張掖電廠始建于2003年，是甘肅省電力投資集團公司控股建設的第一個大型熱電廠;是甘肅省第一個將煙氣脫硫工程與機組建設同步實施的環保型電廠;是西北第一個以城市污水處理后的中水作為循環冷卻水的節水型發電廠，為西北地區建設環保節能型發電廠作了大膽的探索，起到了開路先鋒的作用。
近年來，隨著張掖電廠運行年限的增加，各裝置和控制系統都出現了不同程度的老化，其熱控部門積極整改，調研市場上擁有先進技術的主流儀器儀表品牌，在物位測量儀表的技改中選擇了VEGA，并與VEGA技術人員充分溝通，為現場物位測量儀表的升級換代鋪平了道路。
下面介紹一下VEGA物位儀表在張掖電廠
幾個重要的升級改造項目中的亮眼表現......
VEGAFLEX 86導波雷達液位儀表
高低加和疏水箱液位測量升級改造
除了發電，張掖電廠還承擔著給張掖市區供熱的職責。在供熱系統中，采用了VEGAFLEX 86的450℃和280℃兩款高溫型導波雷達液位儀表，用于測量高低加和疏水箱的水位。

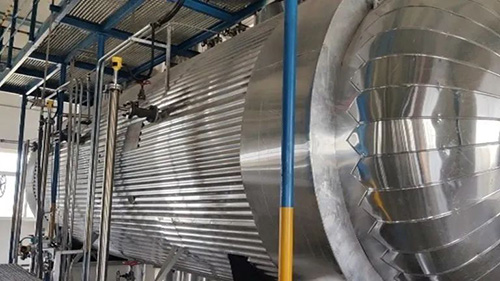

VEGAFLEX 86現場安裝圖
由于VEGAFLEX 86采用堅固的陶瓷天線，再加上特殊的石墨密封結構，使得儀表可以有效抵抗高溫高壓蒸汽的滲透，實現了高低加和疏水箱液位的可靠測量(其回波曲線如下所示)，確保供熱系統在一整個冬季都能穩定運行，為企業提質增效作出重要貢獻。

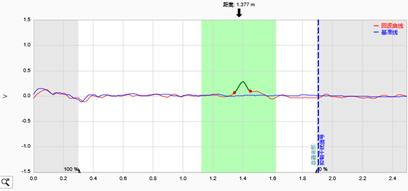

高加回波曲線圖
VEGAPULS 69雷達物位儀表
灰?guī)旎椅粶y量技改項目
灰?guī)煊糜趦Υ娉龎m系統收集的飛灰，倉體高，粉塵大，對物位測量帶來很大的挑戰。
改造前
受粉塵、粘附影響，測量精度低
原來使用的是纜繩式的導波雷達儀表，由于粉塵大，纜繩上易產生嚴重粘附，存在測量精度低，反應速度慢，有時會失準等問題。由于是接觸式的測量方式，給維護也帶來很大的麻煩。
改造后
非接觸式測量實現免維護
更換了VEGAPULS 69非接觸式雷達后，測量效果得到大大的改善。由于VEGAPULS 69采用最新的80GHz的技術，雷達信號強，即使飛灰介電常數低，粉塵濃度高，雷達依然可以穿透粉塵，從料面上返回可靠的信號。同時由于獨特的凸透鏡天線，不懼粉塵粘附，因此儀表可以保持長時期可靠運行，實現真正的免維護。

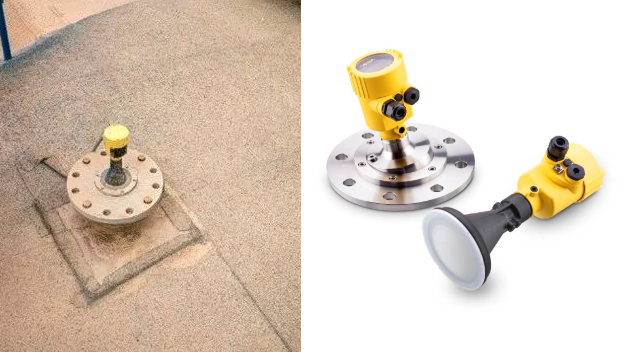

VEGAPULS 69及現場安裝圖
VEGAFLEX 81導波雷達液位儀表
機油箱油位并入連鎖保護系統技改項目
改造前
測量偏差大，磁條容易卡滯
主機油箱和小機油箱增加導波雷達的測量點，信號并入保護系統進行連鎖操作。增加導波雷達液位儀表之前，現場一直使用的是磁翻板液位儀表，存在著測量偏差大，磁條容易卡滯等問題，無法并入連鎖保護操作系統。
改造后
大大提高了測量的可靠性

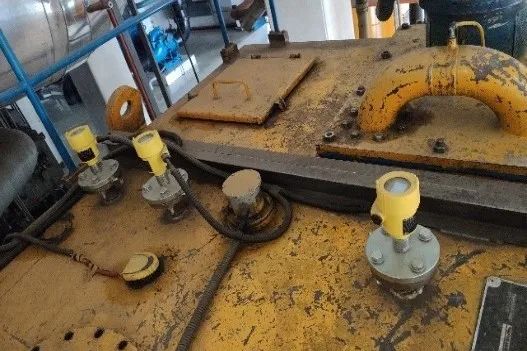

主機油箱儀表安裝圖

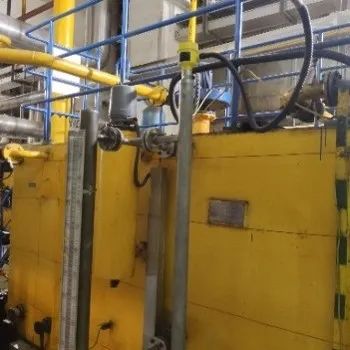

小機油箱儀表安裝圖
如上圖所示，機油箱加裝了VEGA導波雷達液位儀表VEGAFLEX 81進行油位連鎖控制。在主機油箱，VEGAFLEX 81直接安裝在容器中，由于安裝位置距離進油口很近，料流會對導波桿的測量產生影響，所以采用了同軸套管天線。在小機油箱，VEGAFLEX 81安裝在旁通管里，由于VEGA儀表采用了plics?模塊化的設計，體積小巧，可以在原有磁翻板位置側方的有限空間內安裝。
VEGA導波雷達液位儀表具有超高的測量靈敏度，特別是提高了近距離測量的可靠性，對于機油箱這種小容器測量具有獨特的優勢;由于液位信號強勁，即使有時出現泡沫，測量也不受影響，其回波曲線如下所示：

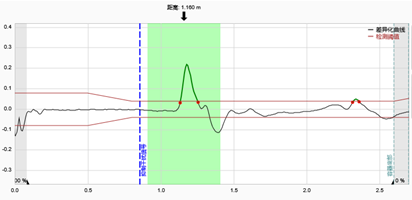

機油箱回波曲線圖
儀表安裝后，熱控部門經過兩個月的觀察和記錄，肯定了VEGAFLEX 81的測量信號穩定、可靠，符合儀表遠傳信號并入連鎖保護系統的要求，至今已使用一年有余，測量零失誤，為生產的連續性和安全性提供了有力的保障。
VEGAPULS 31雷達液位儀表
除鹽水箱的液位測量改造
改造前
故障率高
除鹽水箱原來一直使用投入式壓力變送器，由于安裝位置離進液口比較近，投入式探頭受水流沖擊比較大，膜片密封破損造成故障率高(一年到一年半就需要更換)。
改造后
惡劣天氣也不會對測量造成影響
VEGA最新推出的80GHz高頻雷達液位儀表VEGAPULS 31更適合用在循環水和化水系統來代替以前的壓力變送器或超聲波儀表。

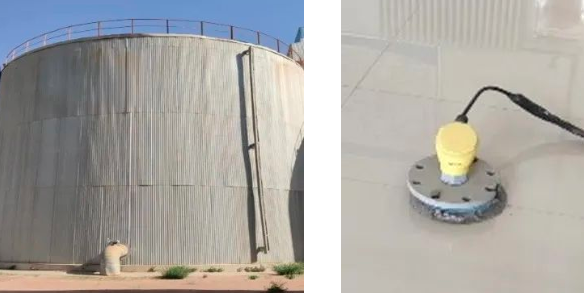

VEGAPULS 31現場安裝圖
VEGAPULS 31由于采用獨特的透鏡天線，冬天天線結露甚至結冰，都不會對測量造成影響。由于儀表自帶藍牙通訊模塊，用手機就可以遠程調試儀表，大大方便了維護人員的調試工作，特別是在雨、雪天氣，維護人員不用再爬到除鹽水箱頂部調試儀表，避免了安全隱患。
VEGAPULS 69雷達物位儀表
輸煤系統物位測量改造
輸煤系統的改造包括煤倉料位和進料小車移動定位的監測，采用了VEGA 80GHz高頻雷達物位儀表VEGAPULS 69。
煤倉料位測量

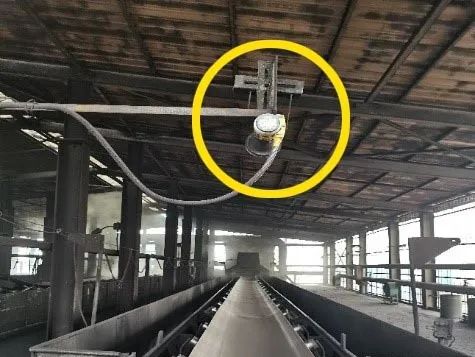

移動小車定位測量
在煤倉料位測量中，由于VEGAPULS 69發射角僅為3°，避免了煤倉內壁掛料對測量產生的影響，同時調整好發射角度，可以一直測到煤倉的底部，大大提高了煤倉的利用率。
煤倉采用皮帶輸送進料方式，包括刮板式和移動小車式兩種。對于移動小車這種進料方式，小車的定位監測非常重要，直接關系到物料在各個倉分布的均衡性。如上圖所示，小車的定位通過測量雷達儀表和小車之間的距離得以實現。得益于VEGAPULS 69發射角度小的優勢，才能在有限的空間內保證小車距離測量的穩定和準確，不受現場其他結構件的影響。當然，VEGAPULS 69高達120m的量程，也是小車定位這種長距離檢測得以實現的必備條件。
VEGA物位測量儀表可以廣泛適用于熱電廠輸煤、灰?guī)臁⒏叩图印C油箱等固、液位測量的各種工況。得益于VEGA各類物位測量產品的出色性能和高質量，再加上VEGA在熱電行業豐富的應用經驗，使得張掖電廠物位測量的多個重點技改項目得以順利完成，并對整個控制系統的升級改造作出了應有的貢獻。
重磅消息!VEGAPULS 60系列(包括上文所提及的VEGAPULS 69)已陸續升級為VEGAPULS 6X，您將從此告別繁瑣的選型過程，獲得更為極致的用戶體驗!
