本文要介紹的案例來自一家精細化工企業，之前廠內各應用的物位測量結果一直不是很理想。自2020年開始，該企業先在蒸發釜上試用了VEGA的VEGAPULS 64高頻雷達儀表，效果良好，后來又陸續進行技改、大修等，先后共使用VEGA產品近百臺，解決了很多復雜的測量任務，這里選取其中的4個比較典型的復雜應用，為大家逐一詳細介紹。

液氨罐區

　　測量介質：液氨

　　工況條件：常溫，10公斤左右壓力

　　選用產品：VEGAFLEX 81導波雷達儀表

　　改進前

　　液氨罐區是具有很高危險系數的區域，對于安全性的要求比較高。該工廠原本僅采用帶遠傳的磁翻板液位儀表及外貼式超聲波儀表作為參考，測量可靠性和精度無法保證。這樣的測量方式顯然不符合安全規范，專家組檢查后，要求立即整改，并接入SIS系統，之前的兩種測量儀表均不能滿足這一要求。

　　改進后

　　于是，工廠決定改用玻璃密封導波雷達儀表VEGAFLEX 81加差壓式變送器的方式進行測量。VEGAFLEX 81不僅符合SIL認證，并且能夠有效隔爆。

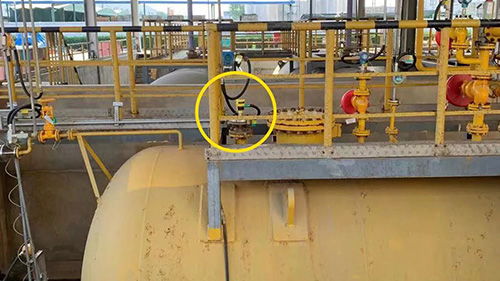

現場安裝圖

　　在使用過程中，導波雷達儀表信號一直很穩定，沒有誤報，但差壓式變送器測液位受壓力及溫度影響較大，測量結果不能達到要求。后來我們建議業主把差壓式變送器更換為導波雷達儀表，并最終獲得了穩定的測量值。

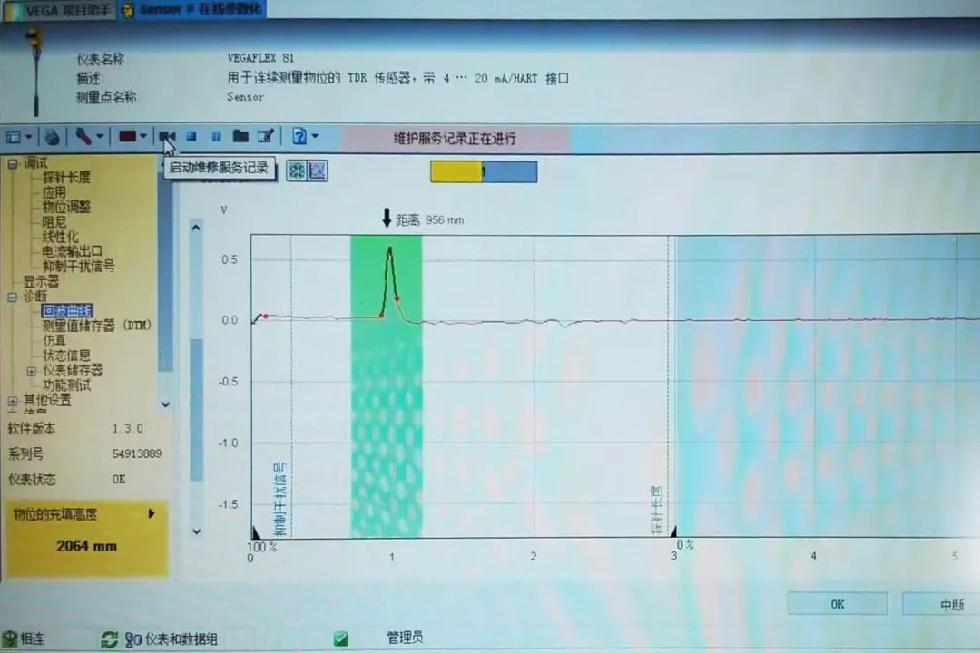

回波曲線圖

蒸發釜

　　測量介質：過硫酸鈉母液

　　工況條件：三層攪拌，側邊還有加熱盤管，盤管與攪拌槳距離不超過20厘米;帶蒸汽，并且伴有結晶析出。

　　選用產品：法蘭型VEGAPULS 64 80GHz高頻雷達儀表

　　改進前

　　業主使用過幾乎所有其他品牌的產品，測量效果均不佳。多年來，他們只能一直通過人工巡檢的方式進行控制，有些工人還需要值夜班，非常耗費人力。

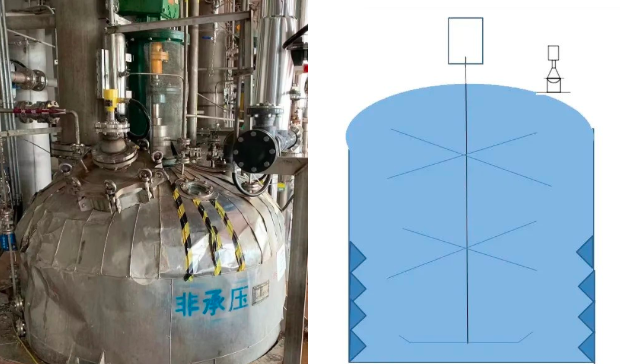

現場安裝示意圖

　　改進后

　　業主試用了一臺VEGAPULS 64，安裝在人員檢修孔上面，由于VEGAPULS 64采用的是80GHz高頻雷達技術，聚焦好，可以盡量避免攪拌槳和加熱盤管的干擾，而且VEGAPULS 64采用透鏡天線，對結晶粘附也不敏感，因此取得了良好的測量效果，隨后便把所有的蒸發釜測量均改為法蘭型VEGAPULS 64。

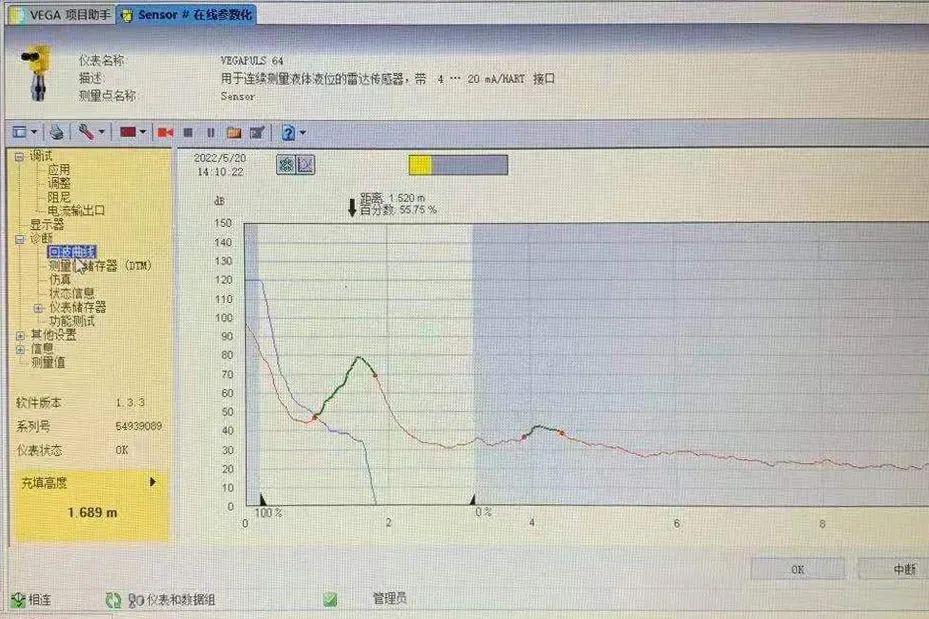

回波曲線圖

母液沉降槽

　　測量介質：過硫酸鈉母液

　　工況條件：常溫常壓，這個工況的特殊性在于容器內靠邊位置還有個溢流小槽，進出液特別快，沉降槽和內部的溢流小槽的液位都需要測量。

　　選用產品：法蘭型VEGAPULS 64 80GHz高頻雷達儀表

　　改進前

　　沉降槽液位測量沒有問題，但溢流槽進出溶液速度非?？欤瑑H有2-3秒時間就完全排空，大概7-8秒又達到滿液位，因此，儀表響應速度經常跟不上液位變化速度，造成死機或測量值不能及時反映當前液位的問題。

　　改進后

　　經過VEGA服務人員指導，業主將應用模式改為快速響應的模式后，儀表就能及時跟上液位的快速變化，實現無滯后、高精度的測量。

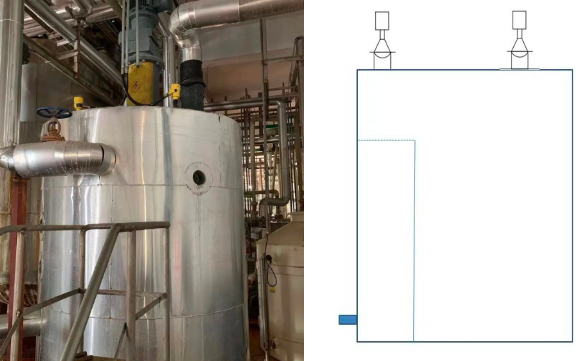

現場安裝示意圖

冷凍結晶釜

　　測量介質：過硫酸鈉母液

　　工況條件：有結晶析出

　　選用產品：VEGAFLEX 81導波雷達儀表

　　改進前

　　冷凍結晶釜為技改項目，現場沒有其他安裝空間，只能裝在原來的舊接口上，舊接口是一根DN100的導波管，高度3.5米，之前安裝的是其他品牌的26GHz雷達儀表，由于受導波管內壁不光滑以及結晶粘附帶來的虛假信號干擾，測量效果不盡如人意。

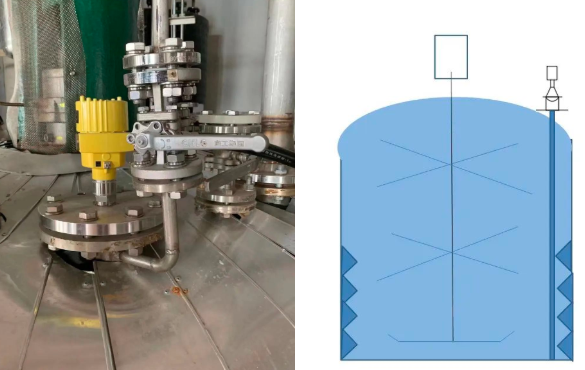

現場安裝示意圖

　　改進后

　　由于沒有安裝位置，內部導波管也不能割掉，后來跟業主溝通決定使用VEGAFLEX 81導波雷達儀表進行測量。由于VEGAFLEX 81優異的抗干擾性能，可以有效克服導波管內結晶粘附的影響，測量穩定可靠，得到了用戶的認可。

　　精細化工是綜合性較強的技術密集型工業，生產過程中工藝流程長、單元反應多、原料復雜、中間過程控制要求嚴格。VEGA儀表測量準確可靠、確保安全且便于維護，完全滿足該行業對測量的高要求，助力精細化工生產實現高度的自動化。
