德勤（Deloitte）公司的一項最新研究調查結果表明，從2032年起，在乘用車市場中，將首次出現新能源汽車的新增銷售量超過純內燃機汽車的情況?？梢娦履茉雌嚨臒岫纫廊挥性鰺o減，許多企業也針對其零部件的高精度制造推出了不同的解決方案。比如今天要介紹的擁有十二道主要工序的轉子軸生產線、滿足一體式壓鑄后加工需求的五軸動柱式加工中心、能夠?qū)崿F(xiàn)高精度主軸磨削的數控萬能內外圓磨床。一起看看各大企業是怎樣解決新能源汽車零部件加工問題的吧。

埃馬克

轉子軸生產線

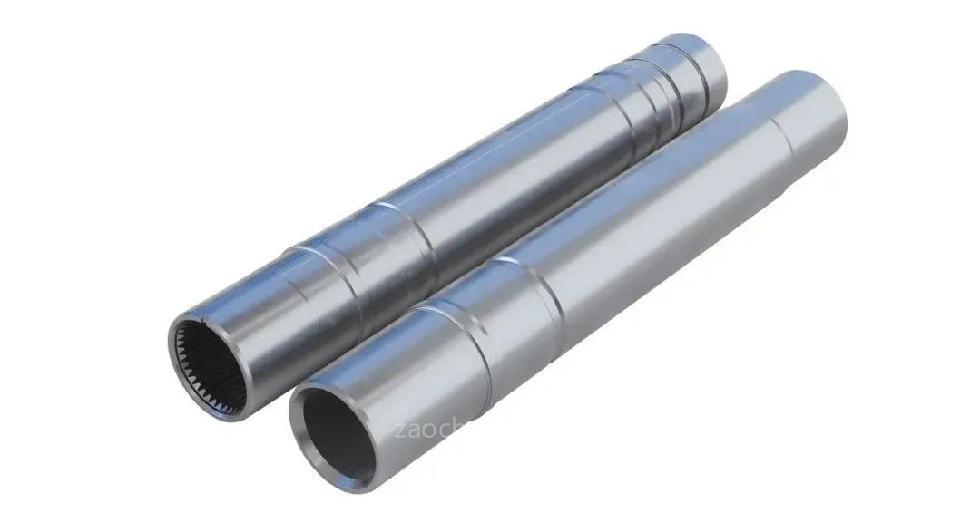

        隨著新能源汽車銷量日益升高，不難想象，這樣一種發展趨勢對于汽車行業會有什么樣的影響：內燃機組件的增值份額持續下降，而“電動”驅動組件的份額急劇上升。其中就包括多種旋轉對稱的部件，機械制造專業公司埃馬克目前正在研發的就是專為這類部件量身定制的生產解決方案。最近，埃馬克為一個供應商集團研發出一套全自動、高效的完整解決方案，專用于轉子軸制造以及用于轉子鐵芯疊片的高精度外徑車削。利用這套靈活的系統，客戶可以實現多種加工組合?？蛻舴截撠熑藢τ谶@套系統所能達到的部件品質和可重復性非常滿意。
        不斷增長的電動機產量需求向生產規劃者提出重大挑戰：在許多應用領域內，他們必須建立起新的整體化解決方案，從而更快、更高效地生產電動機驅動軸等部件。去年年底，埃馬克向一家專門生產電動汽車零部件的德國供應商提供了一套全新的解決方案。這個令人印象深刻的最新案例，為我們展示了這類解決方案的具體內容。雙方如何達成合作？“這名客戶當時正在尋找一種智能自動化解決方案和物聯網集成的高度靈活的系統，以實現與轉子軸相關的各種加工組合。在這類問題方面，這名客戶在過去多年中一直非常信賴埃馬克的技術，因為我們不僅能提供出自一手的解決方案，而且從整個埃馬克集團范圍來看，我們掌握了幾乎所有加工技術。”埃馬克大客戶經理Andreas Bucher解釋說。
        雙方的合作在很早期的階段就已經開始：客戶甚至提前與埃馬克討論工件的設計圖紙，以簡化后續的機械制造工作，并實現精益和可靠的生產工藝。整條生產線的研發工作在密切的交流與合作中順利完成。EMAG Systems公司的Michael Ihring對此評價說：“在埃馬克，我們始終遵循‘面向客戶’的原則。一位經驗豐富的員工會與客戶討論整套生產解決方案的各種要求，其中甚至包括比如并非由埃馬克提供的機床（本案例中的OP 30）。換句話說，我們負責整套生產解決方案并定義其技術規格。這種方法的優勢非常明顯：各部門之間的溝通和確認工作量明顯減少、供貨時間縮短，同時也可以實現一套更加經濟和高效的整體解決方案?！?/P>

十二道工序便可達成目標
        最終，埃馬克為客戶呈現出一套令人印象深刻的轉子軸加工系統——包括十二道主要工序以及其他不同的輔助工序。各臺機床與工位的自動化和連接通過機械手、桁架機械手系統以及由埃馬克自行研發的TrackMotion系統實現。整個工藝流程具體如下：
        操作人員將毛坯件放到緩沖輸送帶上之后，在兩臺埃馬克VTC 200機床上開始粗車削——這是一種可縮短主加工時間（OP 10/20）的4軸式軸類件加工解決方案。接著執行吹掃和測量過程。測量設備向車床發送反饋，并由車床自動進行補償。
        完成內齒磨削（OP 30，成型）之后，便會轉移到EMAG eldec的MIND L 1000上執行OP 40工序：轉子軸的軸承座的感應加熱和淬火。
        分別在兩臺埃馬克VTC 200 CD（OP 50，內車）或兩臺埃馬克VTC 200（OP 60，鉆孔加工）機床上進行的后續工序也非常重要。這兩道工序在兩臺機床上同時進行，以提高產量。接著對轉子軸再次進行吹掃、測量，并在合格工件上執行 DMC 打標操作。
        工序OP 70包含兩個裝配過程，在此會通過熱套裝配一個套筒和一個蓋板。
        最后的車削工序（OP 80）在VTC 200機床上進行，此時可對轉子軸的軸環和軸座進行精加工。吹掃、測量和堆垛三道工序標志生產線的結束。

        “我們的規劃得以證實，”Michael Ihring總結說，“所有工藝都非常穩定，得到的部件品質因此也非常高。同時，客戶也能從靈活的生產單元解決方案獲益，這種解決方案可隨著產量要求的提高而隨時擴展。這種靈活性體現在包含工件輸送系統在內的每一個細節中。此外，各種不同的智能模塊的更換策略可確保只有極短的停機時間。”

無紋路切削保證完美的疊片組表面
        埃馬克為這名客戶提供的“電動汽車整體項目”遠不止如此，因為機床制造商埃馬克還額外利用VTC 200機床設計出一種用于轉子鐵芯疊片高精度外徑車削的解決方案。這里使用所謂的無紋路切削工藝：刀具在工件上作滾軋運動，也就是說傾斜的CBN刀刃會在旋轉的工件上方運動。刀刃切入點持續不斷地移動。整個過程比傳統硬車削快五到六倍，比磨削快三倍。并且同時可以實現卓越的無紋路表面質量。換句話說：以前必須采用磨削加工的表面，未來可以使用無紋路切削技術完成。對于圍繞軸的疊片組來說，這正是最理想的解決方案。

為不斷增長的電動汽車市場帶來優勢
        “總的來說，無論是加工轉子軸還是疊片鐵芯的外徑車削，客戶都可以從具有高度穩定性和工藝可靠性、經過完美協調的整體系統中受益。這些都是我們希望在未來幾年內為不斷增長的電動汽車市場所帶來的巨大優勢?！盇ndreas Bucher說，“電動機制造行業的需求明顯越來越大。同時，我們的技術已在此行業的多個應用領域內得到廣泛應用?！?nbsp;

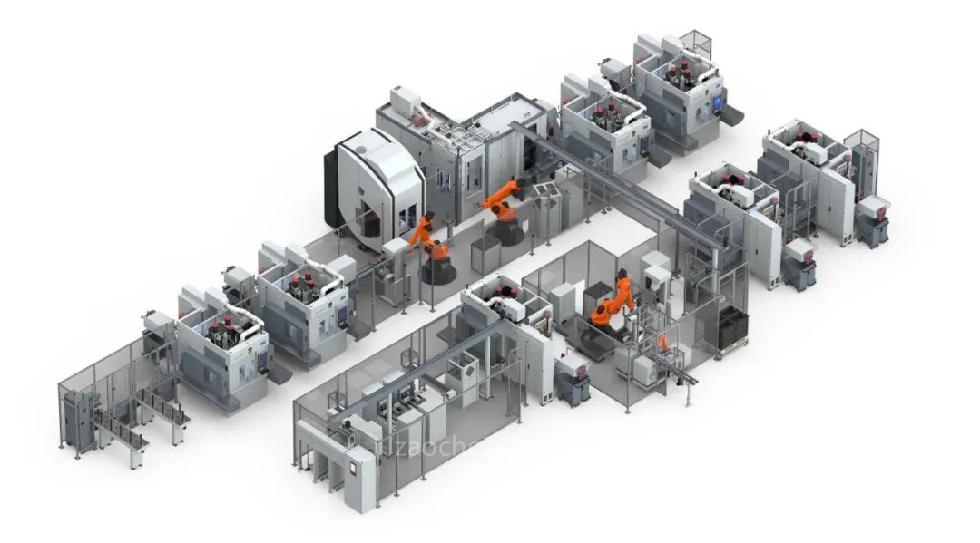

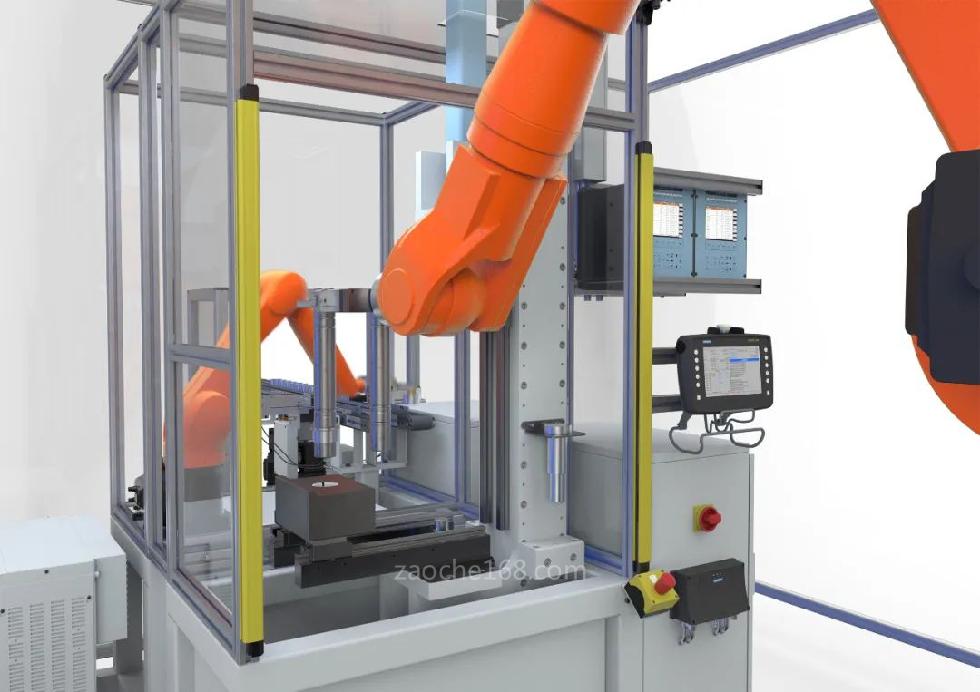

        通過十二道主要工序以及其他不同的輔助工序完整加工轉子軸。各臺機床與工位的自動化和連接通過機械手、桁架機械手系統以及由埃馬克自行研發的TrackMotion系統實現。

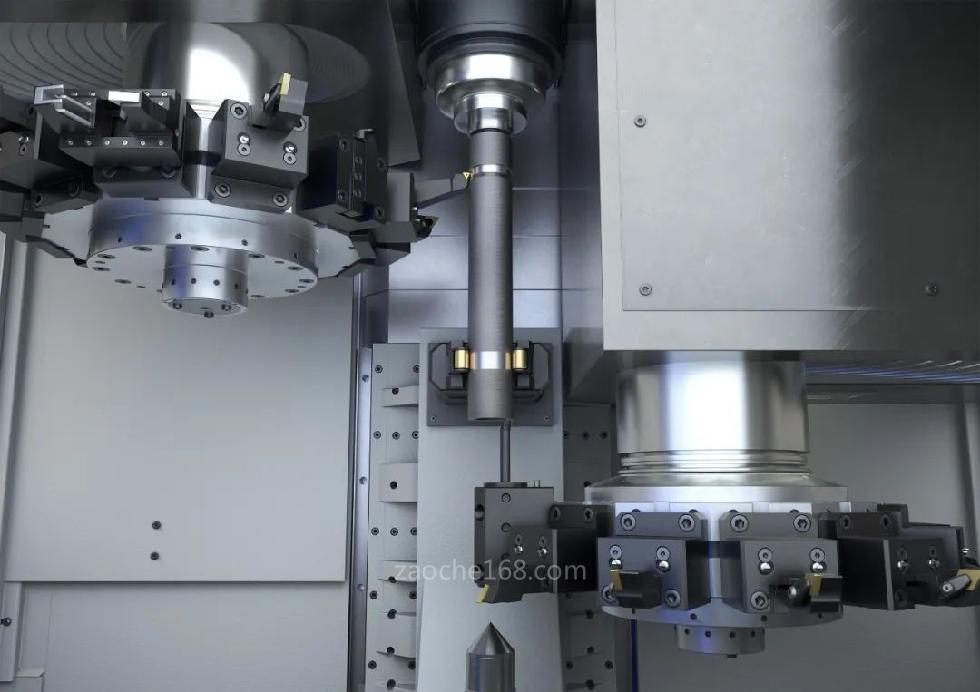

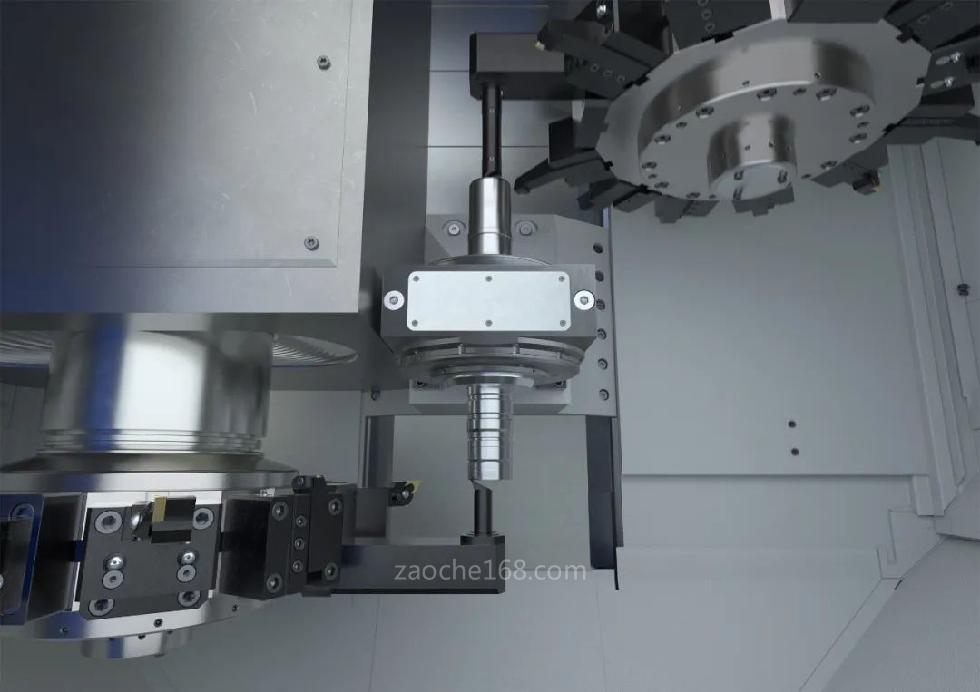

OP 10/20——在兩臺埃馬克VTC 200上進行粗車削——這是一種可縮短主加工時間的4軸式軸類件加工解決方案。

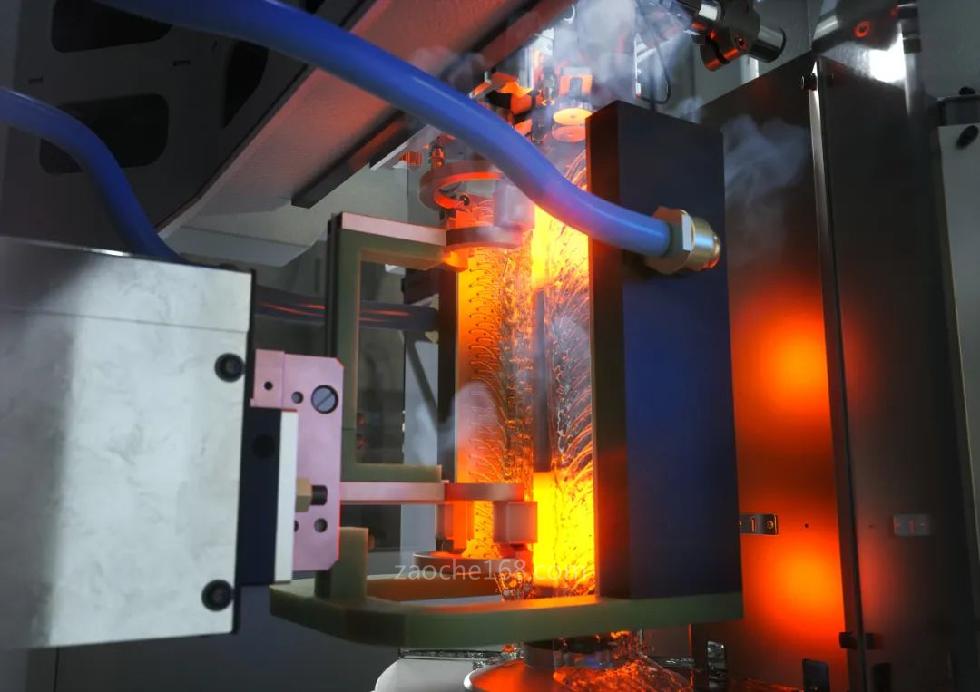

OP 40——在EMAG eldec的MIND L 1000上進行軸承座的感應加熱。

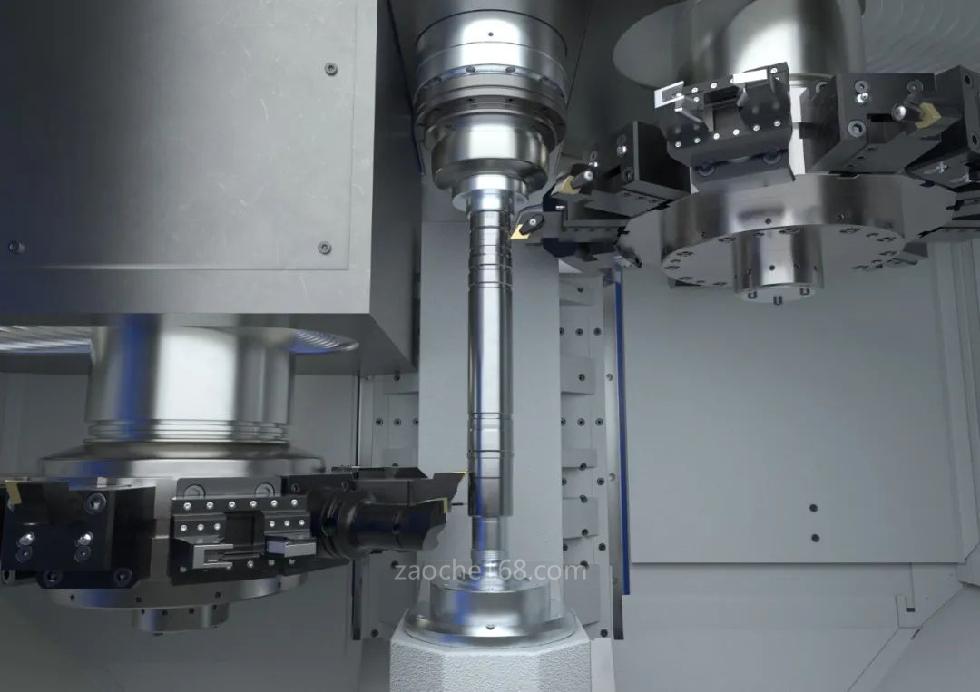

OP 50——在配備中心驅動的VTC 200上完成轉子軸的內車削。

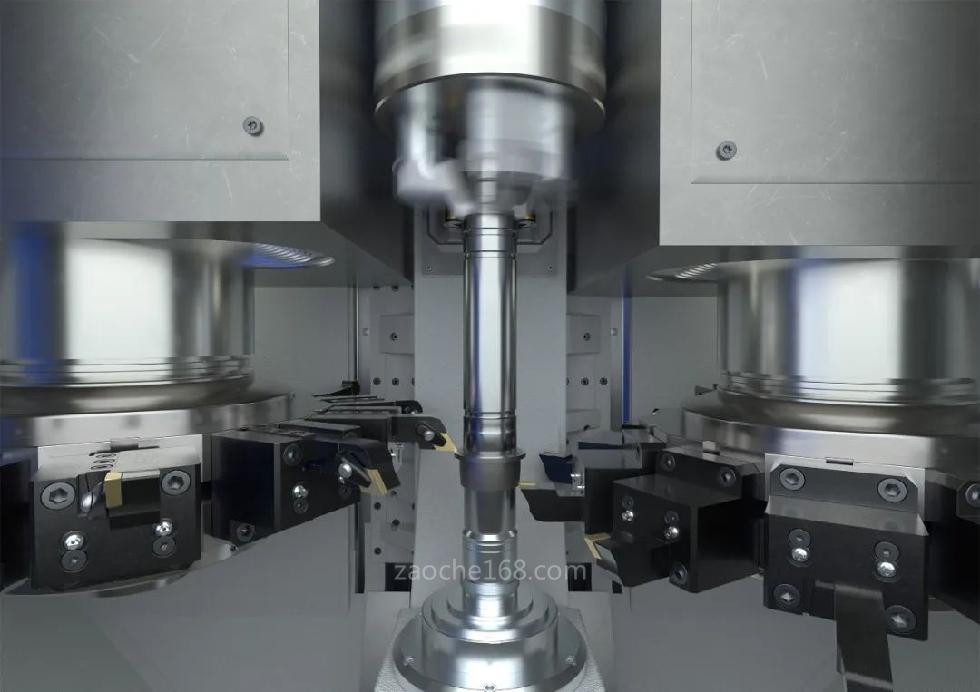

OP 60——在VTC 200上使用動力刀具完成精車削和鉆孔。

OP 70——裝配套筒和蓋板。

OP 80——精車削轉子軸的軸環和軸座。

力勁

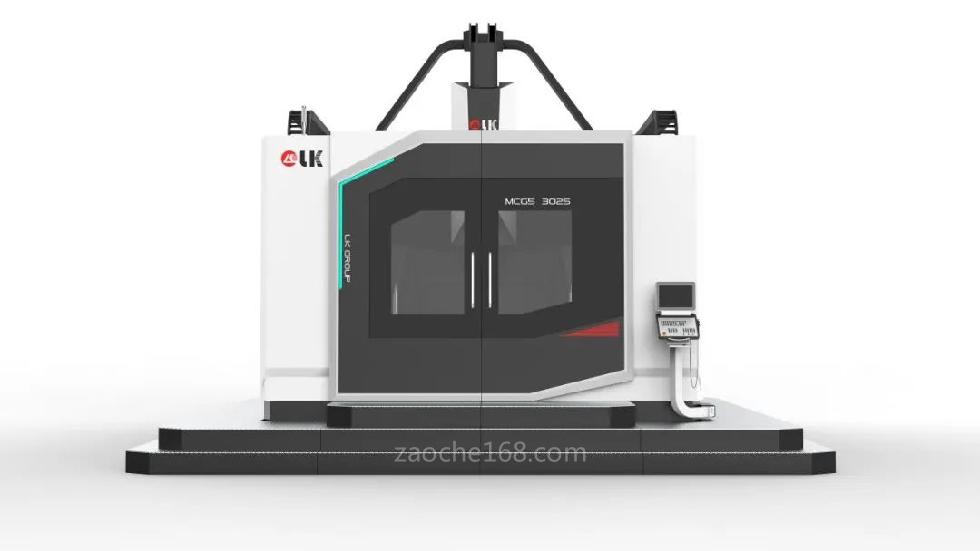

MCG5系列五軸動柱式加工中心
        在“雙碳”目標下，新能源汽車已經成為汽車工業重要支撐。2019年力勁6000T超大型壓鑄機問世后，一體化壓鑄成型技術的應用與推廣成為大勢所趨，越來越多整車及汽車零部件廠商開始布局研制一體化壓鑄零部件。力勁MCG5系列五軸動柱式加工中心，作為實現零部件的輕量化和一體結構化的方案，也獲得了來自各行各業的高度關心。

一體式壓鑄后加工，新能源汽車大型結構件專用
        為滿足一體式壓鑄后加工需求，力勁集團以多年生產制造高速龍門與五軸機床為基礎，切入新能源鋁壓鑄車體零件五軸高速切削領域，歷時2年，成功研發新機型“MCG5系列五軸動柱式加工中心”，主要針對新能源汽車領域復雜零件的加工，鋁壓鑄、鋁合金壓鑄件加工，聯動大噸位壓鑄單元，為用戶提供從壓鑄到后加工的整套解決方案，廣泛應用于汽車副車架、前艙、后地板、電池盒及其他結構部件的加工。

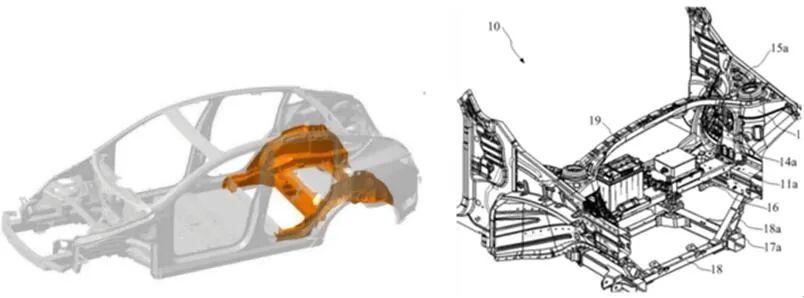

底地板/前艙

力勁MCG5系列五軸動柱式加工中心，復合集成讓生產更高效
        力勁MCG5系列動五軸柱式加工中心推出三種規格：MCG5-2525、MCG5-3025、MCG5-4025，X軸*Y軸*Z軸行程分別是：2500*2500*1200、3000*2500*1200、4000*2500*1200，采用高剛輕量化動柱型結構，配置SIEMENS 840D/828D控制系統，圓盤式雙刀庫（24把*2），"HSD"正交側掛型二軸頭，梁柱、底床一體化，滿足高速切削、高剛性、高承重的特性，整體動件輕、重心的懸伸少，深鉆孔達φ20以上，實現鋁材多角度高效鉆銑削與鉆孔加工，適用于新能源各結構件加工配套?？蛇x配搭載旋轉分度盤與尾座，實現多工序一次裝夾完成。

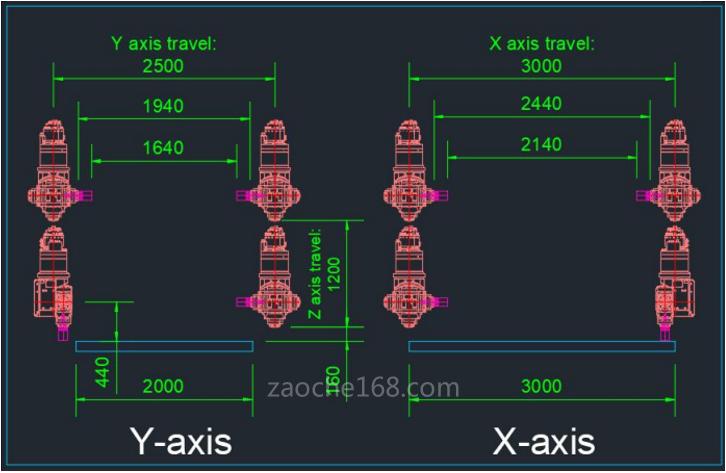

通過擴大行程，可以加工更大的尺寸、更復雜的形狀
        其中，X/Y軸采用德國"博士力士樂"（Rexroth Bosch）線性馬達，擁有極佳的動態/靜態剛性，最大快速進給可達70m/min，且高加減速特性，動力100%直接傳送，無須經過機械零件傳送增加動態響應性，結構簡易容易維護；Z軸驅動裝置，采用雙伺服、無油壓、高導程絲桿傳動，具有高效率、高精度、高速度，確保快送達50m/min。

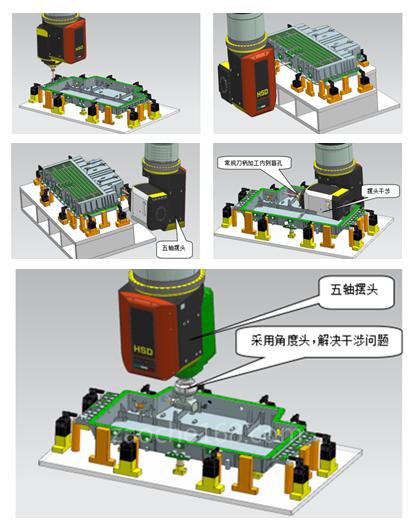

        加工方法：使用龍門擺頭式加工中心，進行壓鑄鋁箱體正面和外側面孔特征加工；使用角度頭，進行壓鑄鋁箱體內側擺頭干涉的盲孔特征加工。
        MCG5系列五軸動柱式加工中心，采用隨動式左右雙刀庫設計，以加工回刀距離最近做刀庫選擇，搭配刀臂扣刀式換刀，實現從加工處至完成換刀只需6秒以內，效率更佳。
        隨著近幾年來新能源汽車銷量的快速增長，為了增加續航，汽車的設計輕量化也在不斷進步，力勁MCG5系列動五軸柱式加工中心，憑借其結構特點、巨大加工空間以及高效率的優勢，已應用至客戶端，為新能源汽車領域用戶，用于前艙、后地板的高效精密加工制造，可替代進口機床。

磨致機械

S31數控萬能內外圓磨床
        聯合磨削集團旗下STUDER品牌代表了110多年的精密內外圓磨床研發和生產經驗。The Art of Grinding是他們的熱情，更高精度是他們的要求，瑞士頂級質量是他們的標準。聯合磨削集團的產品系列包含標準機床以及高精度圓柱磨削的完整系統解決方案，以滿足小型以及大中型工件的加工。此外，他們還提供軟件、系統集成以及廣泛的服務項目。憑借量身定制的整體解決方案，客戶同時會獲得他們的百年磨削工藝專業知識。

產品簡介
        S31是一款適用于小尺寸到大尺寸工件的數控萬能內外圓磨床，同時支持單件加工，小批量和大批量生產。其具備400/650/1000/1600mm的頂尖距和175mm的中心高度。工件最大加工重量為150kg。S31全新的操作系統C.O.R.E. OS，使機床具備了智能化。得益于統一的C.O.R.E.軟件架構, 在聯合磨削機床之間傳輸數據格外簡單。兼容Umati API接口可與第三方系統通信。此外，還可以提供在機床上直接使用UNITED GRINDING Digital SolutionsTM的產品。C.O.R.E.不僅為此應用以及其他物聯網和數據應用奠定了技術基礎，它將還成為既具革命性又具通用性的操作系統。

加工實例

1.高精度主軸磨削

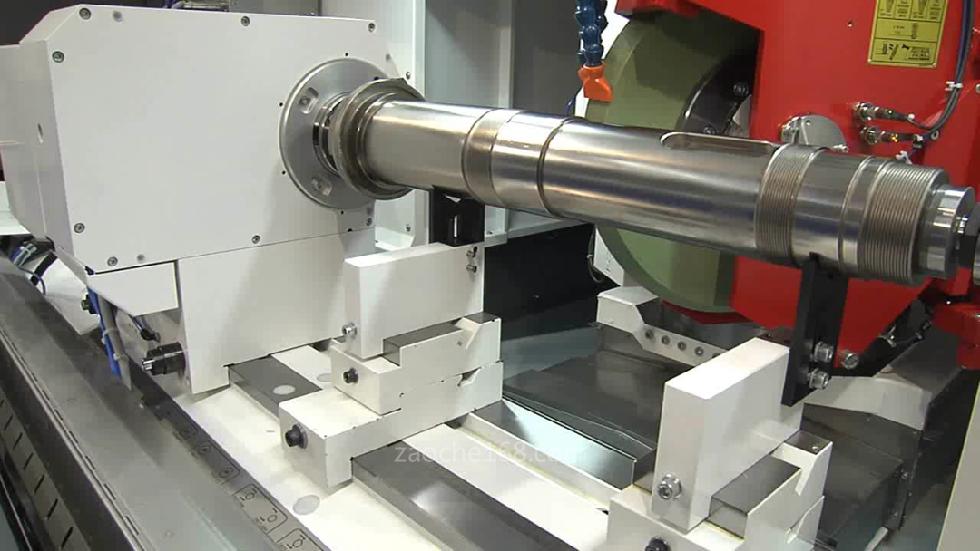

        高精度主軸的內外圓磨削是S31磨床的經典應用。最大兩頂尖裝夾長度1600mm，使加工較大規格的主軸成為了可能?？韶S富的砂輪頭架配置，可以實現一次裝夾完成多表面的磨削加工。直驅B軸配置兩個外圓磨削主軸和一個內圓磨削主軸是用于主軸加工的典型方案。

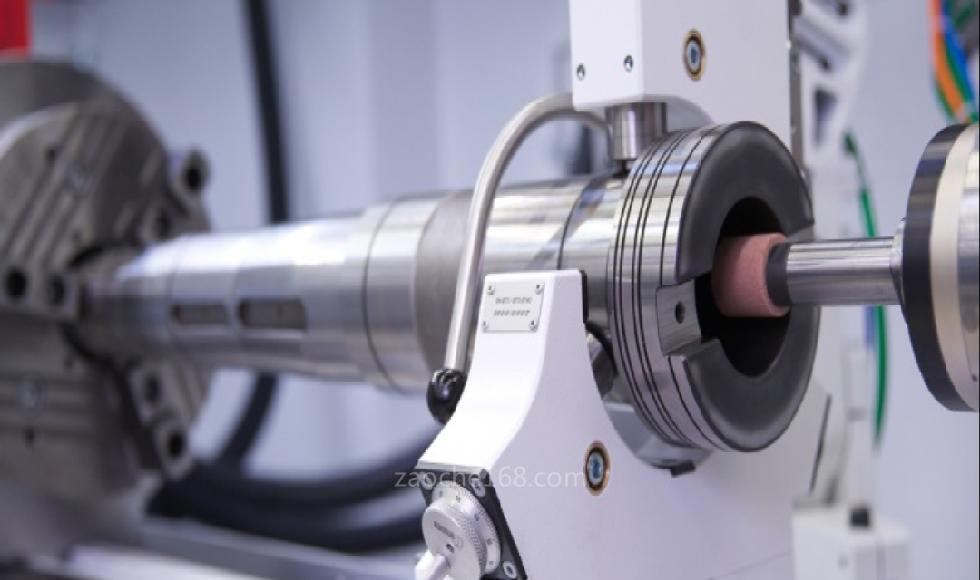

2.新能源車電機軸及氫燃料電池空氣增壓軸磨削
        “雙碳”目標引領下，新能源電動車市場炙手可熱，其關鍵零部件電機軸及氫燃料電池增壓軸如何達到精度要求，成為行業必答題。STUDER磨床在萬能磨床領域有著廣泛的應用，特有的花崗巖床身和動靜壓復合結構導軌，可以實現緩慢進給和高速自由移動，剛性與阻尼的設定恰到好處。為新能源車電機軸和空氣增壓軸的磨削工藝提供了成功的借鑒。
