針對數控車床在機械加工中存在的問題，比如工位較少不適用于多刀位加工，大批量生產中四工位自動刀架轉位故障率較高，易造成廢品及停產停機，以及維修故障時間較長等，設計開發了一種適合數控車床四工位自動刀架使用的復式組合刀具，彌補了數控車床四工位自動刀架的缺陷，對刀具刀片100°余角進行再利用，根據試驗加工數據統計，應用此刀具提高了效率，節約了成本。

1  序言
        四工位自動刀架結構簡單、容易制造、品種多且規格全，可滿足我國經濟型數控車床、簡易數控和電子車床的使用要求。然而，在長期使用中尤其是大批量生產使用中，暴露出較為嚴重的缺陷，如：刀架不能起動，刀架連續運轉、到位不停，刀架越位過沖或轉不到位，以及不能正常夾緊等。為了解決四工位自動刀架在加工中存在的這些問題，筆者設計了一種不換刀位即可完成內外徑加工的刀具。

2  原用刀具及加工方式
        筆者公司某零件內外徑加工要求：內徑76mm，外徑130mm，頭部有R400mm圓弧需要加工，加工余量較大，如圖1所示。原加工工藝為1號外圓弧車刀、3號端面內孔車刀分別加工外圓弧及端面內孔，1號刀位加工完成后需經過2號刀位換刀后換到3號刀位，3號刀位加工完成后需經過4號刀位換刀換到1號刀位，1～4號刀位刀架如圖2所示。這種方式空運行時間較長，同時由于頻繁刀位轉換導致刀架定位銷磨損，切削液的使用導致?lián)Q位接觸盤接觸不良，因此故障率較高且維修困難，維修后故障重復率較高，刀位經常歸位不準確，造成廢品[1,2]。此外順序換刀使用兩種型號刀片（見圖3），增加了生產成本。

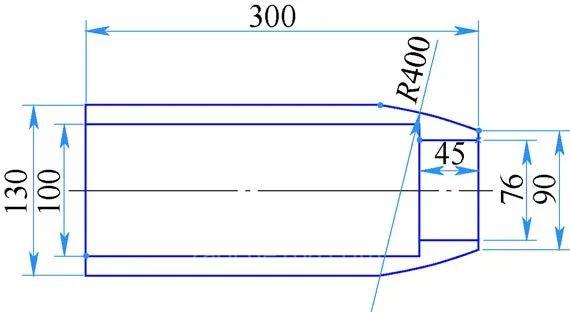

圖1　零件結構及尺寸

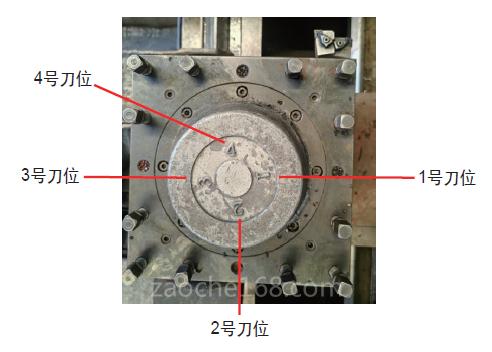

圖2　1～4號刀位刀架

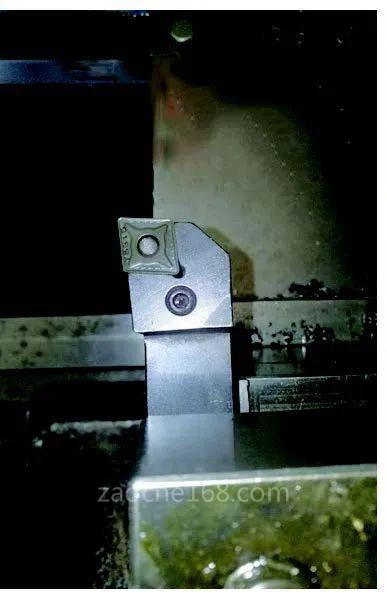

a）外圓加工刀片

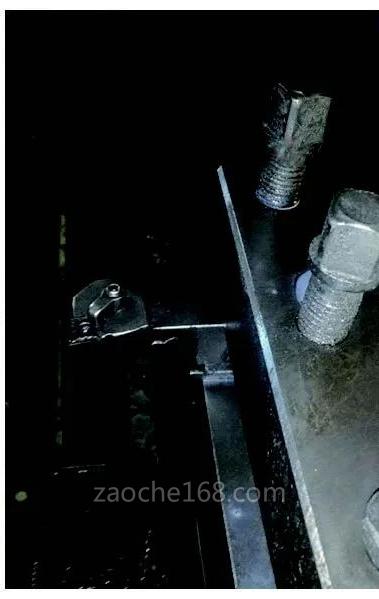

b）內孔加工刀片
圖3　兩種型號刀片

3  復式組合刀具的設計
        通過工藝分析和優化，設計出復式組合刀具（見圖4、圖5）。該復式組合刀具是在一個刀體上設置兩個刀片安裝位，其下刀位對端面內孔進行加工，上刀位加工R400mm外圓弧，刀具寬度為60mm。此刀具可加工φ65mm以上內孔，適用于加工外徑，該刀具兩個刀位共用CNMG120412刀片（見圖6），采用上壓鎖緊方式[3]，這種鎖緊方式適用于大進給量切削，端面內孔使用80°刀片尖角，外圓弧使用其側邊100°余角，當下刀位刀片磨損后可給上刀位使用。

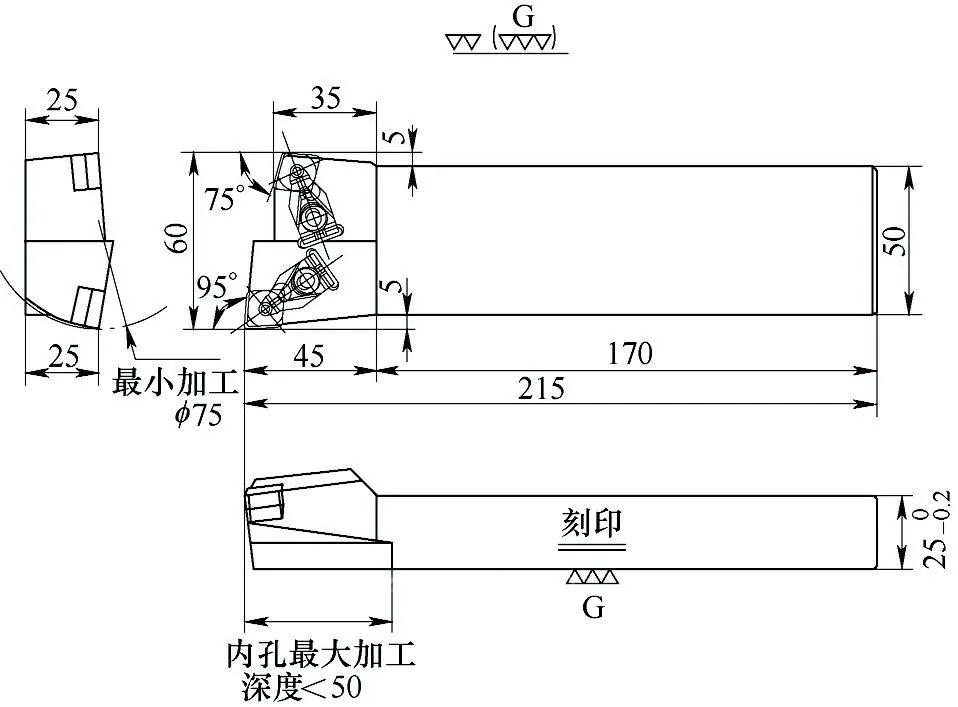

圖4　復式組合刀具結構

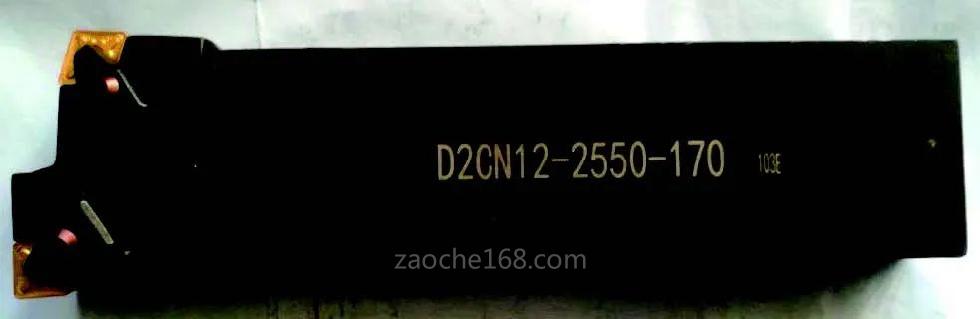

圖5　復式組合刀具實物

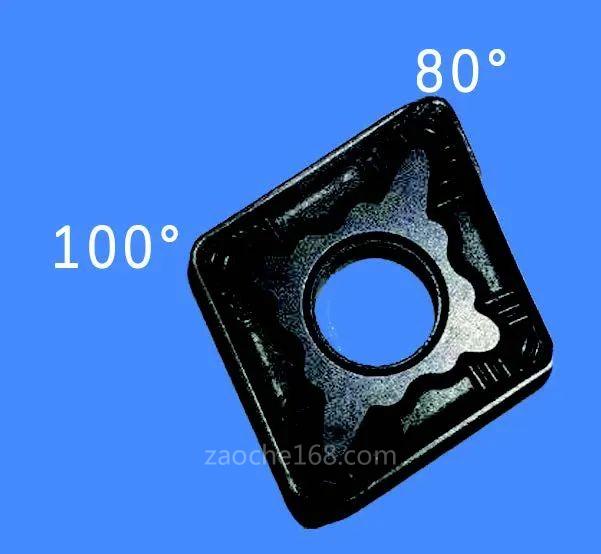

圖6　CNMG120412刀片

        該復式組合刀具80°與100°刀片尖角的主要參數見表1。

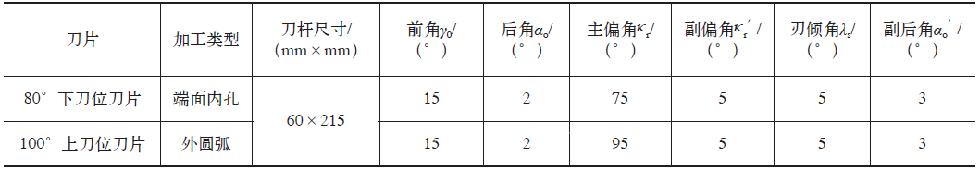

表1　80°與100°刀片尖角的主要參數

        用新設計的復式組合刀具進行試加工，可加工的零件數量有較大提高，且刀具單價下降，批量生產中具有較高的經濟價值。加工現場如圖7所示。

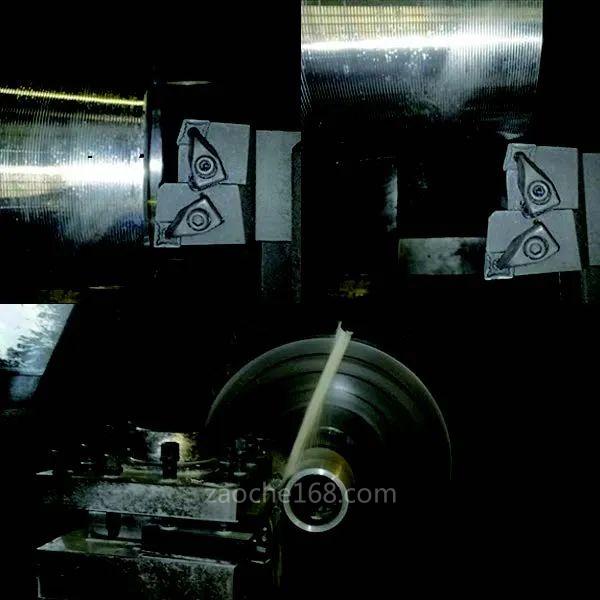

圖7　加工現場

        刀具兩個刀尖相對位置是固定的，刀具在一個工位上可以設定兩組刀具偏置號——T0101、T0102，各取自用互不影響，下刀位T0101加工完成端面內孔時，返回安全換刀點后換上刀位T0102號繼續加工外圓弧，使其在一個工位上一次完成產品內外加工，其內外尺寸刀補調整靈活方便[4,5]，程序如下。

00120
G98G54G21G40;
M03S500;
T0101;1號刀補下刀位加工
G0X200Z0;
......
G0X200Z100;
T0102;2號刀補上刀位加工
G0X120Z0;
……
M30

4  復式組合刀具的創新點
1）刀體長寬為170mm×60mm，由四方刀臺上3個緊固螺栓固定，因此刀體強度高，裝夾穩定，抗振性好。通過試驗對比發現，此刀具適合大切削量加工，切削次數由原來的兩次提升為一次，有效提高了加工效率，且零件表面質量穩定。
2）由于復式組合刀具是在刀臺一個工位上安裝，因此加工中不需換刀旋轉刀臺，解決了頻繁轉位換刀造成的故障問題，降低了設備使用故障率，提高了產品質量與加工效率。
3）復式組合刀具共用一種型號刀片，尤其外圓弧是利用廢棄刀片側邊100°余角來加工，有效降低了成本。通過復式組合刀具對兩個品種10000多件產品的實際生產，發現該刀具與同組兩工位刀具對比有效提高了產量20%，且避免了因刀臺轉位產生的故障，與同組兩工位刀具對比節省240h以上，刀具費用降低一半。
4）通過復式組合刀具的設計與應用，為后續開發復式組合多用途刀具提供了借鑒經驗及技術保障。在此基礎上可以開發出內外螺紋、切槽等多用途組合刀具，有效增加四方刀臺工位，同時使用4種復式組合刀具相當于刀位數量提高一倍，使該數控設備更適用于復雜零件的生產加工。

5  結束語
        復式組合刀具在生產中有效彌補了四方刀臺的使用缺陷，提高了加工效率，降低了刀具成本，并且有效減少了刀具庫存，優化了工藝，提高了經濟效益，使5S管理精益生產更加科學。

參考文獻：
[1] 張義民，閆明. 數控刀架的典型結構及可靠性設計[M]. 北京：科學出版社，2014.
[2] 邱言龍，李文菱. 數控機床維修技術[M]. 北京：中國電力出版社，2014.
[3] 劉獻禮. 數控刀具選用指南[M]. 2版. 北京：機械工業出版社，2018.
[4] 浦艷敏，牛海山，衣娟. 現代數控機床刀具及其應用[M]. 北京：化學工業出版社，2018.
[5] 李國文. 金屬切削原理與刀具[D]. 長沙：中南大學，2011.
