• 中國行業標準的推出勢在必行

       隨著汽車行業智能化進程的深入推進，車載攝像頭和車載大屏需求巨大，這 些應用都需要車載高速媒體傳輸芯片。過去很長時間，車載高速媒體傳輸在國內 外尚無行業技術標準，成熟技術為國外公司所掌握，且不公開、不互聯互通。比 如 TI/Maxim/Rohm/Thine/APIX 等車載傳輸芯片都采用了企業私標，給行業和客戶 帶來不便。其中美國公司 TI 和 Maxim 對車載傳輸芯片的壟斷，既抬高了產業成 本，又對芯片保供存在風險，更談不上是自主可控。然而，車載高速媒體傳輸芯 片是自動駕駛和智能座艙為主的解決方案的必然剛需，海量的單車芯片數量決定 其市場規模的不斷擴大。其中單車攝像頭超過 10 個，大屏至少 2 個，并且都是 發送（Tx）和接收（Rx）兩顆傳輸芯片成對出現，因此單車所需芯片總數量超過 20 顆。這類芯片對于視頻傳輸?shù)囊蠛芨撸热?4k 高清視頻對傳輸速率的需求 達到 6~12Gbps，傳輸距離最長 15 米，傳輸誤碼率 BER 小于 10-12。這些性能指標 對車載高速媒體傳輸芯片提出了很高的技術要求。雖然近年來在國外陸續出現了 APHY 和 ASA 等車載傳輸芯片的標準，然而這些行業標準都有明顯的技術缺陷， 無法有效地滿足車機內復雜電磁強干擾環境下的傳輸性能。
       我國在高速傳輸芯片具有可與國外先進水平比擬的技術，在國產化芯片產品 方面也具有創新性的應用，卻長時間沒有形成自主的車載高速傳輸芯片行業標準。 為了有效改變當前車載有線高速媒體傳輸芯片缺乏國內行業標準的不利局面，汽 標委網聯工作組于 2020 年 2 月，啟動了《車載有線高速媒體傳輸系統技術要求 及試驗方法》標準的起草工作。中國信息通信研究院和中國第一汽車集團有限公 司作為牽頭單位，積極地聯合進行本標準起草。踴躍參與這項工作的還有中國汽 車行業的主機廠、供應商和芯片廠商等 23 家企業，共同聯手為此標準起草做出 貢獻。工信部于 2021 年 9 月正式立項并下發標準任務。目前已經形成標準草案， 名稱為《車載有線高速媒體傳輸系統技術要求及試驗方法》，英文為 Technical Requirements and Test Methods of Automotive Wired High-Speed Media Transmission System，簡稱 HSMT。該標準于近期將面向社會公開征求意見。

• HSMT 標準的技術優勢無可替代

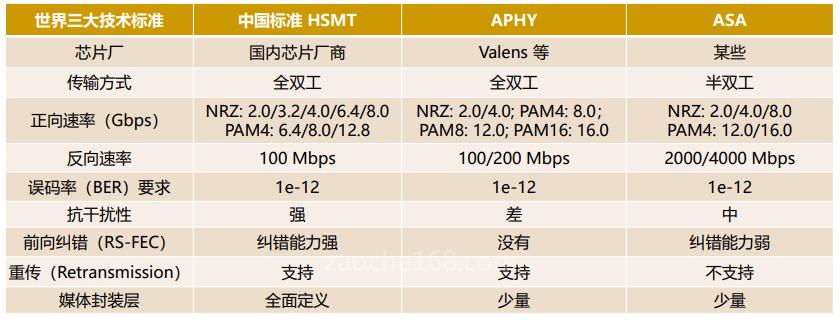

       中國的車載高速媒體傳輸標準 HSMT 在技術規范要求上，優于已有國外公司 的企業私標，與其它類似的國外競品標準（APHY/ASA）對比優勢也非常明顯。 APHY 標準由 MIPI 主導，主要推動者是以色列 Valens 公司，業已提供 8Gbps 樣片。 ASA 標準由歐洲車廠主導，目前還沒有已知的芯片支持。中國 HSMT 標準與其他 兩個國外標準的技術對比如下表所示。

       車載高速媒體傳輸在正向傳輸（通常為高清視頻）需要高帶寬，反向傳輸（通 常為協議包）無需高帶寬。針對這個特性，以上三個傳輸標準都是非對稱傳輸協 議。在正向傳輸編碼方式上，三者都不約而同地選擇了低速用 NRZ、高速用 PAM 的數據編碼方式。在較高速率時，HSMT 和 ASA 都采用了 PAM4 的編碼，在有效 降低傳輸帶寬的同時，不會過度增加芯片的復雜性?？v觀其他有線高速傳輸標準， PAM4 編碼已經成為現代高速有線傳輸?shù)内厔?shì)，被業界證明是平衡芯片性能和功 耗的最優方案。然而 APHY 標準反其道而行，在超過 8Gbps 時采用了過多的 PAM 調制。因此對 Tx 芯片的線性度和 Rx 芯片的高速高精度采樣以及數字信號處理都 提出了非常高的性能要求，必然造成過高的芯片功耗。也使得基于 APHY 標準的 芯片在超過 8Gbps 速率時必須使用更加先進的半導體工藝。
       為了保證車載復雜環境中的傳輸穩定性和可靠性，HSMT 在抗脈沖干擾、大 電流注入、ESD 物理層方面都有針對性設計。在協議上引入了多個技術，包括強 大的前向糾錯編碼（RS-FEC）和物理層重傳協議。因此 HSMT 在標準協議上極大 地提升了芯片的抗干擾性能，更適應車載的復雜環境。相比較而言，APHY 標準 不支持前向糾錯，在強干擾發生數據錯誤時必然激發物理層的重傳，即使有少量 數據錯誤也不例外。因此在實際應用中很容易發生反復多次的物理層重傳，可能會嚴重影響車載高清視頻傳輸?shù)膶?shí)時性。ASA 標準雖然支持前向糾錯編碼，但是 糾錯能力不如 HSMT 標準。更主要的問題在于，ASA 是半雙工傳輸協議，正向視 頻和反向協議包是分時傳輸?shù)模瑹o(wú)法支持實時的物理層重傳協議。因此在強干擾 并發生大量數據錯誤且無法被前向糾錯糾正時，必然造成視頻傳輸?shù)闹袛?。由?可以看出，國外標準 APHY 和 ASA 都有明顯的技術缺陷，無法有效地滿足車機內 復雜電磁強干擾環境下的傳輸性能。中國 HSMT 標準支持強大的前向糾錯編碼和 物理層重傳協議，優于以上兩個國外標準。
       此外，HSMT 標準還全面定義了媒體封裝層，適配多種業務和多種傳感器。 其分層設計支持“一標多能”和“一芯多用”，各層相對解耦，可以最大程度地 重用已有設計和 IP。
       綜上所述，HSMT 標準擁有領先的性能品質，能夠更好地滿足車載工況要求。 依托國內日益強大的汽車工業特別是電動車產業發展，在滿足國內產業發展需求 的同時，未來一定會走向世界，成為車載高速媒體傳輸事實上的國際標準。

• HSMT 標準國產化芯片蓄勢而發

       借助國內業已具備的技術能力、產業準備度和市場容量，適時地推出高速媒 體傳輸芯片行業標準，可以牽引國內產業形成合力。具有自主知識產權的國產化 芯片也將陸續推出，必然會得到廣泛應用。
       目前已有多家國產半導體公司參加 HSMT 標準組，都在加緊開發支持此標準 的國產芯片。其中最快的一家已完成工程樣片的芯片測試，最高傳輸速率達到 12.8Gbps。芯片支持 23dB（@3.2GHz）的信道插損衰減和最長 15 米的傳輸距離。 測試結果全部通過了現階段 HSMT 標準規定的必測項，包括系統連通性測試、誤 碼率測試、線束診斷測試、信號電氣指標測試等?；?HSMT 標準的芯片及其傳 輸解決方案，具有高性能和高可靠性，可以成功應用于面向 ADAS 和環視系統， 支持 8M 車載攝像頭視頻應用，也適合于面向 4K 高清車載顯示應用。
       HSMT 標準所規范的技術優勢明顯。基于此標準的國產化芯片采用國內集成 電路生產的成熟工藝，確實可以達到自主、可控、保供和降本的目標，更好地支 持智能化國產汽車行業的高速發展
