車身車間的連接方式主要有點焊、螺接、弧焊、SPR 和 FDS 等。螺栓連接作為其中的一種主要方式，優點是操作簡單、可拆卸重復加工、可達性好及強度高，經常用在一些焊槍不可達區域以及門蓋與車身的連接。而螺栓擰緊合格與否，最直接的判斷方式就是確認扭矩是否符合產品設計要求。近年來市場競爭日趨激烈，對整車質量控制提出了更高的要求。本文介紹了基于大數據的車身扭矩控制方案并在新項目中進行了驗證。通過大數據平臺，對車間內部各工位的扭矩進行實時監控。車身車間各個擰緊工位通過網絡將擰緊扭矩數據傳輸至車間內部服務器并上傳至云端大數據平臺。車身扭矩工程師、質量工程師和售后服務工程師可通過大數據客戶端查詢、分析扭矩數據。

螺栓連接定義

螺栓連接主要通過螺栓與螺母之間的配合，將兩個或者多個零部件連接在一起，如圖 1 所示。典型的擰緊過程主要有快速擰緊、駐車制動、終擰緊、返松四步，而對于自動化程度較高的擰緊工位還有自動送釘認帽、進槍尋孔等步驟。

圖 1 四門與側圍螺栓鏈接

根據所連接的零部件狀態對扭矩的影響程度，螺栓連接可分為軟連接、硬連接和聯合連接。擰緊過程中螺栓先擰緊到零部件貼合點，從貼合點擰緊到目標扭矩的過程中螺栓轉過的角度小于30 °的為硬連接；從貼合點擰緊到目標扭矩的過程中螺栓轉過的角度大于 720 °的為軟連接，例如塑料件安裝等；處于 30 °與 720 °之間的為聯合連接。目前車身車間內螺栓連接主要為鈑金支架與車身及門蓋與車身之間的連接，屬于聯合連接。

螺栓擰緊過程中產生的力矩一般稱為扭矩。軟連接由于連接的零部件比較軟或者連接的零部件中存在橡膠等彈性元件存在扭矩衰減。而硬連接由于是剛性連接，一般不存在衰減，甚至可能存在反沖。

扭矩分為動態扭矩和靜態扭矩。動態扭矩是螺栓/螺母擰緊過程中工具設備端輸出的扭矩，是由產品工程師根據產品性能需求設定的扭矩值。靜態扭矩是指在一個緊固件被固定好之后，需要將其在緊固方向上繼續旋轉的瞬間所需要的扭矩，通常使用表盤式扳手檢測緊固件獲得。動態扭矩是產品扭矩，由產品直接定義；靜態扭矩是工藝扭矩，是車間現場實際測量得到的扭矩。

正式生產過程中的靜態扭矩是根據 SPC 統計方法原理，用試生產階段采集的靜態扭矩計算得出靜態扭矩的上限、下限及目標值。

擰緊系統組成

擰緊系統主要由擰緊驅動系統、數據存儲及交互系統、數據傳輸系統和質量反饋系統組成，如圖2所示。

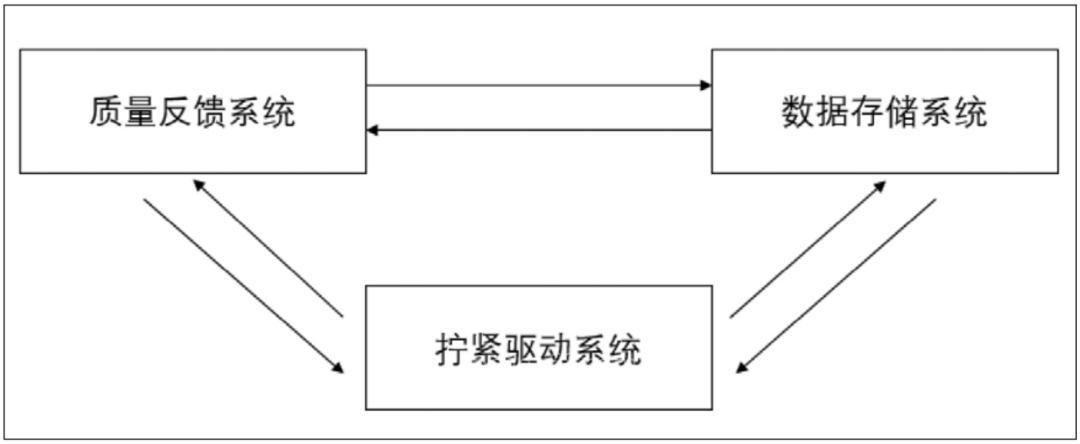

圖 2 擰緊系統構成

1.擰緊驅動系統

擰緊驅動系統根據動力源分為氣動擰緊槍和電動擰緊槍或擰緊軸，如圖3和圖4所示。

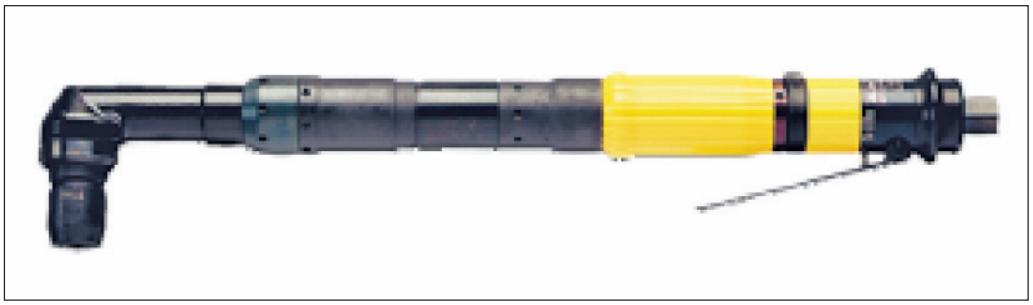

圖 3 氣動擰緊槍

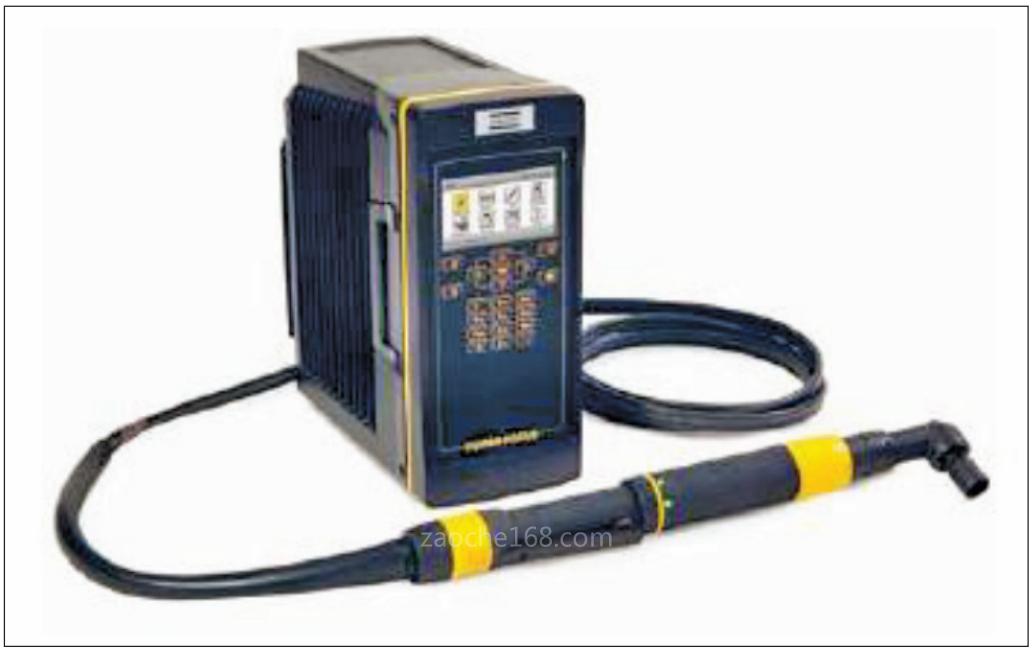

圖 4 電動擰緊槍

電動擰緊槍和擰緊軸可以由控制器進行擰緊參數的設定及調整。電動擰緊槍由于精度高、工作噪聲小同時可實現擰緊數據收集等優勢，使用范圍越來越廣。

2.數據存儲及交互系統

數據存儲及交互系統主要負責扭矩數據存儲及與客戶端的數據交換。它主要由車間內部服務器、質量暗燈系統服務器、大數據平臺服務器及客戶端組成。

車間內部服務器負責收集、分析各工位扭矩槍控制器傳輸過來的扭矩信息并將扭矩信息上傳至云端大數據平臺。如圖5所示，車間內部服務器主要有數據收集、數據分析及網絡客戶端模塊。

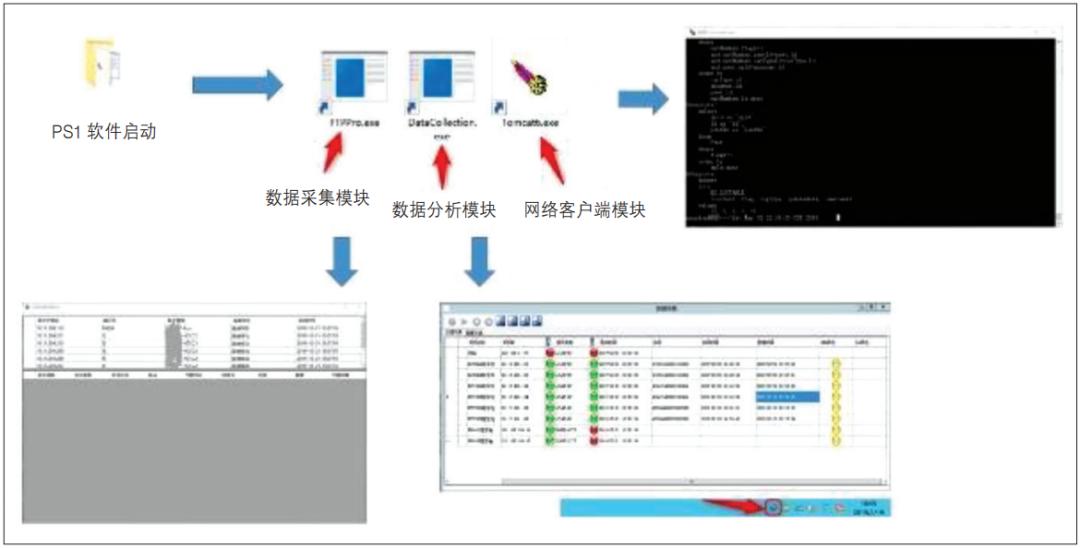

圖 5 車間內部服務器模塊組成

通過客戶端，車間扭矩工程師可在線管理擰緊設備、定義扭矩槍參數、定義工藝信息、查詢單車扭矩信息、對生產車輛扭矩合格率及扭矩趨勢進行分析，如圖6所示。

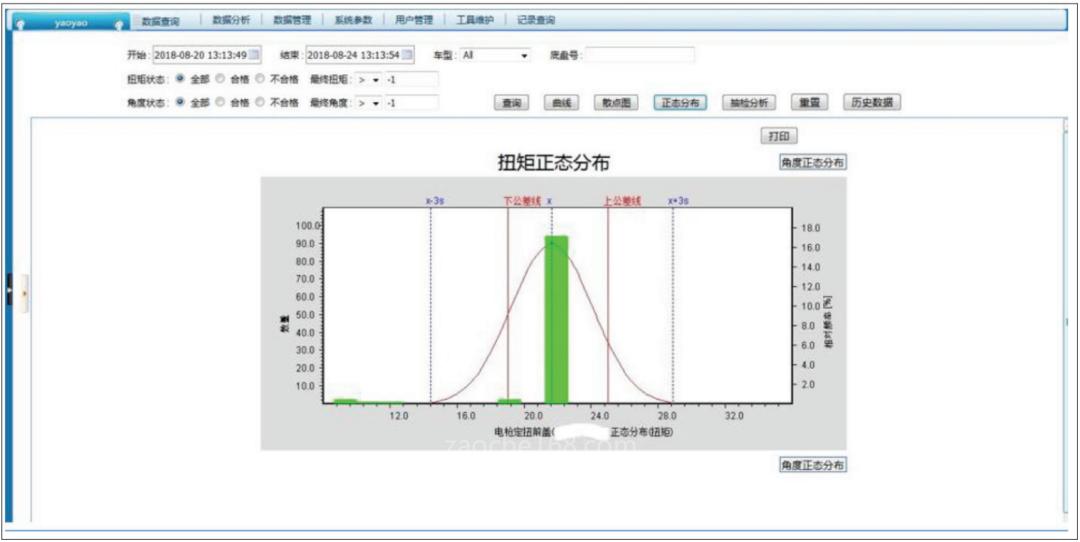

圖 6 扭矩正態分布

大數據平臺服務器主要負責收集并處理車間扭矩服務器上傳的扭矩信息及滿足外部客戶端對扭矩信息追溯。

上傳至云平臺的扭矩信息數據中包含擰緊時間、車輛VIN碼、擰緊過程曲線、最終擰緊扭矩、最終擰緊角度以及擰緊狀態判定。車型信息反饋、扭矩數據上傳、報警信號反饋都需要通過數據傳輸系統實現。

主流現代化車身車間內PLC與扭矩槍控制器及暗燈系統之間的車型信息、報警信息通過總線進行傳遞。扭矩槍控制器、車間內部服務器、云端大數據平臺服務器之間的扭矩信息通過IT網絡傳遞。

3.質量報警反饋系統

質量報警反饋系統服務器主要負責對記入質量系統的缺陷車輛扭矩信息進行收集同時滿足質量客戶端對返工車輛制造過程相關信息進行追溯。

擰緊工藝的工藝流程

基于大數據的車身扭矩擰緊流程主要分為：擰緊、檢測、信息傳輸。螺栓擰緊工藝流程如圖7所示。

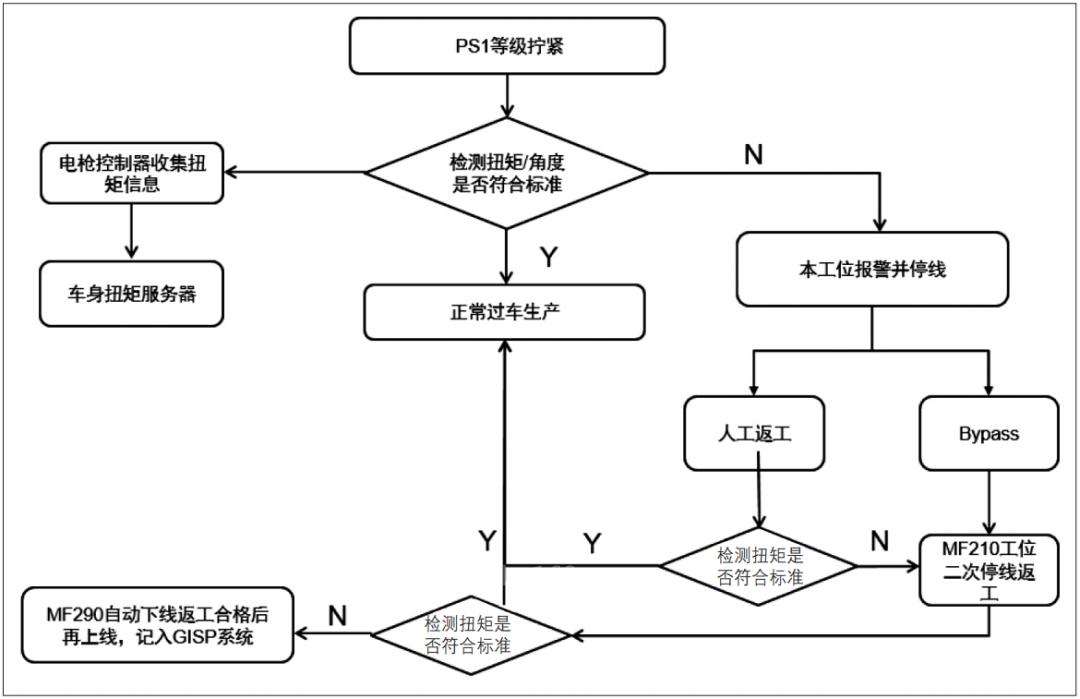

圖 7 螺栓擰緊工藝流程

人工或機器人擰緊螺栓后，扭矩控制器自動檢測終緊扭矩及終緊角度。扭矩及角度檢測合格后正常生產，如檢測不合格扭矩控制器反饋報警信號至線體PLC，線體停線。

停線后人工在線返工并檢測扭矩，如符合標準則正常造車。人工返工后扭矩檢測不合格或者Bypass時在后道工位二次停線返工。如二次返工不合格則自動下線返工，同時車輛信息記入質量管理系統。

擰緊槍擰緊完成后，槍控制器在收集擰緊信息同時與PLC傳遞的車型信息進行匹配后通過IT生產網絡上傳至車身車間內部扭矩服務器。車間內部扭矩服務器將數據進行編碼轉換后上傳至云端大數據平臺。

車身車間扭矩工程師通過客戶端訪問扭矩服務器進行設備管理、工藝監控及扭矩分析。

扭矩控制流程

根據PFMEA中評估的潛在失效模式及后果，可將扭矩控制等級劃分為不同等級。第一類是扭矩失效后影響人員安全；第二類是扭矩失效后非直接影響人員安全或功能喪失，但違反有關政府法規；第三類是扭矩失效后不影響人員安全和功能喪失，但是會引起用戶強烈的抱怨；根據劃分失效等級不同，對應控制措施及要求不同。

產品工程師在項目初期發布動態扭矩、初始靜態扭矩及扭矩控制等級，項目工程師根據產品釋放的扭矩信息發布試生產扭矩標準及制定相應控制措施。車身車間在試生產階段對已發布的試生產扭矩進行驗證，并根據SPC統計方法，收集并計算靜態扭矩的上下限及名義值。在車型量產時根據計算的靜態扭矩值由項目工程師發布量產扭矩標準，發布的量產扭矩標準需經過項目、工廠及質量部等會簽生效。

在日常生產中由于產品變更、工具維修、工具更換等造成靜態扭矩變化。車身車間扭矩工程師需對靜態扭矩進行分析并組織項目工程師、質量工程師進行會簽，并由項目工程師更新扭矩標準。除因產品變化而重新釋放，其他情況下動態扭矩一般不會發生變化。

車身車間應定期對擰緊工具進行能力驗證。驗證結果應達到規定要求，當工具驗證不合格時需更換工具，并重新驗證新工具動態扭矩及靜態扭矩。

總結

本文對現代化工廠車身扭矩控制方式進行了研究。介紹了車身擰緊系統架構以及基于大數據平臺的車身扭矩控制方式。通過大數據平臺可實現車身車間內部擰緊設備在線管理，車身扭矩在線監控、分析?；诖髷?shù)據平臺的車身扭矩控制方式可大幅提高工廠管理水平，提升整車質量保證能力。
