目前，世界上出現的模塊式工具系統不下幾十種。它們之間的區別主要在于模塊連接的定心方式和鎖緊方式不同。
（本篇選自《數控刀具選用指南》第八章第三節（一）常見的模塊式數控工具系統）
1. Novex
工具系統 Novex工具系統是由德國瓦爾特公司開發的，其接口形式為圓錐定心，錐孔、錐體與所在模塊同軸，軸線上用螺釘拉緊，錐孔端面與錐孔軸線垂直，錐體根部環形端面與錐體軸線垂直，并可與錐孔端面貼合，如圖8-30a所示。錐孔錐角略大于錐體錐角，造成結合時小端接觸，拉緊后接觸區會產生彈性變形。直至端面貼合、壓緊為止。錐體中間的同軸孔有易于變形且不影響螺紋松緊的作用，錐度配合面的角度差可大到20′。端面互相壓緊后首先是外緣相接觸，因此至少有一個端面是輕微內凹的（或在端面大徑區有一條輕微軸向高出端面的接觸帶）。上述結構采用系軸向拉緊，使用中組裝不太方便。瓦爾特公司于1989年又推出徑向鎖緊的Novex-RADIAL結構，如圖8-30b所示。其接口部分包括互相嵌合的錐度部分及軸向延伸的拉釘，接納孔的一端由端面、定心錐孔和夾緊裝置組成。延伸拉釘上有個角度很大的錐面（與回轉軸線同心）。鎖緊元件在雙頭螺釘帶動下開合移動，其上有錐形鎖緊面使其與拉釘上的錐面貼合，內、外錐度表面和拉釘?shù)妮S線都要與旋轉軸線重合。夾緊元件由雙頭螺栓傳動，螺栓軸線位于拉釘蘑菇頭的上方。

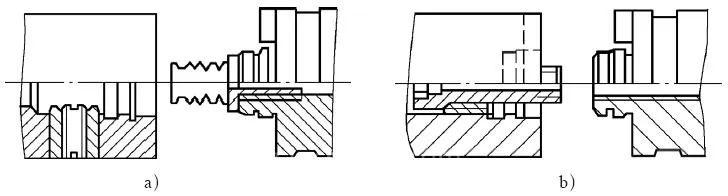

圖8-30 Novex工具系統接口
a）軸向鎖緊的Novex結構 b）徑向鎖緊的Novex-RADIAL結構
2. ABS
工具系統 ABS工具系統是由德國KOMET公司開發的，如圖8-31所示，其接口形式為兩模塊之間有一段圓柱配合，起定心作用。在配合孔的一端，同一直徑上有兩個螺孔，孔中分別裝有帶圓錐頭和圓錐坑的螺釘。在軸線的垂直方向上有一橫向孔，孔中有一夾緊銷可沿軸向滑動，夾緊銷的兩端制成圓錐頭（或圓錐坑）與螺釘?shù)亩瞬颗浜?，螺釘與夾緊銷的軸線之間有一偏心距離，以達到軸向壓緊的目的。KOMET公司1990年又將ABS工具系統做了少許改動，申請了新的專利。其核心內容是改進了配合孔壁厚，以增加徑向夾緊銷軸向受力時孔的彈性，從而增加配合部位的軸與孔的公差帶寬度。這樣，夾緊后套筒在滑動軸線的橫向，由于彈性變形局部直徑變小而壓向配合軸所對應的區域。

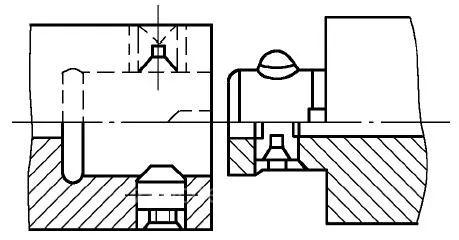

圖8-31 ABS工具系統接口
3. MC
工具系統 MC工具系統是由德國HERTEL公司于1989年開發的，如圖8-32所示，其接口的定心方式與ABS相同，夾緊方式相仿，把錐面、錐孔接觸改為可轉動鋼球與夾緊銷斜面的面接觸。斜面與夾緊銷軸向夾角約25°，鋼球與螺釘之間有彈簧可使球上斜面復位。為了彌補軸向夾緊分力小的缺點，接觸的環行端面上做出Hirth齒（Hertel公司FTS系統的成熟技術），其中間的夾緊銷用硬質合金制造。

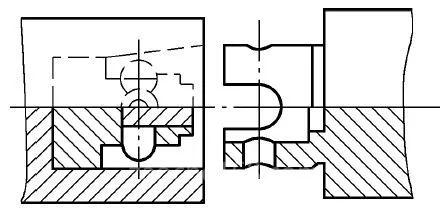

圖8-32 MC工具系統
4. Widaflex UTS
（美國叫KM）工具系統 Widaflex UTS工具系統是由德國KRUPP公司與美國肯納金屬公司合作開發的一種新的工具系統，如圖8-33所示，其接口是用圓錐定心（錐角5°43′）端面壓緊來保證軸向定位精度并加大剛度。當夾緊時，移動中間拉桿，由于拉桿上斜坡的作用，使兩鋼球方向相反地壓在空心柄薄壁的斜孔孔壁上，使空心柄擴張，緊貼裝夾孔，并產生軸向拉緊力，使端面壓緊，從而提高軸向連接精度與剛度。

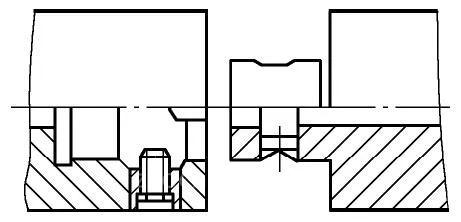

圖8-33 KM工具系統接口
5. Varilock工具系統 Varilock工具系統是由瑞典山特維克可樂滿公司于1980年研制成的軸向拉緊工具系統，如圖8-34a所示，它是雙圓柱配合，起導向及定心作用，用中心螺釘拉緊，模塊裝卸顯得不太方便。1988年該公司研制成功徑向鎖緊的Varilock工具系統，如圖8-34b所示。連接接口包括：一個有內導向面的孔及與之配合的接頭（雙圓柱面），接頭端部突出一個兩面帶齒的扁尾。齒形分布在軸線兩側。內導向面兩側有兩個螺母，這兩個螺母位于垂直于內導向面的同一軸線上，可相向和背向滑動，每個螺母都有一端加工出相應于扁尾的齒形，夾緊螺栓與螺母位于同一軸線上，并穿過扁尾。齒形單面接觸，產生軸向壓緊力，使接口連接在一起。

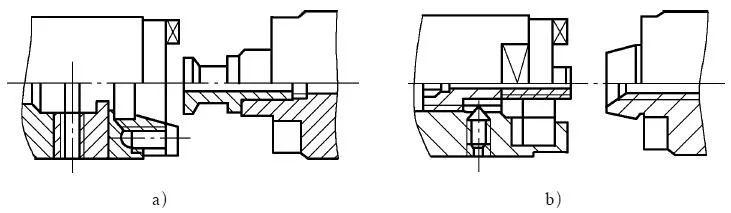

圖8-34 Varilock工具系統接口
a ）軸向鎖緊的Varilock結構 b）徑向鎖緊的Varilock結構
6. Capto工具系統 Capto工具系統是由瑞典山特維克可樂滿公司1990年開發的，定心采用弧面的三棱錐，夾緊是從三棱錐內部拉緊，使端面緊密貼合。這種接口剛性好，傳遞扭矩大。但制造時設備要求高。這種工具系統可用于車削，也可用于鏜、銑加工，是一種萬能型的工具系統。
