采用這一刀具夾緊系統，可使系統徑向圓跳動誤差精度和重復定位精度控制在3μm以內。由于刀柄內存在有高壓油液壓力，當?shù)毒弑粖A緊時，內藏的油腔結構及高壓油的存在大大地增加了結構阻尼，可有效防止刀具和機床主軸的振動。
（本篇選自《數控刀具選用指南》第八章第五節（一）液壓刀柄）
1. 森泰英格液壓刀柄
（1）產品簡介：液壓刀柄是方便、快捷、高精度夾持刀具的高檔工具系統產品，森泰英格生產的液壓刀柄如圖1所示。該系列產品是通過擰緊加壓螺栓，提高油腔內的油壓，高壓油將壓力均勻地傳遞到密閉油腔的每個部分，薄壁油腔內套因油壓升高而均勻地向中線方向收縮，從而使裝入液壓刀柄內孔的刀具被夾緊在理想中線上。

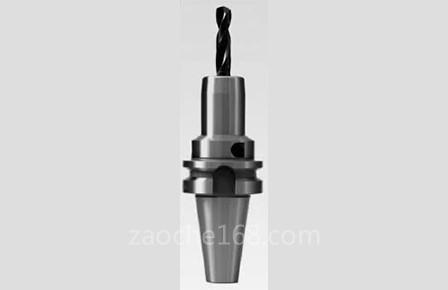

圖1 森泰英格液壓刀柄
森泰英格（成都）數控刀具有限公司2008年開始生產液壓刀柄，是國內少數生產液壓刀柄的數控刀具制造企業之一，公司大量生產φ6mm～φ32mm標準系列、加長系列、細頸系列、工具磨系列液壓刀柄，以及液壓工裝夾具等高端液壓產品。
（2）特點與優勢：森泰英格液壓刀柄特點：①夾持回轉精度在4×D時≤0.003mm，且重復加持精度≤0.002mm。在精密和高速加工時可以使刀具更加穩定和耐用。②加持力大，由于是全圓抱緊的方式，所以液壓刀柄的加持力比傳統的彈簧夾頭通過卡簧變形的點接觸方式要大的多。③采用裝配式結構，可以通過更換配件維修損壞的刀柄，提高刀柄的使用壽命，降低成本。④作為國產高端數控刀具廠家，價格和服務上有著天然的優勢。
2. 山高5834型液壓刀柄 山高公司生產的5834型液壓刀柄屬于HSK-A型，如圖2所示，其規格如表1所示。

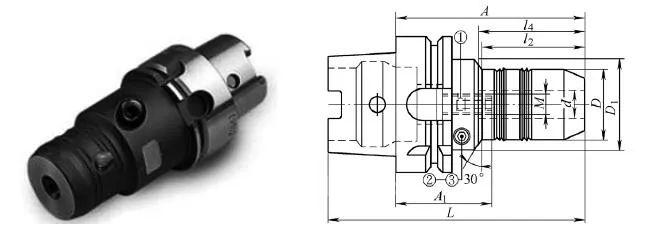

圖2 山高公司的5834型液壓刀柄及其結構
a ）刀柄外觀圖 b）刀柄結構

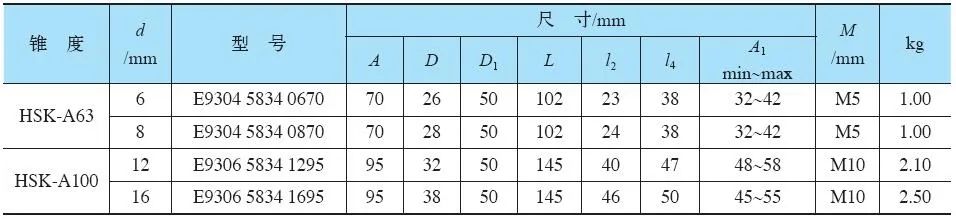

表1 山高公司的5834型液壓刀柄規格
1）應用場合：用于高速加工和高精度的良好選擇。由于其較低的徑向剛性不推薦將其用于高徑向力的場合。
2）特點：一個內部活塞將液壓流體壓入刀柄孔周圍的腔中。高壓使刀桿柄部沿360°產生一致的夾持作用，以極高精度夾緊切削刀具。該孔具有一個螺旋槽，可以收集被意外留在刀柄上的污物、機油或潤滑脂。必須完全擰緊壓緊螺釘。其柄部公差最大值為h6。在懸伸長度3×D處測 量的與外錐面相關的跳動量最大值為3μm。
另外，山高公司還生產5831細長型液壓刀柄和5835強力液壓刀柄。
5831細長型液壓刀柄的特點如下：
（1）前端帶錐度，頭部直徑小，適合加工深的型腔。
（2）3D懸伸位置最大跳動5μm。
（3）操作簡單精度穩定。
（4）適合HSM高速加工。
（5）帶內冷。
目前，5831型液壓刀柄有HSKA、CAPTO和BT共32種不同規格的型號供選擇。
3. 雄克TENDO E compact高性能液壓刀柄 該產品外觀如圖3所示。

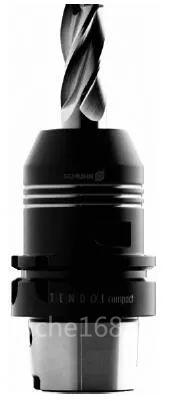

圖3 雄克液壓刀柄
（1）產品簡介：TENDO E compact液壓刀柄可用于銑（粗銑、精銑）、鉆、鉸及攻螺紋等多種應用。直徑為32mm時在干夾持條件下，刀柄的扭矩高達2000Nm，能夠勝任大切削量加工。在2.5D伸出長度回轉精度<0.003mm；在25000r/min時刀柄可保證G2.5的動平衡等級以及優越的減振性能。換刀操作簡單，僅使用普通扳手，無需其他輔助設備，即可達到精確至微米的重復精度。TENDO E compact可用于夾持所有柄部為光滑圓柱體且?guī)О疾?、公差等?jí)為h6的刀具，可直接或借助減徑套夾持直徑在3~32mm之間的常規刀具。TENDO E compact采用完全密封的設計，能夠有效防止切削液、潤滑油和切屑進入，維護更為簡單，且使用壽命更長。
（2）應用實例
1）加工案例：端面粗加工，如圖4所示。

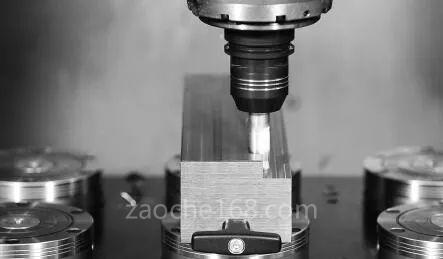

圖4 端面粗加工
2）刀具：瓦爾特H4034217-20。
3）涂層：氮鋁化鈦/二氮化鋯。
4）切削刃長度32mm。
5）切削刃半徑10mm。
6）主軸轉速n=3532r/min。
7）進給速度vf=2762mm/min。
8）每齒進給量fz=0.195mm/z。
9）背吃刀量ap=20mm或31mm。
10）徑向切削寬度ae=4mm。
11）金屬去除率Q=221cm3/min。
應用優勢：面銑基準面時單個銑刀頭銑削需要幾個來回，而TENDO E compact完成相同任務所需加工時間僅是前者的一小部分。同時，液壓系統優良的阻尼減振性能既保證了切削平滑，又減少了主軸磨損，并顯著提升了刀具壽命。
