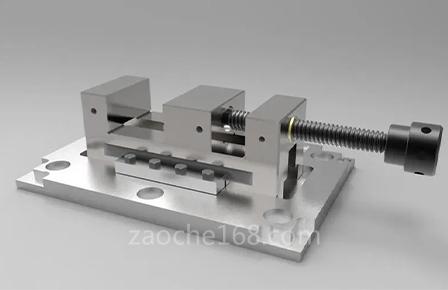

零件在夾具中的安裝包括定位和夾緊兩個過程。

零件的定位就是使同一批零件逐次放置到夾具中都能占據同一位置。零件的定位是依靠定位裝置，在力（作用于零件的力、重力及夾緊力等）的作用下，在零件夾緊之前或夾緊過程中實現的。

（本篇選自《機械加工特色操作及實用案例》第二章第二節（一）定位及基準）

（一）定位的概念

1. 常用的定位元件

常用的定位元件有支承釘、支承板、定位銷、錐面定位銷、V形塊、定位套及錐度心軸等。其中支承板多用于精基準平面定位；定位銷則用于以零件上的孔為基準時最常用的定位，與零件的基準孔之間留有一定的間隙，大小按零件孔精度而定；定位套則用于以零件上的軸為基準時最常用的定位元件，與零件的基準軸之間留有一定的間隙，大小按零件軸的精度而定。

2. 對定位元件的基本要求

在設計定位元件時，其基本要求：精度合適、耐磨性好、有足夠的強度和剛度、工藝加工性好及便于拆裝等。

（二）基準的概念

零件的表面位置精度及誤差，是指相對于零件本身的其他一些表面（或點、線），后者成為研究表面位置精度及誤差的出發點，即所謂基準?；鶞?zhǔn)種類很多，我們?cè)趭A具設計中直接設計兩種基：工序基準和定位基準。

1. 工序基準

在加工工序圖中，用來規定本工序加工表面位置的基準，稱為工序基準。加工表面與工序基準之間通常有兩項相對位置要求：一是加工表面對工序基準的距離位置要求（尺寸要求）；二是加工表面對工序基準的角度位置要求（如平行度、垂直度等）。加工表面對工序基準的對稱度、同軸度等項要求則既包含有距離要求，又包含有角度要求。

工序基準不同于設計基準。設計基準是零件圖上所使用的基準。而工序基準則是零件從毛壞變成成品的加工過程中所使用的基準。只有當作為工序基準的表面已經最終加工，且本工序又是對表面進行最終加工時，工序基準才有可能與設計基準重合。

2. 定位基準

定位時，已確定的零件在夾具中位置的表面（或線、點）稱為定位基準。

零件的定位，即使零件的定位基準獲得確定位置。零件定位基準位置一確定，零件的其他部分，包括工序基準的位置也就隨之確定。

設計夾具時，從減小加工誤差考慮，應盡可能選用工序基準為定位基準，即所謂基準重合原則。但有時根據其他方面需要，定位基準也可以不是工序基準。

（三）夾具定位基準的確定

每設計套工裝，都應該將零件的關鍵和重要尺寸部位作為工裝夾具上的定位部位（定位設計），還要確定理想的定位設計（精度設計），確定第一基準（主要的定位基準）和第二基準（次要的定位基準）。

第一基準原則上應該與設計圖保持一致，若不能保證時，則應通過計算將設計基準轉化為工藝基準，但最終必須要保證設計的基準要求。定位基準的選擇應該具備兩個條件：

（1）應該選擇工序基準作為定位基準，這樣做能夠達到基準重合，減少定位誤差。

（2）應該選擇統一的定位基準，不僅能夠保證零件的加工質量，提高加工效率，還能夠簡化工裝夾具的結構（一般用孔和軸作為定位基準為佳）。

進行夾具工裝設計，工裝設計人員在選擇定位基準時，先要看設計圖的定位基準在哪里，再看工藝加工定位基準（工藝規程上已確定）在哪里，這兩者確定的定位基準是否一致；若不一致時，則要通過計算將設計基準轉化為工藝基準，最終必須要保證設計的基準要求。
