2022年12月22日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RT7885A、RT1719、RT7202KJ芯片的Type-C PD UPS電源方案。

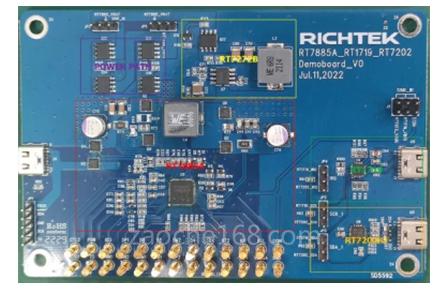

圖示1-大聯大詮鼎基于Richtek產品的Type-C PD UPS電源方案的展示板圖
電子產品在某些特定應用場景下有著不可斷電的需求，在此背景下，UPS電源的誕生推遲了這種情境的出現的機率。目前市面上大多數UPS電源采用外掛電池組加上DC-AC inverter來達到供電的目的，但這種方式在很大程度上面臨著電池老化風險。為了減輕更換電池帶來的經濟損失，同時鑒于Type-C PD接口統一的趨勢，大聯大詮鼎基于Richtek RT7885A、RT1719、RT7202KJ芯片推出了Type-C PD UPS電源方案。
圖示2-大聯大詮鼎基于Richtek產品的Type-C PD UPS電源方案的場景應用圖
RT7885A是集USB PD協議處理器、雙向Buck-Boost控制器和其它眾多功能于一體的單芯片移動電源解決方案，采用了可程控工作頻率和電流限制閾值的峰值電流模式控制架構，內置ARM Cortex?-M0 MCU，可支持各種通信協議、保護功能。
RT1719則是一款符合最新USB-C型接口標準和PD SINK的控制器，可透過外部幾顆電阻就設定好要電內容，其內部整合的物理層BMC可支持PD協議進行高達100W的電力傳輸。
RT7202KJ是簡單靈活的多用途USB-PD/Type-C接口控制器，可通過編程讓其運行在Source mode或Sink mode。此外，方案中還采用了RT7272B作為同步降壓型DC/DC轉換器，參與電路保護功能。

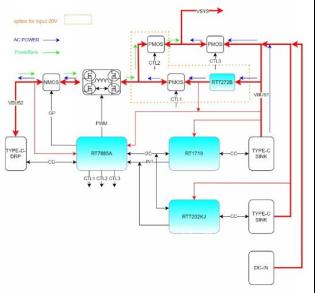

圖示3-大聯大詮鼎基于Richtek產品的Type-C PD UPS電源方案的方塊圖
在此方案中設計了三個電源輸入端，其中一個是傳統的DC-IN端口，另外有兩個是Type-C端口，這兩個C端分別接入了RT7202KJ及RT1719來實現PD SINK的要電功能，并借助I2C跟后端RT7885A進行通信。
除此之外，方案中還有另外一個Type-C端口，主要是用來外接移動電源。這個端口采用了RT7885A，可以實現PD DRP雙向供電的功能。當輸入端有電源進來時，這個端口就對外部移動電源充電；當輸入端電源斷線，這時RT7885A則會改為SINK模式，并從外部移動電源要電。由于RT7885A內置了buck-boost controller，通過內部的雙向升降壓線路，在做為source mode時，可以將系統電壓轉換成外部PD所需的PDO，反過來當RT7885A為sink mode時，會將外部電源轉換成后端系統所需的電源，以便系統繼續工作。
核心技術優勢：
? RT7885A：
? 支持Type-C PD RDP；
? 內置雙向升降壓控制線路；
? 支援線補功能；
? 具有OVP、UVP、OCP、OTP等完整保護；
? 內置VBUS放電線路；
? 支持CC PIN固件更新。
? RT7202KJ：
? 內置MCU，可客制化設計；
? 具有OVP、UVP、OCP等保護；
? 支持data role swap；
? 支持dead battey。
? RT1719:
? 純硬件設定PD SINK設計；
? 支持data role swap；
? 支持dead battey；
? 具有I2C界面，可被系統監控。
? RT7272B：
? 36V寬電壓輸入；
? Current mode（CM）控制；
? 輸出過壓保護；
? 輸入欠壓保護。
方案規格：
? 固接式電源輸入端輸入電壓范圍5～20V；
? 外接移動電源端輸出電壓范圍5～20V；
? 外接移動電源端輸入電壓范圍5～20V。
