目前，最常用的刀柄是ER彈簧夾頭刀柄（見圖1），使用方便，價格便宜，通用性好。但是夾持力不強，主要用于以下刀具的夾持：直徑小于φ12mm的立銑刀。剛性攻螺紋用絲錐，直柄鉆頭，鉸刀和其他直柄刀具。

（本篇選自《數(shù)控刀具選用指南》第八章第五節(jié)（三）彈簧夾頭刀柄）

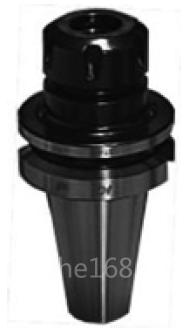

圖1  ER彈簧夾頭刀柄

其特點和使用要點如下：

（1）卡簧必須總是被插在螺母里。

（2）在把刀具放入卡簧之前，螺母必須擰在刀柄上。

（3）通過在A處施加輕的壓力， 把卡簧裝到螺母里；松開時在B處施加徑向壓力如圖2所示。

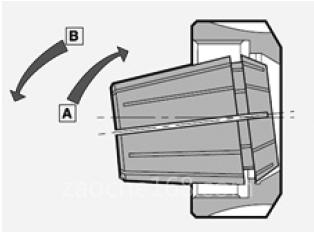

圖2 卡簧的裝入和取出

注意：①刀具沒有放入時絕不能鎖緊螺母。②在剛性足夠的情況下，盡可能使用小規(guī)格的ER刀柄，可以讓刀具得到最大的夾持力。
