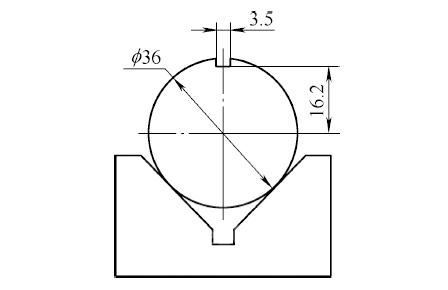

零件在夾具中的定位對保證加工精度起著重要的作用，如圖1所示，零件以外圓柱面在V形塊上定位，保證了所銑鍵槽與零件軸線對稱和位置尺寸為16.2mm的加工要求。

（本篇選自《機械加工特色操作及實用案例》第二章第二節（一）零件在夾具中定位的任務）

圖1 制造誤差引起深度誤差示意

實際上，由于定位基準和定位元件存在制造誤差，同批零件在夾具中所占據的位置是不可能一致的，這種位置的變化將導致加工尺寸產生誤差（泛指距離尺寸誤差和幾何誤差等）。如圖2-4中由于零件外圓柱面和V形塊有制造誤差，它將引起鍵槽深度的誤差。但是只要零件在夾具中位置的變化所引起加工尺寸的誤差，沒有超出本工序所規定的允許范圍，則仍認為零件在夾具中已被確定的位置是正確的。

由此可知，定位方案是否合理，將直接影響加工質量，同時，它還是夾具上其他裝置的設計依據。所以正確解決零件的定位問題是很重要的，它包括下列三項基本任務：

（1）從理論上進行分析，如何使同一批零件在夾具中占據一致的正確位置。

（2）選擇或設計合理的定位方法及相應的定位裝置。

（3）保證有足夠的定位精度。即零件在夾具中定位時雖有一定誤差，但仍能保證零件的加工要求。

（轉載）
