大型在線零售商的配送中心的貨物必須在盡可能小的空間內進行完美的分類和存儲。為了使訂單得到快速處理且不出現錯誤，出色的照明對這些倉庫系統也很重要。由于照明是這些建筑中最大的能源消耗者之一，一個智能的、專業設計的照明管理系統是必不可少的。節能方案、自動化程序和可靠的硬件可助力實現這一目標。

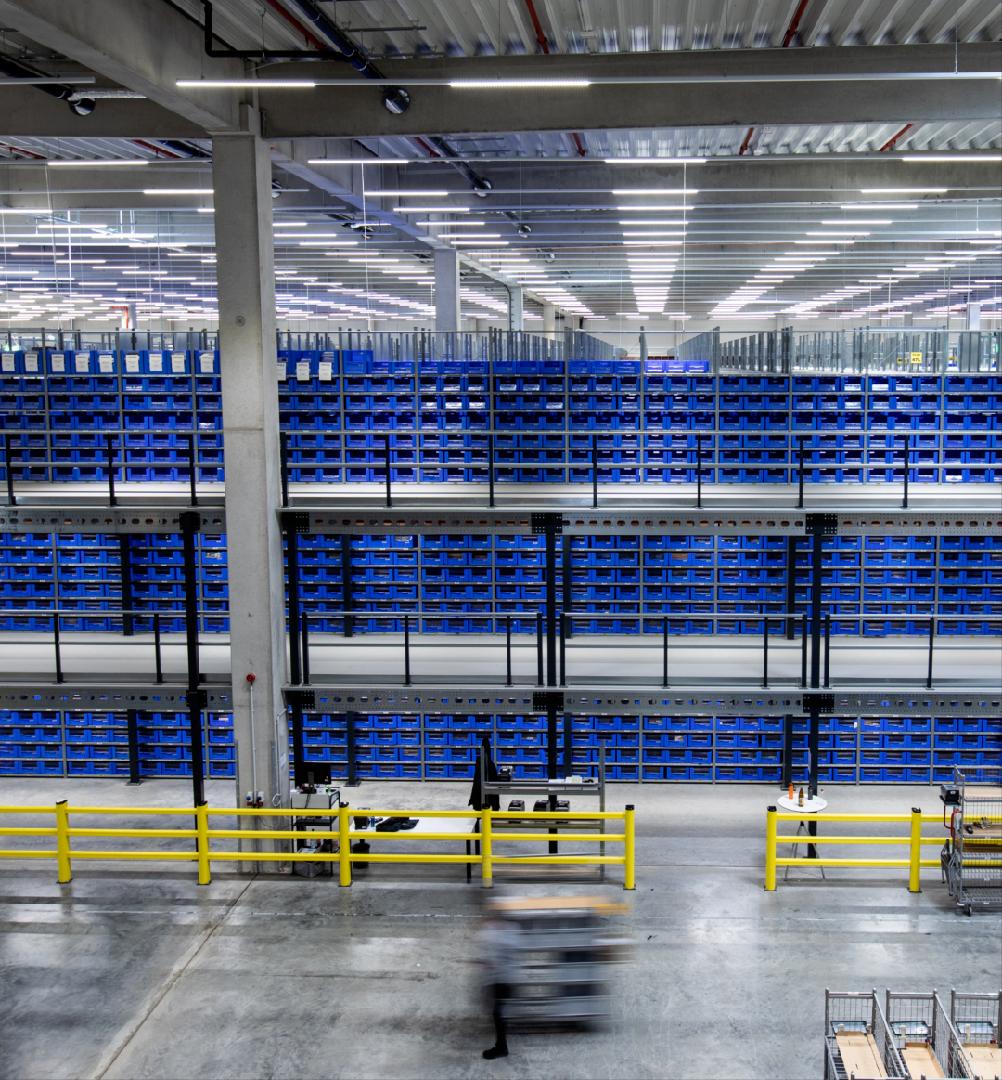

時尚和日用產品、車輛和機器更換部件、電氣元件：快遞公司使用帶有所謂的分揀站的大型配送中心，以便以最高的空間利用率提供各種不同形狀和尺寸的物品。這些多層貨架系統是可穿越的，能夠安全和靈活地分離貨物，在一個緊湊的結構中提供多達3500個多層貨架。
這些揀選塔可以有超過90公里的走廊，員工沿著這些走廊輪流工作，對訂單進行揀選。對于這些任務來說，出色的照明非常重要。同樣明顯的是，出于生態和經濟的原因，這些貨架系統不可能全天候完全照亮。即使使用LED照明，能源消耗水平也將是巨大的，能源成本和環境足跡仍不理想。因此，為了同時提供一個更佳的工作環境和高效的能源消耗，有效的照明以及智能照明管理系統是非常必要的。
具有創新精神的能源管理先鋒
KEC-Kretschmer Energie-Consulting GmbH的首席執行官Roland Kretschmer博士在這些問題和其他能源相關問題上已經工作了30多年。KEC是為貨架提供照明的德國領先公司之一?！拔覀冺?xiàng)目的主要目標很容易解釋：無論何時何地使用燈光，都必須有足夠的亮度、良好的色調和最小的眩光。通過照明管理調節亮度可以節省大量電能，效果相當明顯，”他總結道。
然而，為了使其真正發揮作用，大量的經驗、創新精神和可靠的技術都是相當必要的。Kretschmer解釋說：“到目前為止，這些貨架系統中消耗電力最多的便是照明，其次是傳送系統。甚至在我們開始使用LED技術之前，我們已經在研究如何最有效地利用光照。這就是為什么我們?cè)诙嗄昵熬烷_發了專門的燈具，以實現最佳效率，并幫助我們的客戶降低電力成本。”
細節打造出色照明
為特定應用量身定做的專有燈具，仍然是KEC商業計劃中的一個重要組成部分;然而，這只是幫助在工作時間內以最小的能源使用實現最大的舒適度的眾多方面之一?！胺謷緦?duì)照明提出了特殊的挑戰，因?yàn)樗O(shè)置了1.2米寬的過道，高度為4-5層，形成了長距離的運輸路徑。為了實現大型項目的出色照明，我們使用了2-3萬個照明點，而且所有這些照明點都必須基于需求進行控制，”Kretschmer解釋說。
我們通過探測器來確定房間內是否有人并控制相應的照明點。傳感器助力提升效率，這位物理學家解釋說：“只要有員工進入過道，就必須點亮安全照明。然而，當有人僅僅經過該過道時，不應該出現這種情況。因此，我們開發了帶有專門的紅外透鏡的探測器，能以高度的靈敏度探測到一個精確定義的區域。” KEC擁有一個全面的鏡頭庫：每個移動傳感器都可以配備大約十幾個專門的鏡頭之一。通過單獨調整紅外鏡頭，兩個傳感器，在走道的兩端各一個，可以精確地探測到長達25米的走廊。
探測器的信號被傳輸?shù)揭粋€(gè)控制器，在那里進行處理并作為DALI信號輸出到照明操作設備。數字可尋址照明接口(DALI)是樓宇自動化領域的一個國際標準協議，用于控制照明操作設備?；讵?dú)特的DALI短地址，每個DALI設備都是可識別的，可以單獨控制。該協議根據IEC標準62386定義，允許雙向數據通信，因此操作設備也可以向DALI控制器返回狀態信息。
靈活的系統– 智能化控制
“我們根據自己的照明和LED模塊，單獨設計我們的項目。我們采用WAGO I/O System 750來實現靈活的照明控制，”Kretschmer解釋說。萬可的技術銷售顧問Nils Roth補充說：“萬可控制器組件是全面、獨立于現場總線系統的一部分。從而助力KEC能夠?qū)Ｗ⒂谒麄兊膶?shí)際項目以及為客戶提供的現場解決方案而不管終端客戶的樓宇控制技術中已經有哪些控制器和連接?！?/P>

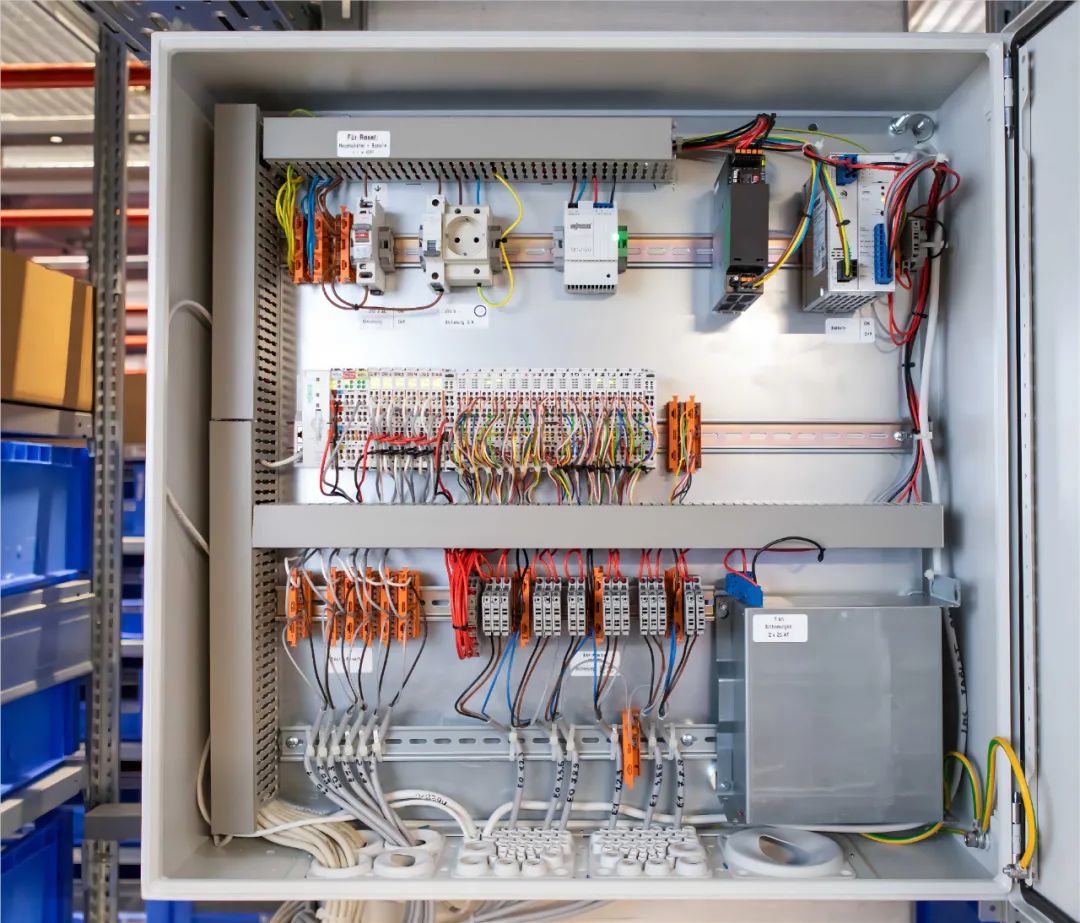

每個外圍設備都可以容納多個DALI Multi Master模塊，DALI模塊可以連接到多達64個DALI執行器。Kretschmer對組件的可靠性及其緊湊的設計非常滿意，“通過萬可電源，我們可以將控制多達2000個燈的700多個操作設備的全部硬件安置在一個標準的控制柜中可靠性強，滿足工業標準要求，而且不需要額外的冷卻設備?！?/P>
Kretschmer在萬可支持的CODESYS自動化軟件的基礎上，編寫了照明管理所需的自動化程序。其中包括必要的智能程序以確保在拾取塔中以盡可能低的能源消耗獲得最佳的照明條件。“在項目開發過程中，萬可的銷售和應用支持部門提供了有力的支持，”KEC的CEO說?！俺丝煽康挠布@也是我們信賴萬可的另一個原因：可以隨時聯系萬可的技術支持人員。無論我們是在解決一個棘手的挑戰，還是時間緊迫，我們總是能得到專業的支持。”
復雜的照明控制完全以優化員工在拾取塔內工作時的舒適度為導向：每一層都是獨立控制的，并有自己的調光值。一旦移動傳感器探測到有人存在，該區域就會被完全照亮。如果人在一定的時間內沒有移動–在關閉之前–照明水平會減弱到一半并持續幾秒鐘。這樣就可以提示過道中的工人可以通過移動重新激活移動傳感器。
除了監測單個走廊外，還有一個其他的算法，通過分析移動傳感器在較大區域內的集群活動，進一步降低成本。例如，如果很少訂購的物品被存放在上層，或者某些區域不常使用，也就是說，在較長的時間內根本沒有人在這里，照明水平可以相應地下降，甚至沿著運輸路線，然后在該地點重新活動時恢復到正常水平。
“我們將多年來積累的所有經驗應用到編程中，”Kretschmer報告說，“即使這些只是標準程序塊，如'夜間'或'一切開啟'，用于庫存或清潔，例如，我們的客戶幾乎完全使用自動化模式。通過使用控制器程序，我們確保員工在需要的時候能夠精確地獲得最佳照明條件?！痹谝恍╉?xiàng)目中，WAGO I/O System 750可與更高層次的樓宇控制系統相連接。從而使得整個照明控制系統可以集中可視化，并通過現場的萬可Touch Panels 600進行操作。
共贏：?jiǎn)T工、經營者和環境
與早期使用T5熒光燈管的照明設計相比，現代LED技術在效率方面具有顯著優勢。正如KEC的首席執行官所解釋的那樣，使用適應性強且精細設計的照明控制系統也同樣有效，“這樣比連續照明節省60……70%的費用。在擁有25000個照明點的裝置中，實現照明控制可節省大量能源，同時，也大幅降低二氧化碳排放。然而，無論項目是大是小，對我來說，為了我們的環境，都應用心實現能源節約?！?/P>
在建筑設計中越早考慮到照明管理，效果就越好，這意味著：更好的照明質量會營造更舒適的環境，工作場所的效率和安全性也更高;借助智能照明控制器，可實現出色的能源效率水平，從而降低成本，為環境做出更多貢獻?！白罱K，每個人都是贏家：?jiǎn)T工、操作人員和環境，萬可在設備層面的控制技術助力打造高質量的照明和出色的能源效率，”Kretschmer總結道。
