在剛性足夠的情況下，盡可能使用小規格的ER刀柄，可以讓刀具得到最大的夾持力。

（本篇選自《數控刀具選用指南》第八章第五節（三）彈簧夾頭刀柄）

1. 普慧HER筒夾式高速刀柄  普慧公司生產的HSK-A型筒夾式刀柄如圖1所示，其結構如圖2所示，規格見表1。

圖1 普慧HSK-A型筒夾式刀柄

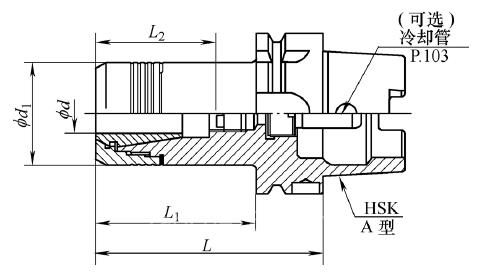

圖2 普慧HSK-A型筒夾式刀柄結構

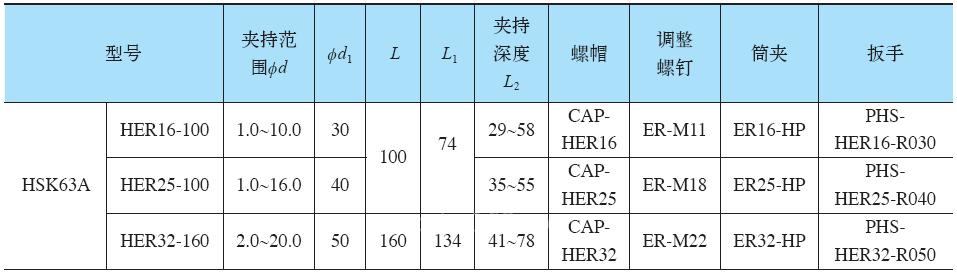

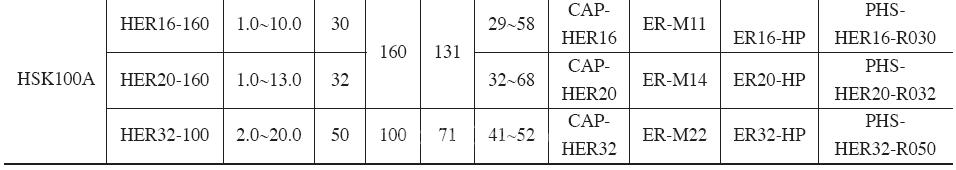

表1   普慧HER筒夾式高速刀柄規格尺寸（單位：mm）

其特點如下：

（1）具高剛度及高精度特性，既可重切削，也能高效精加工。

（2）5μm以下跳動精度，可減少刀具磨耗，改善表面粗糙度。

（3）200N·m超強夾持扭力，比一般ER刀柄大2.3倍。可優化背吃刀量及進給效率。

（4）全圓螺帽設計，并經動平衡校正，高速加工穩定。

2. 肯納金屬HSK40型彈簧夾頭刀柄  肯納金屬生產的HSK40A型ER單角度彈簧夾頭刀柄如圖3所示，其規格如表2所示。

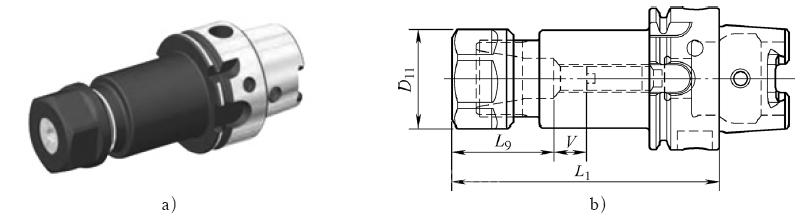

圖3 肯納金屬的HSK40A型ER單角度彈簧夾頭刀柄及其結構

a ）刀柄外觀   b）刀柄結構

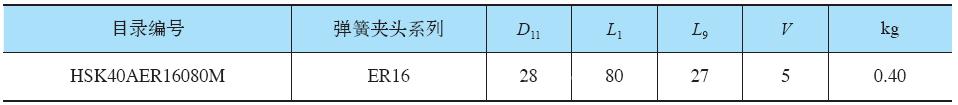

表2 肯納金屬的HSK40A型ER單角度彈簧夾頭刀柄規格（單位：mm）

其特點如下：

1）夾持力（2∶1的機械效益）。

2）鎖入式防松螺母設計用于固定彈簧夾頭。

3）出色的平衡設計。

4）內冷式刀夾。

3. 山高HSK-A型彈簧夾頭刀柄  山高公司生產的5672型高精度彈簧夾頭刀柄屬于HSK-A型，如圖4所示，其規格如表3所示。

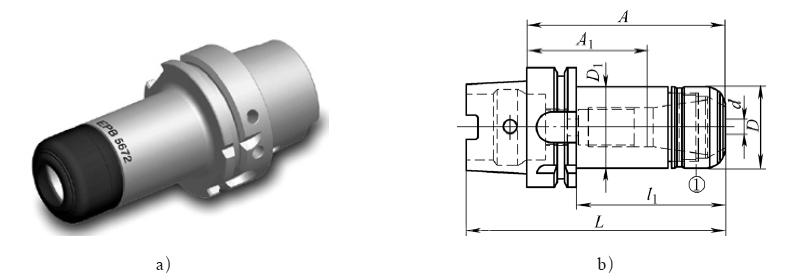

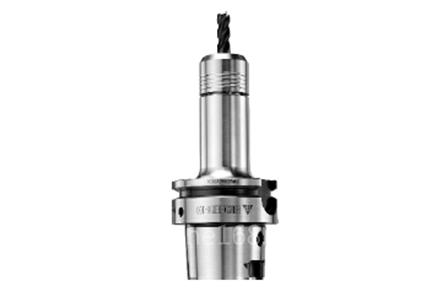

圖4 山高公司的HSK-A型彈簧夾頭刀柄及其結構

a ）刀柄外觀   b）刀柄結構

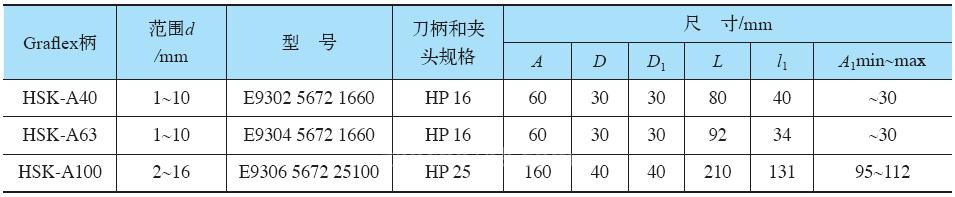

表3 山高公司的HSK-A型彈簧夾頭刀柄規格

該刀柄夾持系統最高轉速如表4所示，而當夾頭螺母在最高扭矩被擰緊時可傳遞的靜態扭矩如圖5所示。

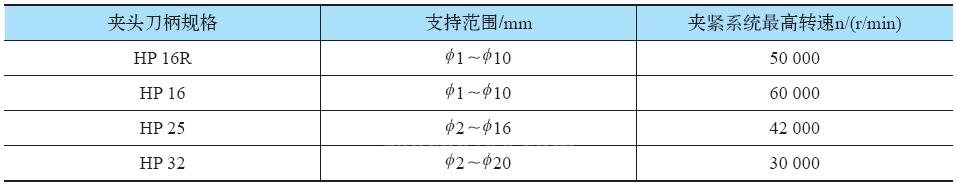

表4  5672型高精度彈簧夾頭刀柄夾持系統最高轉速

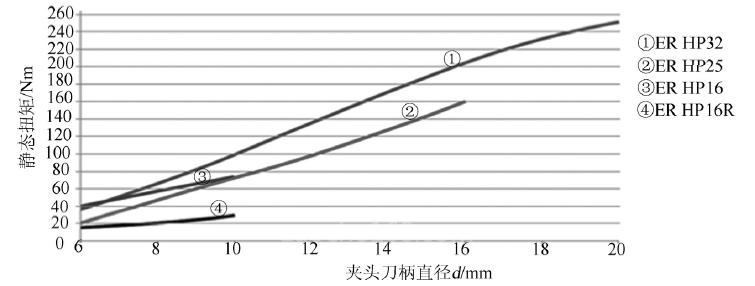

圖5   5672型高精度彈簧夾頭刀柄可傳遞的靜態扭矩

其特點如下：①5672-高性能夾頭刀柄系統結合了高的跳動精度、高的傳遞扭矩和高速切削加工的適用性。②帶有ER HP夾頭時，在懸伸長度3×d（不超過最大值50mm）處測量的與刀柄尾錐面相關的跳動量最大值為3μm 。③柄部為圓柱柄DIN  1835-1 A型/DIN 6535 HA型，且刀具柄部直徑要與夾頭內孔相近（無夾緊范圍）且公差最大為h10。
