基于西門子SINUMERIK 828D數控系統平臺，利用EasyScreen開發出適合在伸線釜數控磨床上應用的人機交互界面，實現對刀、修改加工參數以及調用加工程序等功能，簡化了操作，提高了加工效率。

1 序言

伸線釜是拉絲機上常用的一個零件，屬于消耗品，其外圓磨損后需要重新噴涂碳化鎢或其他耐磨材料，重新磨削加工。

目前市場上用于磨削伸線釜的機床主要是用戶自行將普通臥式車床上的四方刀臺拆除后增加磨頭。此種加工方式主要有以下幾個缺點：①磨頭剛性差，磨削時變形大，磨削完成后工件錐面?zhèn)饶妇€直線性差。②普通機床各個進給軸的進給都需要人工操作，勞動強度大，對人員的操作技能要求高。③為避免因工人操作失誤引起的缺陷，需要將涂層加厚，費工費料[1-3]。

我公司生產的MK61125伸線釜數控磨床，采用西門子SINUMERIK 828D數控系統，可對各種形狀的工件外圓、錐面及端面進行磨削，同時我們還針對加工工藝，開發出專用的用戶界面，機床在性能和工作效率上都得到了用戶的肯定。

2 典型工件及加工工藝分析

拉絲機上用的伸線釜外形有很多種，圖1是一種常見的外形，在放大圖樣中可以看到外輪廓有3個角度值和1個R角，即0.25°、1°、120°和R角，且要求磨削表面粗糙度值Ra≤0.4μm。從圖1可以看出，每一個角度都是一條直線段，采用數控系統兩軸插補即可達到目的。考慮到砂輪本身有一定寬度，角度多，因此磨刀架需要有回轉角度功能。由于工件外層噴涂耐磨材料，因此需要采用金剛石砂輪磨削，但如果直接用高粒度砂輪磨削，會導致砂輪磨損嚴重，所以需要先采用低粒度砂輪進行粗磨留量后再進行精磨，因而需要設置兩套刀架，一套用于精磨，一套用于粗磨，避免采用一套刀架經常更換砂輪的情況發生，節約輔助時間，提高加工效率。

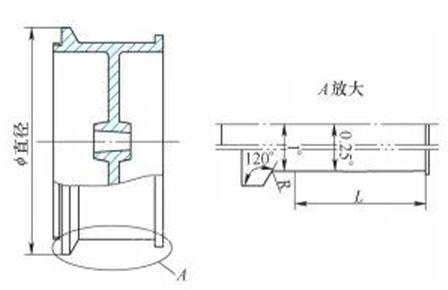

a）二維圖樣

b）三維示意

圖1　伸線釜常見外形

3 機床結構配置

本文所述數控磨床總體布局如圖2所示，采用臥式車床整體四導軌形式布局，由床身、輔助床身、床頭箱、卡盤、尾座、精磨磨削刀架、粗磨磨削刀架、主電動機、電動機底座、操作按鈕站、液壓系統、砂輪冷卻過濾系統等部分組成。

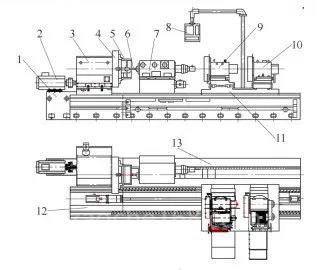

圖2　機床總體布局示意

1—電動機底座　2—主電動機　3—床頭箱　4—卡盤　5—工件　6—芯軸　7—尾座　8—操作按鈕站　9—精磨磨削刀架　10—粗磨磨削刀架　11—拖板　12—輔助床身　13—床身

該機床采用西門子SINUMERIK 828D數控系統，集CNC、PLC、操作界面以及軸控制功能于一體，通過Drive-CLiQ總線與全數字驅動SINAMICSS120 實現高速可靠通信， PLC I/O 模塊通過PROFINET連接，可自動識別，無需額外配置。大量高檔的數控功能和豐富、靈活的工件編程方法使其可以自如應用于各種加工場合。

4 EasyScreen概述

當標準的西門子界面不能滿足機床廠商或者最終用戶的需求時，可以在SINUMERIK 828D上通過“EasyScreen”編譯器設計制造商專用或者終端用戶專用的擴展操作界面，也可以用于改善標準的西門子界面，例如可以設計個性化的零件編輯畫面、人性化的機床診斷界面等。

EasyScreen采用ASCII文件配置的方式進行編寫，可以理解為西門子特有的語法格式。這使得EasyScreen設計界面不需要特殊的軟件，只需要Notepad（記事本）、Ultraedit等工具即可。

EasyScreen能夠基本實現的功能包括：可添加元素如軟鍵、變量、文本和圖片等；可自由調整畫面結構；可執行操作如切換畫面、輸入變量值和點擊軟鍵等；可訪問變量如NC、PLC和用戶變量等；可執行函數功能如預定義函數、PI服務；用戶訪問等級限定。

相關文件如下。

1）COM源文件：具體描述用戶界面的所有內容以及實現的具體功能，存放路徑為“/card/oem/SINUMERIK/hmi/proj/”。

2）INI配置文件：用來描述用戶界面如何嵌入828D/840D sl系統中、嵌入方式以及一些相關的功能定義，路徑為“/card/oem/SINUMERIK/hmi/cfg/”。

3）語言文件：用于存放用戶界面在不同語言環境下所顯示不同國家文字字符串的文件，路徑為“/card/oem/SINUMERIK/hmi/lng/”。

4）圖片文件：用于顯示在用戶界面上所使用的圖片，格式必須為png，路徑為“/card/oem/SINUMERIK/hmi/ico/icoxxx”。

5 界面設計

5.1 磨削用戶界面結構

磨削用戶界面一共需要兩個：磨1°及30°、磨削0.25°，界面之間通過軟鍵觸發。根據界面的圖片指示，操作者手動對刀，并通過軟件“裝載坐標”將當前工件坐標載入到輸入框內，并輸入相關加工參數，按下“裝載程序”，系統將自動調用加工程序，操作者直接啟動加工，用戶界面結構如圖3所示。用戶界面的內容和具體功能通過編輯custom.com文件來實現。

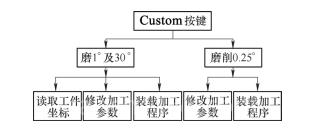

圖3　用戶界面結構示意

5.2 磨削用戶界面設計相關文件

（1）COM源文件的編輯　磨1°及30°界面、磨削0.25°界面分別如圖4、圖5所示。具體文件如下。******磨1°及30°界面******//M(Huanrao/"磨1°及30°")

DEF Edit1=(R3///,"對刀坐標1：X",,/wr2,,,fs1,,//"

$R[200]"/280,30,100/400,30,100,//),

DEF Edit2=(R3///,"     Z",,/wr2,,,fs1,,//"

$R[201]"/280,60,100/400,60,100,//),

DEF Edit3=(R3///,"對刀坐標2：X",,/wr2,,,fs1,,//"

$R[202]"/280,90,100/400,90,100,//),

DEF Edit4=(R3///," Z",,/wr2,,,fs1,,//"

$R[203]"/280,120,100/400,120,100,//),

DEF Edit5=(R3///,"倒圓半徑R：",,/wr2,,,fs1,,//"

$R[204]"/280,150,100/400,150,100,//),

DEF Edit6=(R3///,"角度α( 1°)",,/wr2,,,fs1,,//"

$R[205]"/280,180,100/400,180,100,//),

DEF Edit7=(R3///,"角度β(30°)",,/w r2,,,fs1,,//"

$R[206]"/280,210,100/400,210,100,//),

DEF Edit8=(R3///," 磨削長度 ",,/wr2,,,fs1,,//"

$R[207]"/280,240,100/400,240,100,//),

DEF Picture1=(S///,"\\cad1.png",,/wr1///5,50,330,210/460,200,0,//),

DEF Title1=(S///,"工件坐標系",,/wr1///280,270,100/400,270,100,//),

DEF Var1=(R3///,"X軸",,/wr1,,,fs1,,//"$AA_IW[

AX1]"/280,295,100/400,295,100,//),

DEF Var2=(R3///,"Z軸",,/wr1,,,fs1,,//"$AA_IW[

AX2]"/280,320,100/400,320,100,//),

DEF Var3=(R3///,"U軸",,/wr1,,,fs1,,//"$AA_IW[

AX3]"/280,345,100/400,345,100,//),

DEF Title2=(S///,"注意:確認磨頭角度位置!!!" ,,/

wr1///30,270,200///),

HS7=("磨削0.25°")

VS2=("裝載坐標1")

VS3=("裝載坐標2")

VS5=("裝載程序")

VS6=("EXIT")

PRESS(HS7)

LM("Zongrao")

END_PRESS

PRESS(VS2)

Edit1=Var3

Edit2=Var2

END_PRESS

PRESS(VS3)

Edit3=Var3

Edit4=Var2

END_PRESS

PRESS(VS5)

SP("http://NC/MPF.DIR/ES_130C_R5.MPF")

END_PRESS

PRESS(VS6)

EXIT

END_PRESS

//End

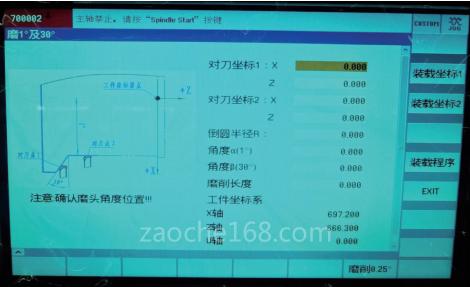

圖4　界面1示意

******磨削0.25°******

//M(Zongrao/"磨削0.25°")

DEF Title1=(S///,"說明：",,/wr1///320,30,100///),

DEF Title2=(S///,"手動移動磨頭刀對刀點，",,/wr1///320,60,200///),

DEF Title3=(S///," 啟動程序開始磨削。",,/wr1///320,90,200///),

DEF Edit1=(R3///,"磨削長度L：",,/wr2,,,fs1,,//"

$R[210]"/320,120,100/440,120,100,//),

DEF Edit2=(R3///,"關聯磨削長度l：",,/wr2,,,fs1,,//"

$R[211]"/320,150,100/440,150,100,//),

DEF Edit3=(R3///,"關聯角度調整：",,/wr2,,,fs1,,//"

$R[212]"/320,180,100/440,180,100,//),

DEF Picture1=(S///,"\\cad2.png",,/wr1///2,50,330,210/460,200,0,//),

DEF Title4=(S///,"注意：確認磨頭角度位置!!!",,/wr1///30,250,200///),

VS5=("裝載程序")

HS6=("磨1°及30°")

PRESS(VS5)

SP("http://NC/MPF.DIR/ES_025J.MPF")

END_PRESS

PRESS(HS6)

LM("Huanrao")

END_PRESS

//End

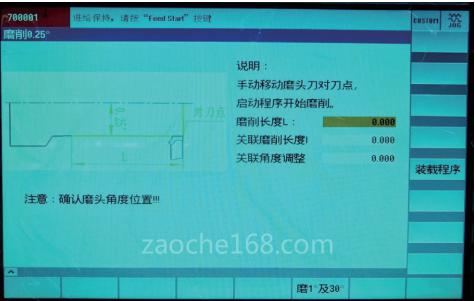

圖5　界面2示意

（2）加工程序編輯　具體加工程序如下。

******ES_130C_R5.MPF******

M4S30

M13M08

AA1:

M01

G94G1X=R200+40Z=R201-TAN(R206)*20F100

ANG=-(90-R206)RND=R204

X=R202Z=R203ANG=-R205

GOTO AA1

M30

****** ES_025J.MPF******

T1D1

M04S30M13

G94

M08

R10=$AA_IW[X]

R20=$AA_IW[Z]

AA1:

G1Z0F500

G1X=R10+TAN(0.265)*R20*2+1F200

G1X=R10+TAN(0.265)*R20*2F10

R30=$AA_IW[X]

G1X=R30F10

M01

G1X=R30+TAN(0.265)*R210*2Z=-R210F100

G1X=R30+TAN(0.265)*R210*2+TAN(R212)*R211*2Z=-(R210+R211)F20

G1X=R10+20F300

GOTO AA1

M15

M30

（3）EasyScreen嵌入Custom區配置文件　主要包括以下幾種文件。

1）Easyscreen.ini：用來指定用戶畫面所啟動的com文件。

[STARTFILES]

StartFile02=area:=Custom,dialog:=SlEsCustomDialog,startfile:=custom.com

2）Custom.ini：描述在Custom區起始畫面中的相關顯示。

[Header]

Text=Custom

[Picture]


3）Slamconfig.ini：配置Custom區入口按鈕相關屬性，如Custom區按鈕是否顯示、在主菜單中的第幾個軟鍵等。

[CUSTOM]

Visible=true

SoftkeyPosition=7

將這些文件內容放到系統相應的根目錄下，重啟系統，用戶界面就會顯示在系統Custom中。至此就通過EasyScreen完成了對界面的設計，用戶可以進行應用操作。

6 結束語

本文通過分析伸線釜磨削加工工藝需求，在西門子SINUMERIK 828D平臺上，應用EasyScreen對HMI界面進行功能擴展設計，使磨削加工操作直觀簡單，提高了加工效率，具有推廣意義。

參考文獻：

[1] 孫波，石潔芳. 基于EasyScreen在曲軸專用加工設備上的工藝界面開發[J]. 金屬加工（冷加工），2016（22）：60-62.

[2] 童金，于會龍，邢雨. 西門子EasyScreen在臂架專機刀庫管理上的應用[J]. 制造技術與機床，2012（1）：93-95.

[3] 馬國春. 基于西門子EasyScreen功能設置延時的應用技術[J]. 世界制造技術與裝備市場，2021（2）：69-71.
