眾所周知，接近開關的感應范圍和可靠性會被各種環境因素影響。比如電感式接近開關無法提供足夠的感應距離，光電傳感器因惡劣環境而運行不穩定，或目標物機械公差可能導致重復性問題等等。而磁性接近開關可解決以上所有問題。磁性接近開關不受鋁、不銹鋼、塑料、木材和水的影響，能在各種具有挑戰的場景下進行有效檢測。

ifm 的磁性接近開關基于巨磁阻 (GMR) 原理，可提高工業應用的性能和耐久性。

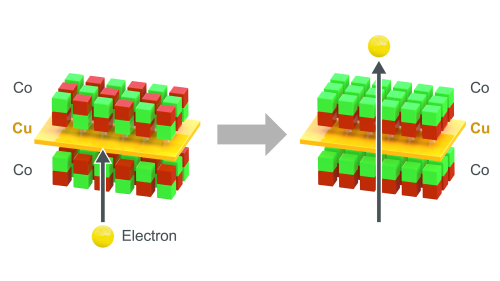

GMR 單元由三層材料組成——兩層鈷(可磁化)和一層銅(不可磁化)。在沒有施加外界磁場的情況下，由于層間的高阻抗，層中的原子不允許電子通過。然而，當施加外界磁場時，原子重新排列，電子即可通過。傳感元件使用此物理特性生成可用于指示磁性目標物位置的信號。

GMR 技術的好處是這種重新排列發生在原子級上，因此幾乎沒有任何移動部件會磨損，并且可以實現高于 500 Hz 的開關頻率。

雖然磁性開關相較于其他接近開關有更高的可靠性，但其感應范圍也會受到目標物產生磁場大小和磁鐵軸線相對于傳感器軸線的對齊方式影響，以下進行詳述。

01 感應范圍

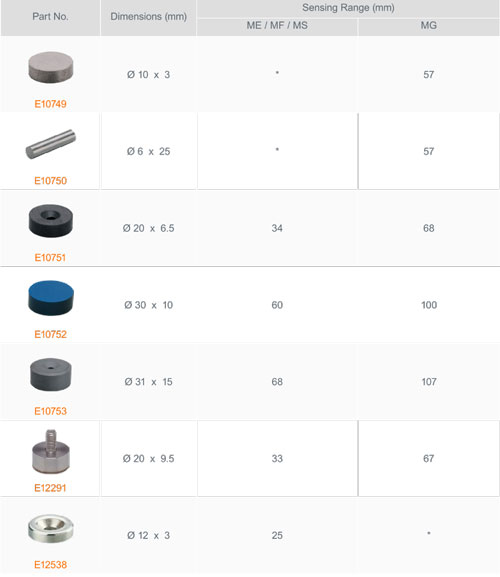

磁性接近開關的感應范圍取決于目標物產生的磁場大小。磁場大小受目標物的尺寸、形狀和材料影響。ifm磁性接近開關參數表中的感應范圍是基于具有 103 mT 磁場強度的磁性目標物。下表顯示了ifm不同型號磁性接近開關的感應范圍。

* 表示傳感器/磁性目標物組合尚未針對感應范圍進行測試

02 接近曲線

磁鐵軸線相對于傳感器軸線的對齊方式會影響磁性接近開關的感應范圍和開關特性。請注意以下四張圖片中的差異。

magnetic field lines: 磁場線

switching curve: 開關曲線

direction of movement: 移動方向

1.傳感器軸線和磁鐵軸線在一個平面上。磁鐵軸向靠近傳感器。一旦磁鐵到達開關點，輸出就會改變狀態。

2.傳感器軸線和磁鐵軸線在一個平面上。磁鐵側向靠近傳感器。當磁鐵位于傳感器的側向開關曲線內時，輸出會改變狀態。

3.傳感器軸線與磁鐵軸線成90°。這種情況會形成兩個磁場，因此會形成兩個開關點曲線。恰好在兩條曲線的中間，磁場發生了中斷。在此區域中，傳感器保持無阻尼狀態，并且取決于通過速度，信號可能會中斷。

4.傳感器軸線與磁鐵軸線成90°，磁鐵側向通過。與3類似，兩個磁場形成兩個開關點曲線和一個位于磁場中斷的中心區域。在此區域中，傳感器保持無阻尼狀態，并且取決于通過速度，信號可能會中斷。
