ifm：磁性編碼器真的不如光電編碼器嗎?

ainet.cn 2023年02月14日

旋轉編碼器是一種機電設備，可以將旋轉運動轉換成有用的電信號。它們監測：

位置

線性距離

速度

角位移

旋轉方向

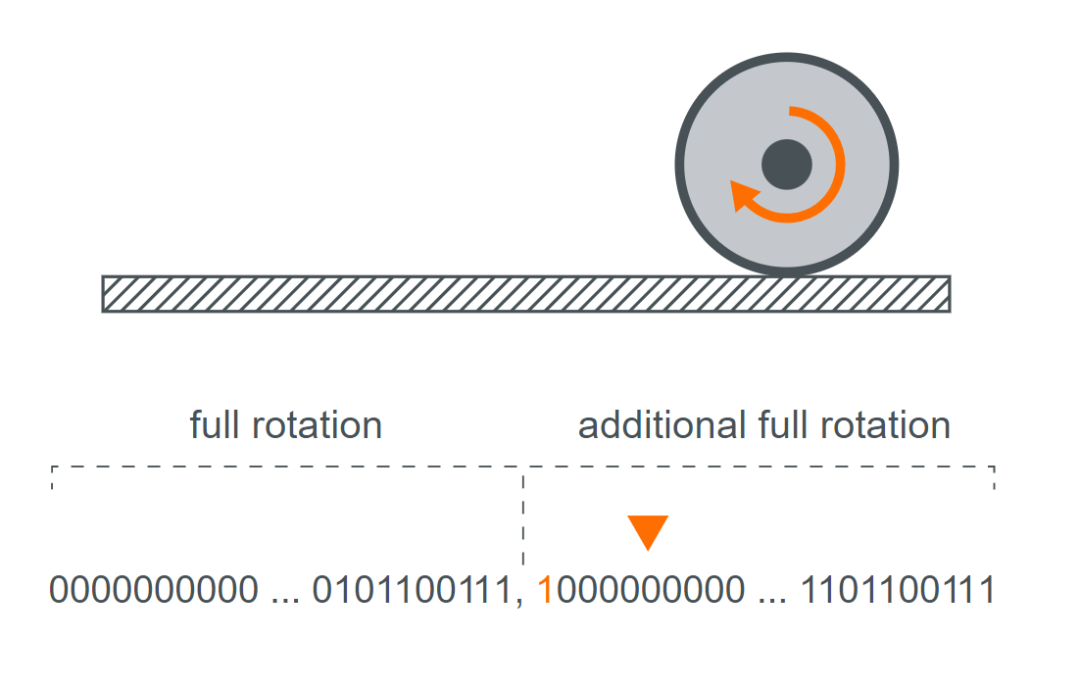

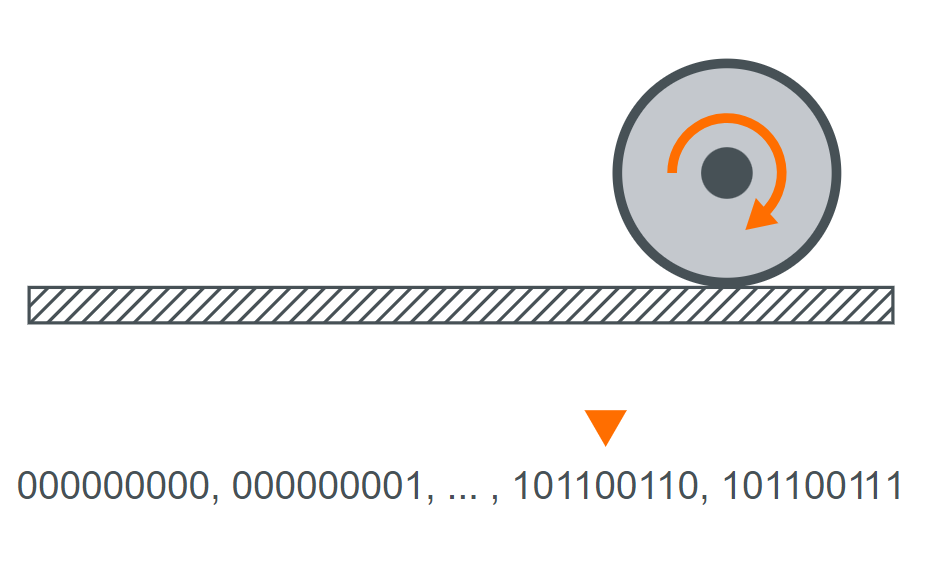

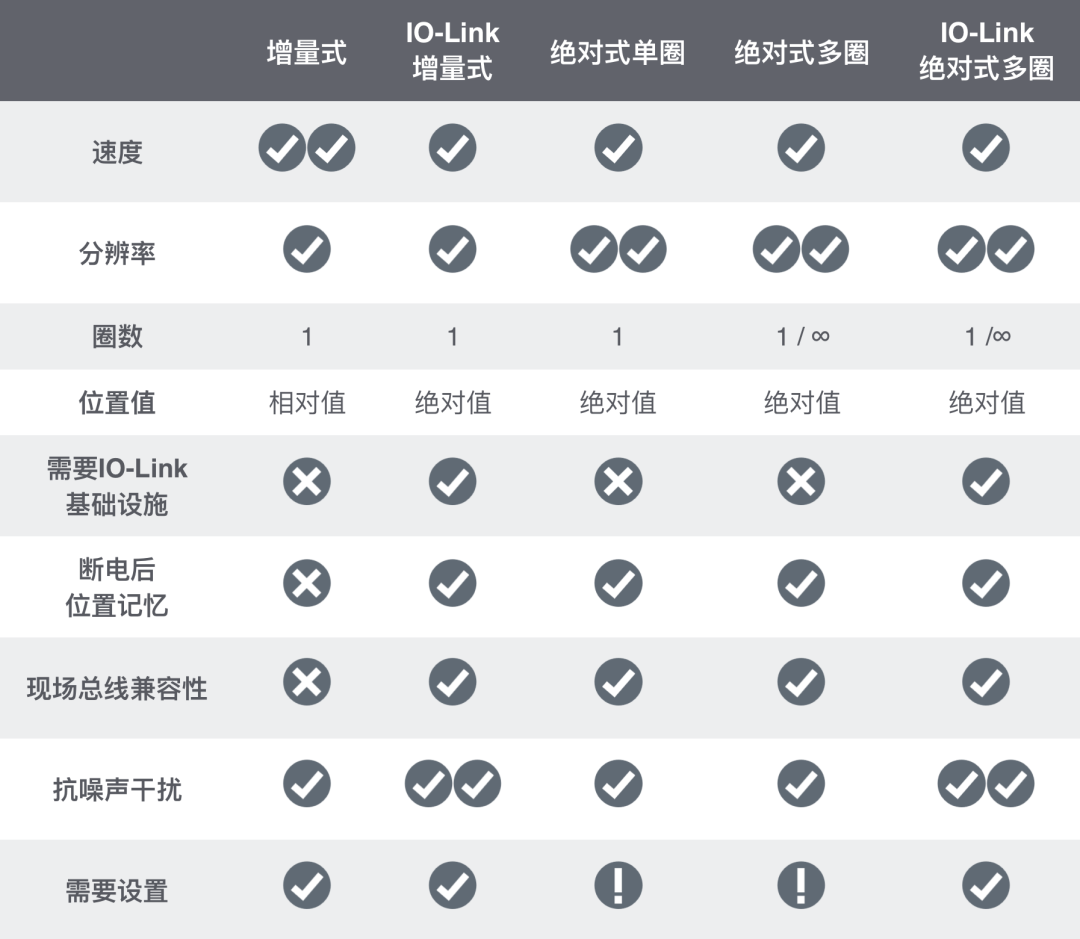

市場上編碼器主要有兩種類型 - 增量型編碼器和絕對型編碼器。增量型編碼器為編碼器上的每個增量提供一個脈沖(方波周期)。絕對型編碼器為編碼器上的每個增量提供一個唯一的編碼值。多圈版本絕對型編碼器還將圈數包括在編碼值中。

01 增量型編碼器

在軸旋轉一圈時產生的方波(脈沖)的數量被稱為分辨率。例如，一個分辨率為1024的編碼器在軸旋轉360°時將產生1024個脈沖。當參考起始點，產生的脈沖數能表示當前軸的位置。當斷電重啟時，編碼器不保留位置值。

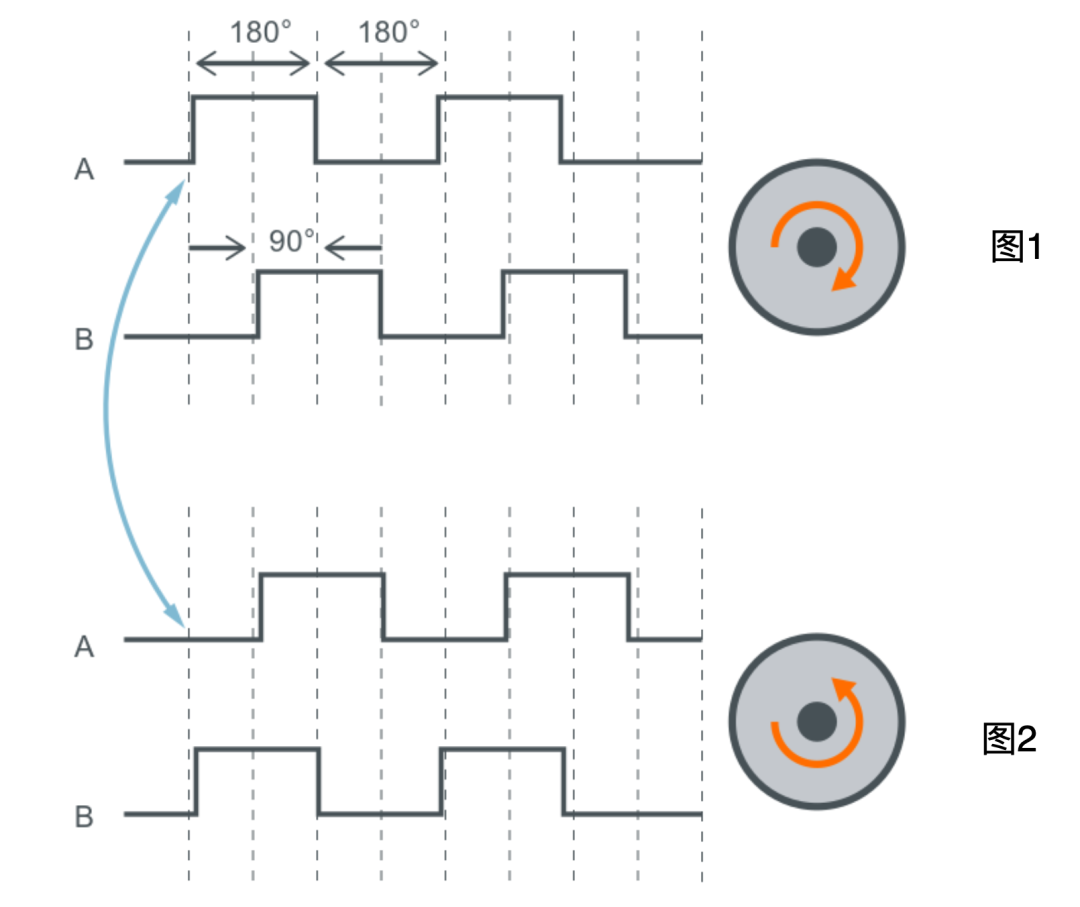

常見的增量型編碼器通常有3個輸出通道：通道A，B，Z。通道A，B相互偏移90°，可用于監測軸的旋轉方向。如果通道A先于通道B(下圖1)，則軸在順時針旋轉，增量在向上計數。如果通道B先于通道A(下圖2)，則軸在逆時針旋轉，增量在向下計數。

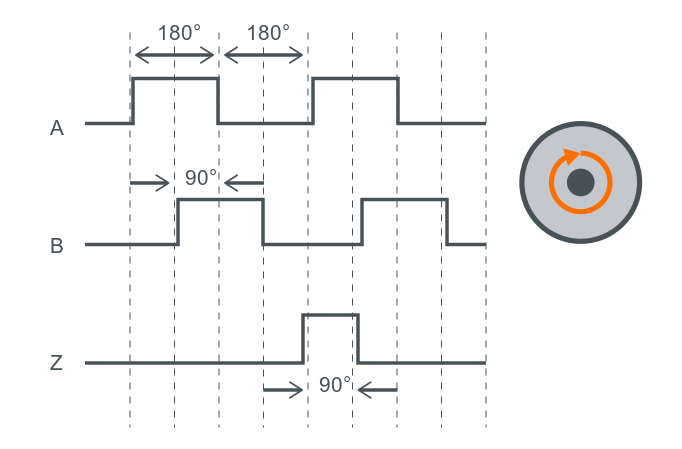

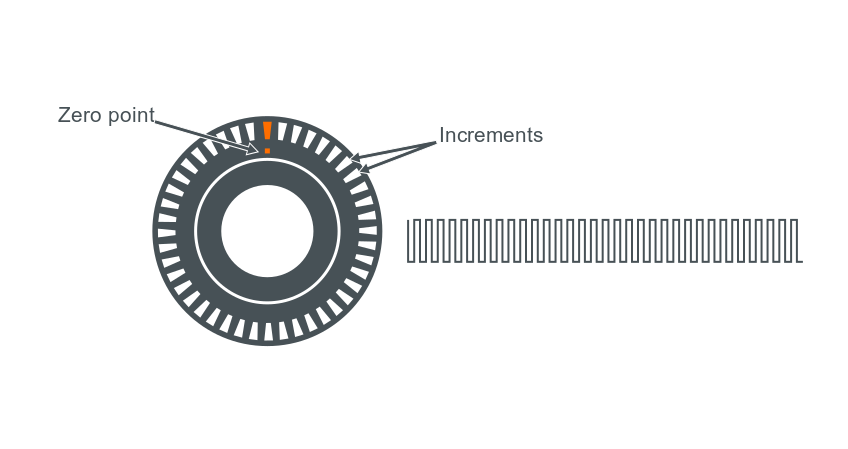

軸旋轉360°一周的過程中只產生一個Z脈沖信號。這被稱為零點或參考標記。這是一個參考點(或索引 "idx")，在這里開始計算A和B脈沖。很多時候，基于機器結構很難對準Z標記，所以使用接近開關作為參考點。

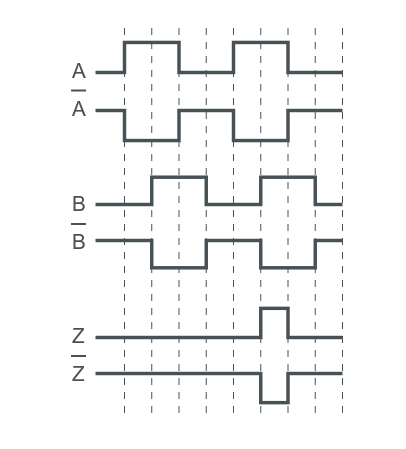

高端的增量型編碼器還包括通道A、B和Z的反轉(鏡像)狀態。通過監測反轉和非反轉狀態之間的電壓降，可以過濾和去除電氣噪聲。這對于有長電纜的應用特別有用。

增量型編碼器可以有HTL或TTL信號電平。

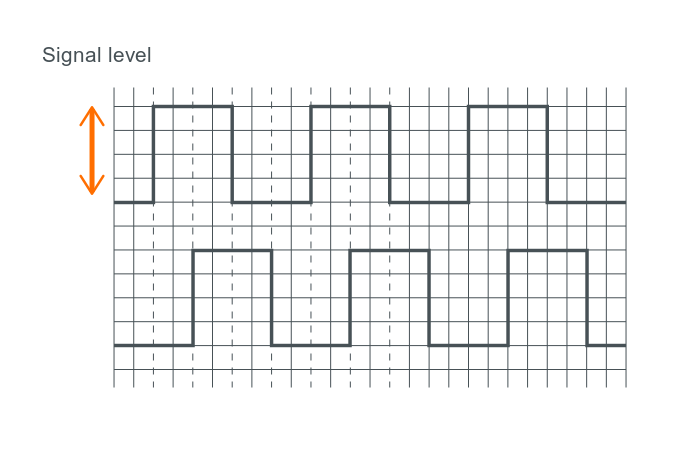

HTL - 輸出信號電平和極性與電源電壓相同。例如，如果電源電壓是+24 VDC，輸出信號就是+24 VDC。

TTL - 無論電源電壓如何，輸出信號電平為5 VDC，極性與電源電壓相同。例如，如果電源電壓是+24 VDC，輸出信號是+5 VDC。

增量型編碼器使用兩種不同類型的技術：光電和磁性。

光電型編碼器通過蝕刻在涂層玻璃盤上的間隙來通光束。當連續光束被打段時，會產生脈沖。光電型編碼器具有非常高的精度和分辨率。但是，它們制造起來很復雜、困難和昂貴。它們在高沖擊和振動的應用中也容易斷裂。

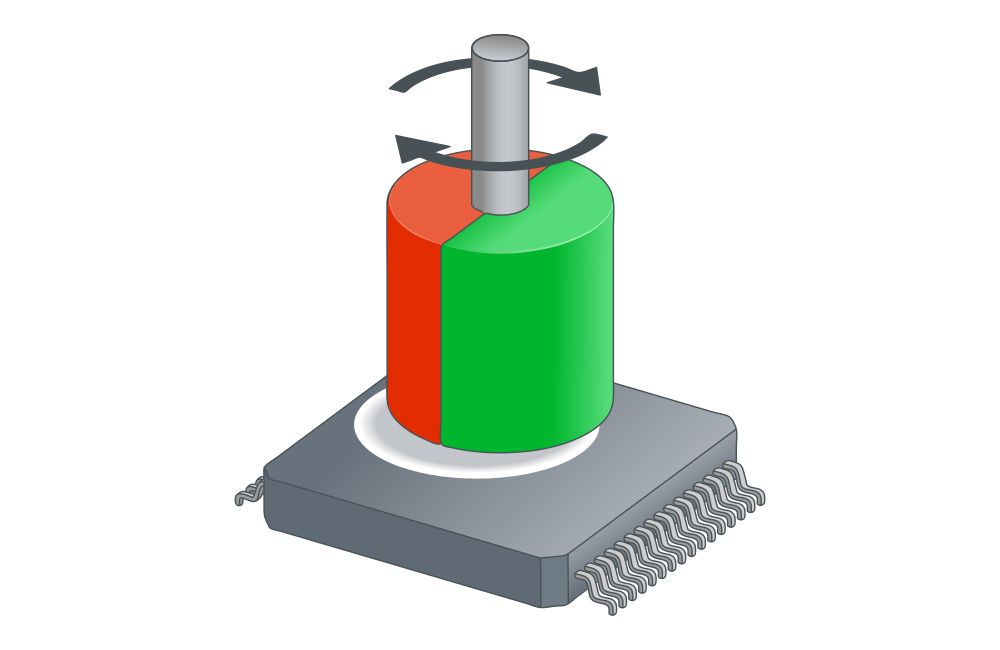

磁性編碼器通過在芯片上旋轉磁鐵并測量磁場的變化。這一信息被轉換成一系列的脈沖。這是一個簡單、緊湊的設計，可以承受高強度的沖擊和振動。

與標準的磁性編碼器相比，光電編碼器更準確，能夠提供更高的分辨率和速度。磁性技術的好處是能夠裝入更小的外殼，非常堅固，設計簡單，可以降低制造成本。

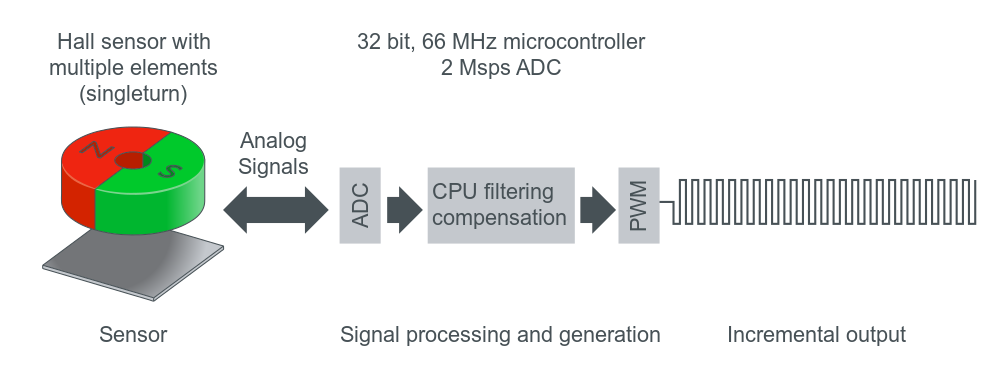

對編碼器有經驗的人通常認為磁性技術不如光學技術，因為它們的精度和響應時間下降。ifm的磁性編碼器系列優于市場上常見的磁性編碼器，與光電編碼器性能相當。這是通過使用一個32位、66兆赫的微控制器來實現的，該微控制器通過剔除噪聲來實現更高的精度。它在響應速度上也幾乎沒有滯后。
