1 后橫置驅動的應用范圍

基于后置發動機客車的一系列優點，這種布置已成為中高檔客車的主流。但在下述情況下，后縱置發動機布置難以滿足使用需求。

1) 8 米以下的高速客車：要求有貫通式的大行李箱，最高車速超過120km/h，必須選用大功率的6缸發動機。這時傳統的后縱置發動機布置由于后懸長度不足而難以實現。

2) 低入口城市客車（從前門至中門無臺階，后橋上方高地臺布置座位）：為盡可能擴大低地板區的面積，要求后懸盡可能短，這時需要發動機橫向布置。

因此，后橫置驅動裝置特別適合在8 米以下中型高速客車及低地板城市客車使用。它的冷卻系統簡單（散熱器風扇可直接裝在發動機上），但需要增加角齒輪箱等裝置而使傳動系統比后縱置發動機布置復雜很多。

在日本，7 米左右的中型客車普遍應用后橫置驅動技術，日本五十鈴、三菱、日產、日野等均有產品。在歐洲，8 米車左右的中型客車（后橫置大功率6 缸發動機、大行李艙）比8 米中巴（一般為前置發動機）在產品價格上要高近3 倍。

2 幾種后橫置驅動方式

在實際應用中，后橫置驅動主要有如下幾種方式：

1) 在變速箱后端裝角傳動器，后橋主減速器偏置。這種方式應用于大型低地板城市客車（配門式專用后橋，主減速器偏置），例如德國ZF 公司的變速器有這樣的裝置。如圖1a、1b 所示。

圖1a 圖1b

2) 設計專用變速器，把角齒輪箱合成到變速器中，如圖2 所示。目前國內有數家變速器生產廠進行這方面的研究及試制，揚州亞星試制過這種結構的樣車。

圖2

3) 在變速器后裝平行齒輪箱，動力通過中間傳動軸傳遞到獨立的角齒輪箱，再通過傳動軸輸出到后橋，如圖3a 所示。一汽客車底盤廠試制過這種結構的樣車；日本中型客車大部分也采用這一動力傳遞路線，如圖3b 所示。

圖3a 圖3b

4) 在發動機離合器后裝平行齒輪箱，動力通過中間傳動軸傳到裝在變速器輸入軸的角齒輪箱再到變速器（變速器縱向布置），然后通過傳動軸到后橋。如圖4 所示。

圖4

3 后橫置驅動的實際探索

廣州汽車制造廠在1999 年初開始設計試制 GZ6800 高速豪華客車。設計思想是作為8 米中型客車要有大的貫通式行李箱，足夠的動力；主要用于發車密度大而客流量不大的高速營運及小團隊的旅游客運。產品達到當時公路營運客車的中型高一級標準（裝用空氣懸掛后可達高二級標準）。

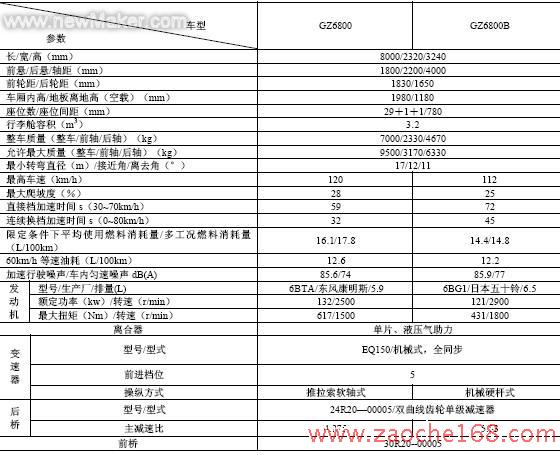

3.1 GZ6800 主要參數及總成結構

3.2 后橫置結構的主要特點

GZ6800 的后橫置驅動采用上述2.4（圖4）提到的方式，主要由三部分組成：

1) 平行齒輪箱：裝在離合器之后。動力經軸1 輸入，經齒輪2、中間輪3，由齒輪4 輸出，采用斜齒輪飛濺潤滑。油面高度設置有一定要求，過高則由于攪油損失太大導致油溫過高，過低會影響潤滑效果。日本的產品其平行齒輪箱一般采用鏈傳動方式。

2) 中間傳動軸：能采用球籠式萬向節最為理想，樣車中采用普通的十字軸萬向節。

3) 角齒輪箱：內含一對錐齒輪。

之所以采用這種方式而沒采用2.3（圖3a）所示的結構，是考慮：

1) 這種布置的平行齒輪箱、中間傳動軸、角齒輪箱所受扭矩較方案2.3 為小，結構上可輕巧一些。

2) 變速器縱向布置，變速操縱機構相對簡單，尤其對硬桿操縱而言。

3) 發動機前端面有很大空間便于散熱器、中冷器、冷卻風扇等的布置。如發動機變速器一起橫向布置，加上散熱器、中冷器、冷卻風扇及平行齒輪箱，其總長度一般超出車寬范圍。

3.2.1 主要優點

GZ6800 采用后橫置驅動后，并結合采用廣州汽車制造廠專利技術——兩段式底盤配中脊梁車身，實現了8 米以下客車裝用6 缸柴油機，并具有3.2m3 貫通式行李箱的技術突破。

1) 動力性好，采用132kW 發動機，最高車速達120km/h。

2) 車內空間利用率高，設置乘客座位29 座(7 排)，座椅間距780mm（凈間距），車內高1950mm；乘座空間大大優于同車長中巴。

3) 前懸、后懸、軸距分配合理，加之油箱布置在前段底盤中部，內置式空調蒸發器布置在車廂后部，整車軸荷分配十分理想，空載及滿載前后軸負載比都在1:2。

3.2.2 主要問題

在試驗場進行了3 萬公里可靠性定型試驗，基本上未出現重大故障；但當客戶購買作為中距離（單程400Km，其中壞路約30 km，高速公路約200 km）營運近一年時間，暴露了不少問題。這一方面反映了汽車試驗場工況跟實際使用工況有很大差異，同時也表明車輛的保養維修水平是出現問題的重要原因（在試驗場由廠專職維修人員保養，而用戶則缺乏保養常識及經驗）。

1) 后橫置驅動裝置的可靠性：在用戶使用過程中，后橫置驅動裝置發生了一系列問題，其中平行齒輪箱輸出軸斷兩次，中間傳動軸的萬向節損壞三次，角齒輪箱損壞三次。這些問題主要是設計經驗不足造成的。角齒輪箱改進設計后，再沒出現故障；但平行齒輪箱輸出軸和中間傳動軸由于種種原因限制而未能在樣車上作徹底改進。

2) 后橫置驅動裝置的噪聲問題：在使用較長時間后，傳動機構加減速時發出較大噪聲。

3) 變速操縱的平順性：由于在變速器輸入軸之前增加了一套驅動機構，輸入軸之前的轉動慣量增大，曾擔心變速器的入檔會比較困難，但實際使用過程中，入檔的平順性不存在問題。

4 結束語

采用后橫置驅動的GZ6800 高速豪華客車的開發，是廣州汽車制造廠一次不算成功的探索。本文把有關的經驗及教訓作了一個簡單的總結，希望對同行有所啟發和借鑒。

（轉載）
