系統需求

　　本系統要實現短纖倍捻機的128個單錠同時動作，在保證生產正常運行的過程中，對生產進行實時監控，根據生產中出現的異常情況，進行報警指示，并及時處理生產中出現的故障。

　　紡機單錠控制采用CAN通訊協議來實現錠子的轉動、速度快慢、停止等控制，同時回讀錠子反饋的各種信息。

　　本短纖倍捻紡機共有128個單錠，需要實現控制的同步。

　　需要對現場變頻器進行Modbus/RTU通訊，實現對變頻器的控制。

　　實時監控生產現場故障信息，如意外停車故障、變頻器過載故障等等。

　　實現對生產過程狀態指示燈顯示、故障報警燈顯示。

　　實現紡機秒級驅動脈沖信號的產生。

　　實現人機界面本地顯示和觸屏操作，要求畫面切換速度流暢，畫面操作響應時間在1秒之內。

　　要求模塊抗干擾能力強，布線方便，低成本，軟件開發方便，易于業主工程技術人員維護和升級變更系統。

　　系統描述

　　硬件部分：

　　控制器：采用ADAM-5560CE,WinCE OS，通過編程，實現紡機128個單錠的同步控制：轉動、速度、啟停等，實現本地人機界面顯示和操作，實現對現場變頻器的操控，完成紡機生產的監視、控制、報警指示和故障診斷。

　　CAN通訊模塊：采用2端口ADAM-5095 CAN模塊，接收來自控制器的信號，完成對128個單錠的控制和狀態回讀。

　　數據采集模塊：采用ADAM-5051+ADAM-5056，實現現場故障狀態的讀取和報警狀態的指示，以及紡機脈沖控制信號的產生。

　　研華控制器ADAM-5560CE是一款I(lǐng)ntel Atom Z510P 1.1GHz1GB DDR2 內存可擴展4張SD卡，可熱插拔的PAC產品，在本方案中采用WinCE操作系統，支持語言開發，可滿足本地人機界面的快速刷新顯示。研華提供了針對IO模塊、CAN通訊的API接口和庫文件供用戶使用，方便了用戶在本平臺短時間內的程序開發工作，滿足了用戶開發具有自主產權的紡機控制軟件。

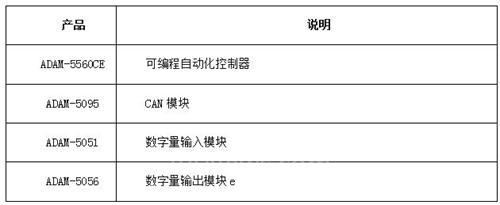

　　項目實施

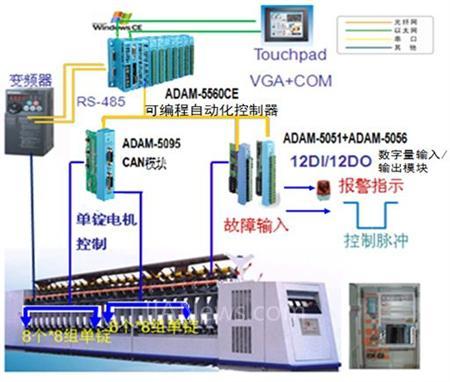

　　系統架構圖

　　總結

　　整個控制系統配置簡單，開發時間短，功能強大，這完全得益于ADAM-5560CE控制器具備PLC的可靠性、PC的強大數據處理能力和主頻高的優點;

　　滿足了用戶采用高級語言開發控制程序、通訊程序和人機界面的要求，使得ADAM-5560CE+ADAM-5095+ADAM-5051+ADAM-5056模塊成為紡機控制的最佳方案
