1.1 產品描述

　　三排鉆床主要用于刨花板、中密度纖維板、人造板等木制品的榫眼加工。該機器采用自動化控制，工作過程均為氣動裝夾工件，氣動進給刀具，具有一次性加工三排多個孔位，一次設定可連續多次操作及在控制面板顯示出總的加工次數的功能。其中, V1,V2排的鉆排可在0～90°間作任意旋轉,方便了工件多方位的加工，是櫥柜、家具廠不可少的重要設備。

　　1.2 性能特征

　　1、采用維控觸摸屏、PLC工控系統，功能強大，故障率低;

　　2、鉆排鉆孔范圍大，所有鉆頭采用快速接頭，方便快捷;

　　3、鉆孔深度、鉆孔距離均采用廣電高英開關，定位快速、準確;

　　4、采用進口原裝名牌鉆排、電機、直線導軌、經久耐用;

　　5、PLC和觸摸屏可以設置各排的電機工作和壓料延時。使控制的更為精確

　　二、方案

　　本設備分為手動模式和自動模式兩種。

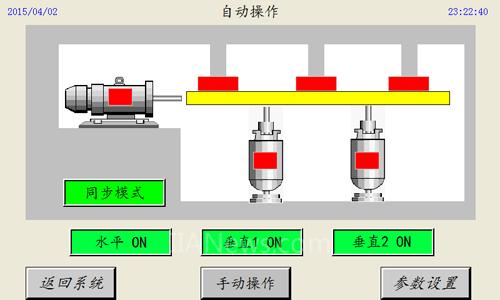

　　自動模式：自動模式時可設置每個的水平和垂直電機/氣缸的工作。在同步操作時踩下壓料壓上然后水平電機和氣缸 垂直1垂直2電機氣缸同時工作，達到上限位之后氣缸停止工作。延時之后電機停止工作。

　　在異步模式下，踩下腳踏開關后壓料開始工作 垂直1和垂直2開始工作，當垂直1工作完成之后水平電機才開始工作。

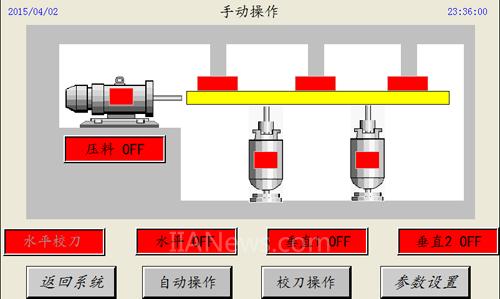

　　手動操作：手動操作可以設置壓料電磁閥 水平 垂直1和垂直2的工作，當切換到校刀工作時電機停止工作 只能氣缸工作。

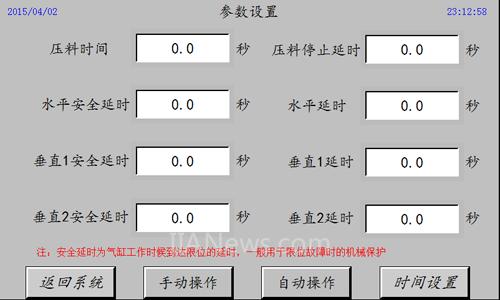

　　參數設置：根據客戶和現場的需求可自行設置各種參數和數據。

　　三、特點

　　用PLC和觸摸屏和設置更具體的參數設置，根據現場的需求可設置更為詳細和具體的參數，適應性更強。其中觸摸屏界面簡單明了，監控畫面直觀明了。

（轉載）
