一、簡介

　　切料機在各個行業都有，但是又各有區別，因?yàn)楦鱾€(gè)材料不同導致的送料方式和固定方式而不同導致的機械結構不同，但是里面的工作原理基本上都是一樣。目前這個切料機的系統就是一個切一個圓型樹膠材料或圓形紙筒的機器。

　　二、工藝要求

　　本切料機系統主要是如何去送料和尾料處理的方式。因?yàn)榱系拈L(zhǎng)度是不確定的，然而本系統的機械送料長度是一定，所以要如何去讓整條料做完，還有送料夾和切刀的位置的長度，如何去處理把他切完。

　　三、方案

　　該控制系統使用維控人機界面LEVI700lk，控制器plc使用LX2V-1208MT-A，維控伺服WKSQ-750KW

　　本系統通過觸摸屏和plc配合。觸摸屏選擇運行模式，控制還有調試。Plc控制伺服精確送料和定位。

　　四、程序和操作界面的介紹

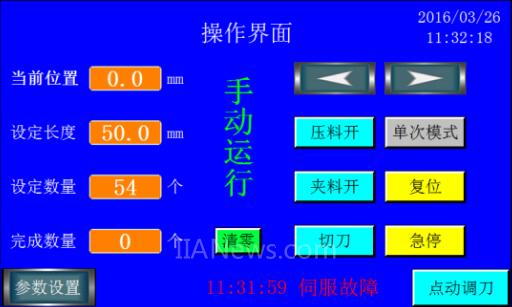

　　1、操作界面：可以顯示運行速度和產量，可以設置運行模式、切料長度、產量設置。

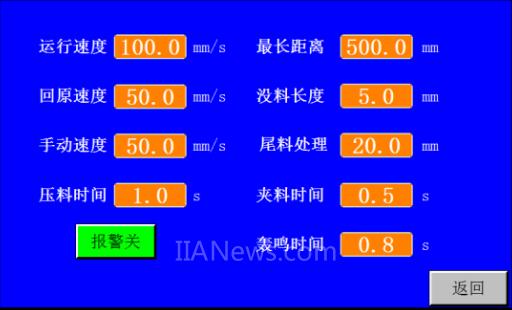

　　2、參數設置：

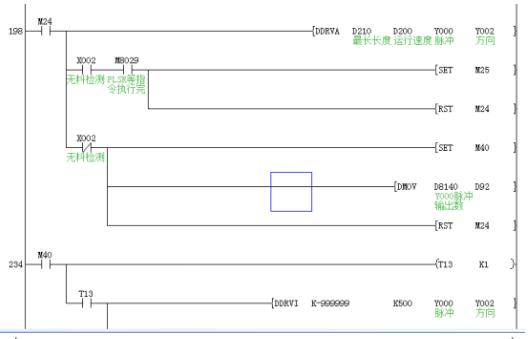

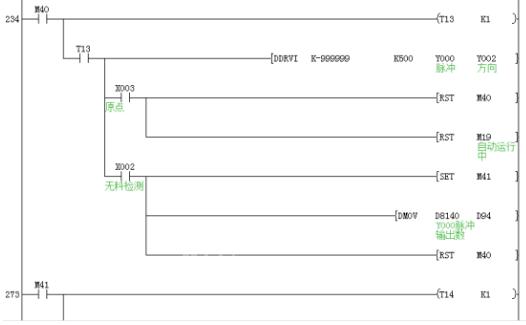

　　3、在取料過程中，通過感應器去識別料是否結束，判斷結束后，要處理去夾料末的末端。

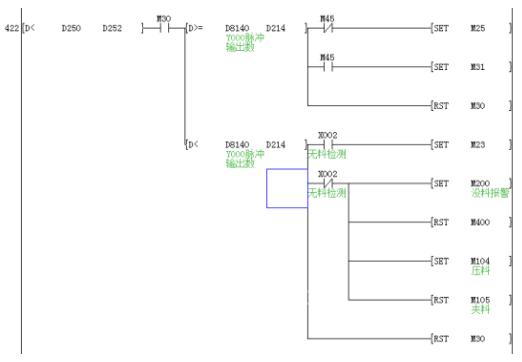

　　4、通過判斷切料長度和當前位置，還有是否為料末。選擇時候循環還是報警進入末了處理程序。

　　五、工程總結

　　這個工程的主要要注意的就是尾料處理的問題。還有怎么更好的去判斷各個工作狀態的料的剩余長度。

（轉載）
