一 、簡介

　　采用PLC+HMI和點焊機控制器配合，能更便于多方位的電流電壓等監控，更好的確保機器在正常的狀態下工作

　　二 、工藝流程

　　1、該設備主要是PLC和點焊機控制器配合做通訊。

　　2、通過模擬量來讀取電流電壓水流溫度等當前量。

　　3、判斷是否達到上下限給控制器停止啟動信號

　　4、記錄當前報警信息

　　三、方案

　　該控制系統主要采用維控人機界面LEVI-102LK，PLC主機采用LX3V-1212MT構成。

　　點焊機控制器用485通訊讀取當前焊接電流，進線電壓，溫度通過變送器轉換成4-20ma電流

　　進線電流用互感器轉換成低電流

　　四、程序簡要介紹

　　(一)觸摸屏程序：

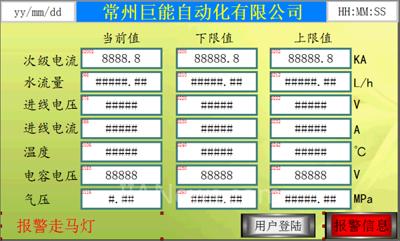

　　1、主畫面

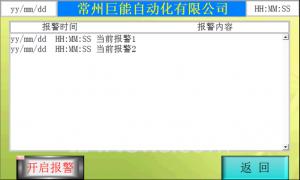

　　2、報警記錄

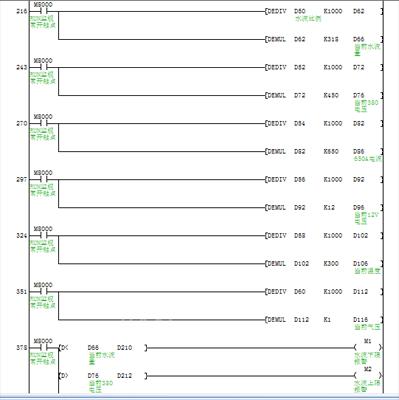

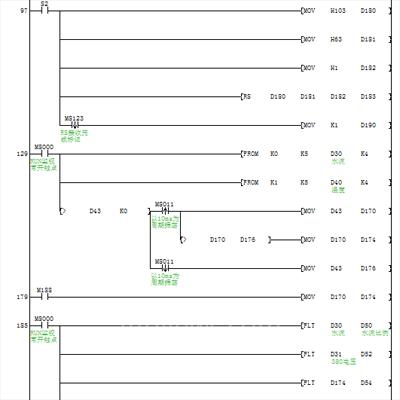

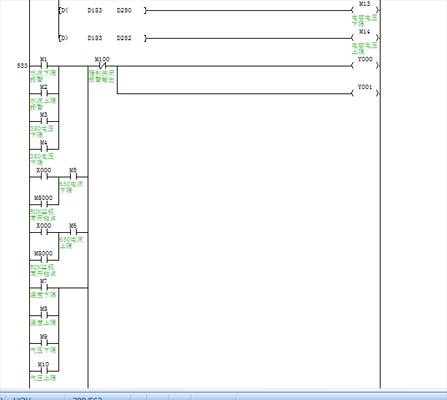

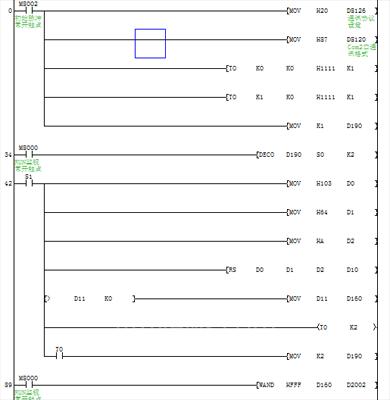

　　(二)PLC部分程序：

　　五、工程總結

　　我們的485通訊功能還是非常強大速度還是很快的在和點焊機做通訊時，因點焊機通訊比較特殊通訊成功數據會自動清零，時時讀取時開始根本看不到數據變化需要在一次通訊成功后將數據保存出來

　　模擬量模塊采樣速度也是相當快的在極短的時間內電流微弱的變化都能及時響應

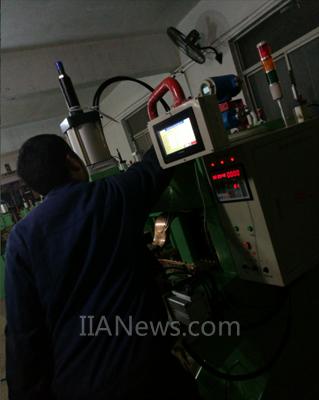

　　六、機器圖片

（轉載）
