M80 / M800系列銑床系統

　　車削用固定循環

01 什么時候需要車削用固定循環?

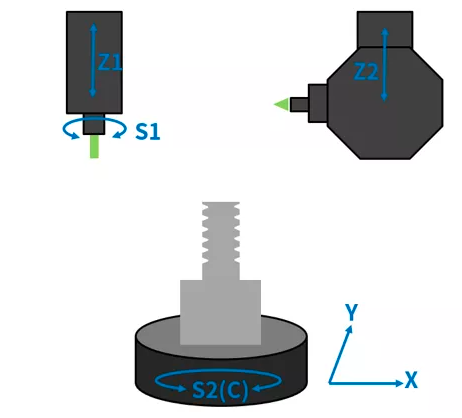

　　當今制造業對加工設備的需求越來越全面、越來越復雜，有時需要在加工中心的機床上實現車床的部分車削內容的加工(如圖1)，這時候就需要用到對應的車削固定循環指令來實現。

圖 1

02 車削用固定循環指令介紹

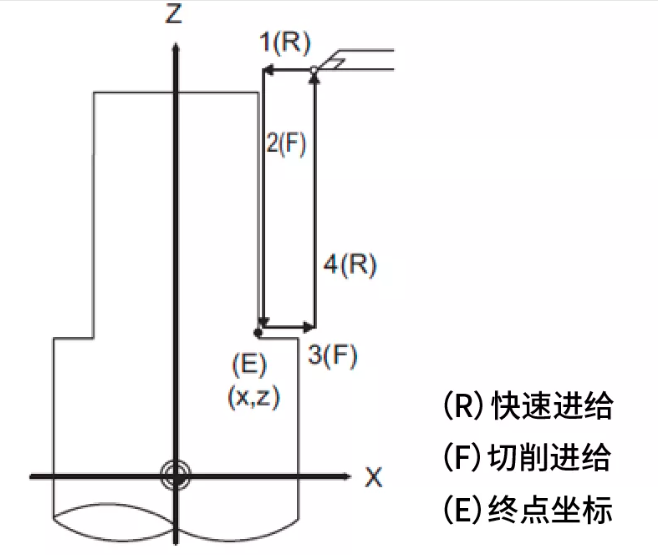

　　(1) G174縱向切削循環

　　(同一般車床指令G77/G90)

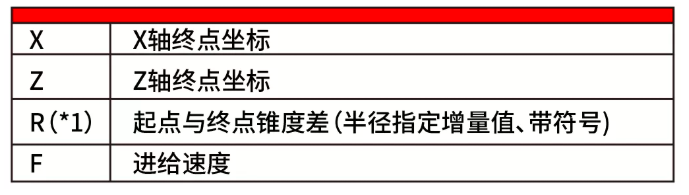

　　G174 X__ Z__ R__ F__

　　(*1)無R值與R=0時相同，表示無錐度

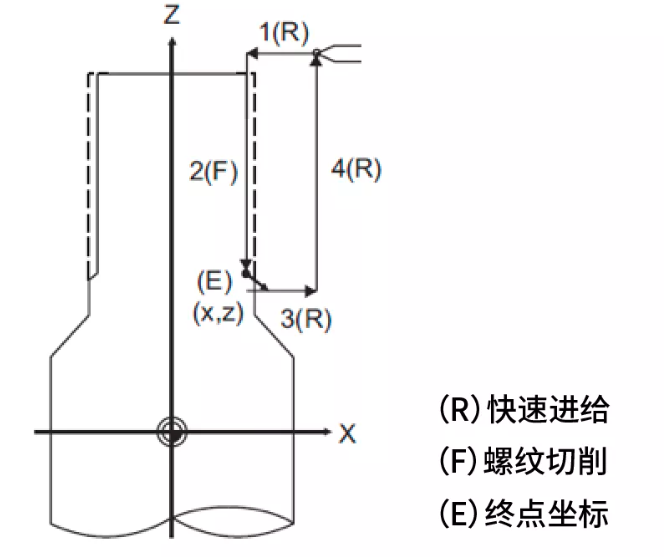

　　(2) G175螺紋切削循環

　　(同一般車床指令G78/G92)

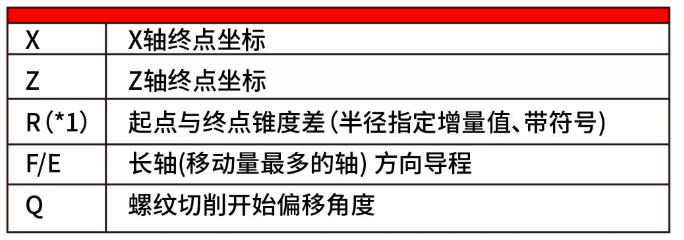

　　G175 X__ Z__ R__ F/E__ Q__

　　(*1)無R值與R=0時相同，表示無錐度

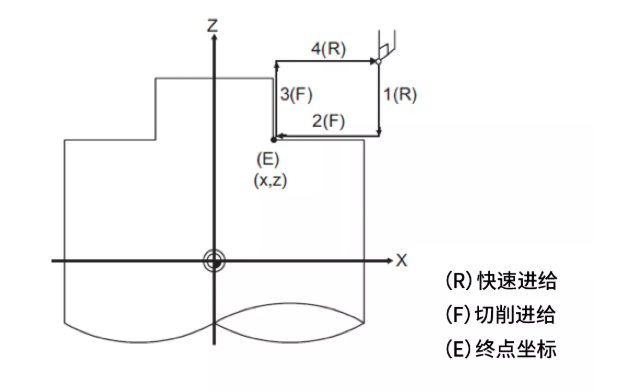

　　(3) G176端面切削循環

　　(同一般車床指令G79/G94)

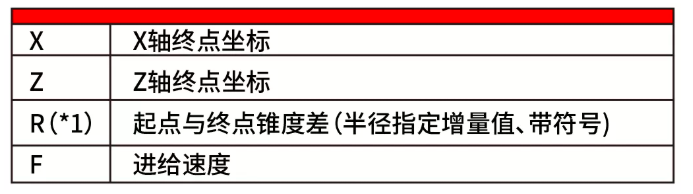

　　G176 X__ Z__ R__ F__

　　(*1)無R值與R=0時相同，表示無錐度

03 車削用固定循環指令使用注意事項

　　(1)車削用固定循環指令G174、G175、G176僅M80A及以上系統的銑床規格支持，其他系統如果使用以上指令時會發生“P34”報警。

　　(2)在使用車削用固定循環指令時，指令軸與選擇平面不一致或選擇平面軸的一方或雙方軸指令沒有移動量時會發生“P114”報警，可通過參數【#1241 set13/bit4 車削用固定循環選擇平面軸檢查無效】選擇是否將其視為程序錯誤。

　　(3)車削用固定循環指令G174、G175、G176其他詳細說明請參考對應的一般車床固定循環指令使用說明。

（轉載）
