從目前的研究及大部分車企應用情況來看，比較適用于鋁合金車身及鋼鋁混合車身的連接工藝有：鋁合金點焊、SPR、壓力連接（Clinching）、熱熔自攻絲（FDS）、弧焊、激光焊、粘接、包邊、螺柱焊、摩擦攪拌焊等。

一、鋁合金點焊

因鋁合金熔點低、線膨脹率高、導電率高、表面易氧化等特性，鋁點焊須采用大電流、短時間、多脈沖、大電極壓力，所以鋁點焊時輸出大電流對焊機、變壓器（最大達230KVA）及焊槍的供電要求高，大電極壓力需焊槍結構牢固可靠。大電流易產生強磁場，焊接工裝需防磁以防焊接時通訊信號丟失。

常見的鋁合金點焊形式有：①常規鋁合金點焊；②螺旋狀電極鋁合金點焊；③電極帶式鋁點焊。

① 常規鋁合金點焊的主要焊鉗提供商為加拿大Centerline。鋁點焊焊鉗在結最大壓力、電極帽形狀尺寸上都與傳統焊鉗有些差異。

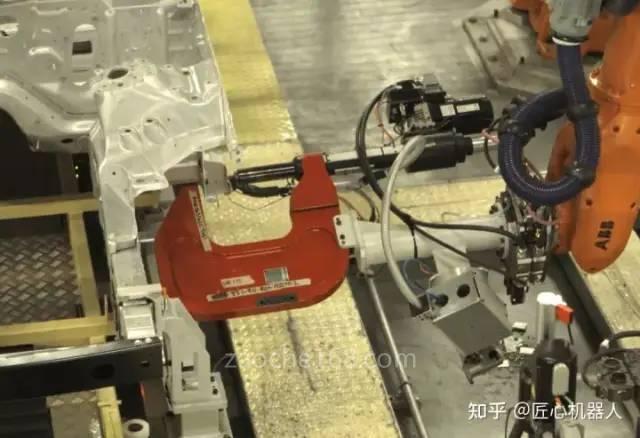

Centerline鋁點焊鉗在Tesla的應用

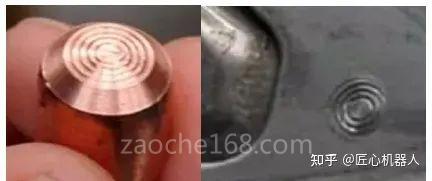

② 螺旋狀電極鋁合金點焊為GM專利技術，在凱迪拉克CT6等生產線有應用。這種電極頭表面有特殊的環狀紋路，可在鋁材表面產生不同的應力區，破碎氧化膜以得到可控制的接觸電阻。在鋁點焊生產時，還需配備相應的四刀片修磨器修出螺紋，修磨頻次為普通碳鋼點焊的5倍，約40～50點/次。

螺旋狀鋁合金點焊

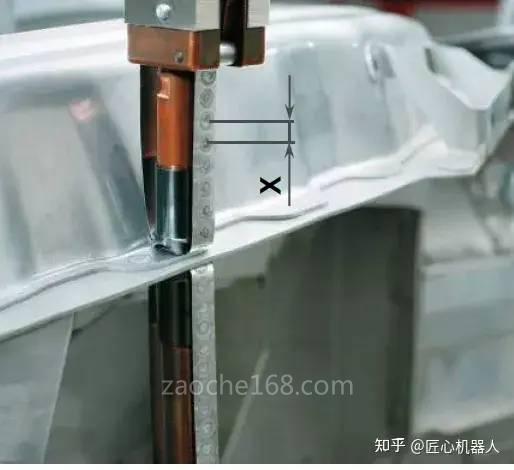

③Delta Spot是在電極和工件之間增加一條全新電極帶。每個點焊后，電極帶自動移動到下一位置，這樣使得電極表面總是清潔的，解決了鋁點焊容易從母材上黏連材料的問題，保證每個焊點都有高質量的焊接工況；70M的焊帶能焊出5000-10000個點，電極帶使用完需要重新更換。

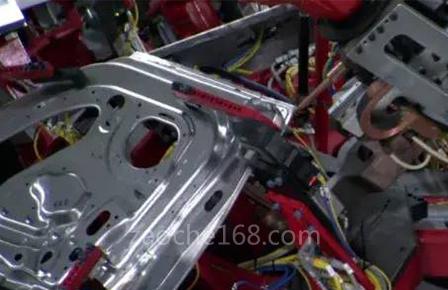

Delta Spot

二、SPR（Self-piercing rivets）

SPR屬于冷連接技術，其獨特的連接方式使其可以有效克服鋁合金、鎂合金、鈦合金等輕金屬材料導電、導熱性好，熱容小，易氧化，難于采用傳統的連接方法如點焊進行焊接的缺點。優點是：不僅適于同種材料之間的連接而且能夠?qū)崿F(xiàn)鋁—鎂、鋁—鋼、鎂—鋼、鋁合金/鎂合金/高強度鋼等金屬材料和高分子材料/復合材料的同質和異質材料的雙層和多層連接；鉚接過程低能耗，無熱效應，不會破壞涂層。

缺點是：不同材質、厚度及硬度的接頭組合需要不同的鉚釘、沖頭及沖模，鉚釘成本較貴; 設備系統成本遠高于電阻點焊; 鉚接點的平面凸起 2 ～ 3 mm，兩層板連接后再與第三層板連接時進槍方向有限制；只能使用 C 型鉚接槍；連接點處需要保留雙側的進槍空間。

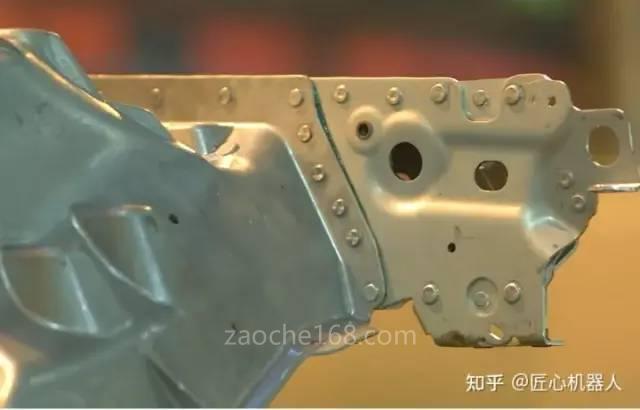

目前，SPR已廣泛應用于奧迪、寶馬、捷豹、沃爾沃、通用、福特和戴姆勒—克萊斯勒等公司鋁合金合身的制造，接頭疲勞強度可達電阻點焊的 2 倍。

國內奇瑞捷豹路虎車身普遍采用的連接工藝就是SPR。

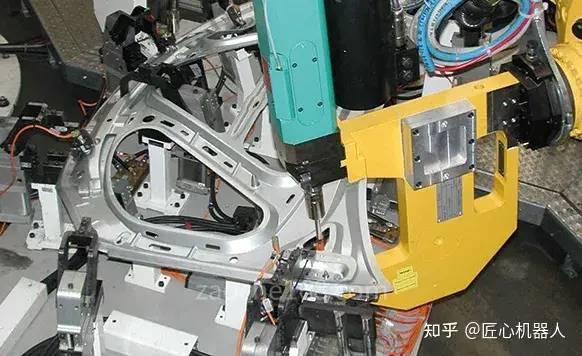

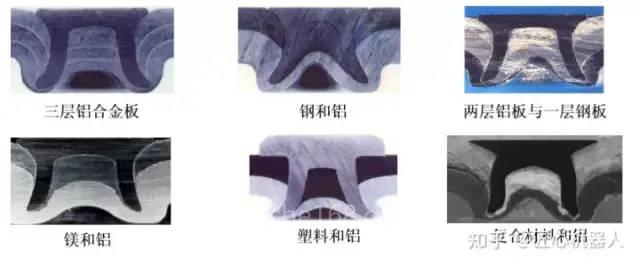

SPR 1

SPR 2

SRP 3

SPR 4

三、壓力連接（Clinching）

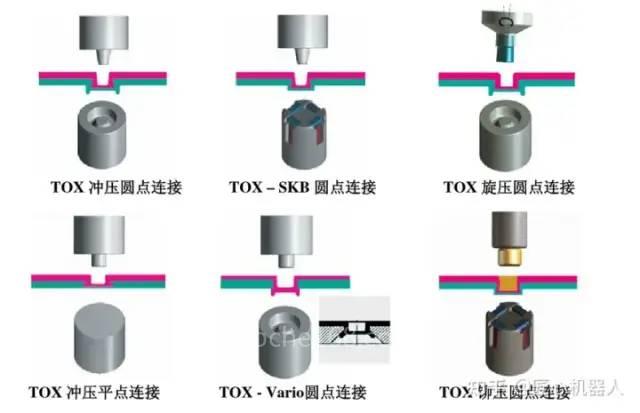

利用板件本身的冷變形能力，對板件進行壓力加工，使板件產生局部變形而將板件連接在一起的機械連接技術。

Clinching和SPR工藝相比，優點是：①它不需要額外的鉚釘，在大規模生產制造中，壓力連接的總成本要明顯低于 SPR 連接；②在連接形成過程中，板件的防銹鍍層或漆層也隨之一起塑性變形流動而無撕裂損傷，因此不會對零件表面造成破壞，也不會影響連接點處材料的抗腐蝕性及強度。

缺點是：目前其在車身結構上的應用領域基本局限于車門、發動機罩、行李倉蓋、輪罩等強度要求相對較低的地方，并不如 SPR 廣泛，主要原因在于其連接強度不如后者，而鋼鋁混合車身結構對連接點強度的要求就更高。

Clinching設備主要還是由國外廠家提供，例如：TOX、BTM等。

Clinching

Clinching

四、熱熔自攻絲（FDS）

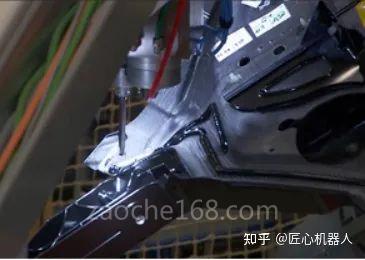

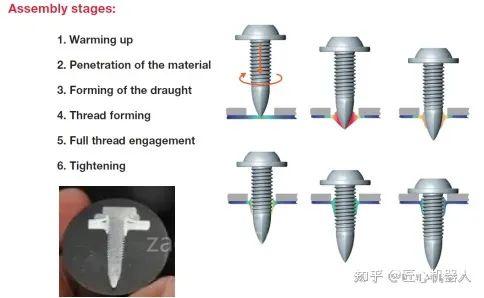

FDS 工藝通過螺釘?shù)母咚傩D(zhuǎn)軟化待連接板材，并在巨大的軸向壓力作用下擠壓并旋入待連接板材，最終在板材與螺釘之間形成螺紋連接，而中心孔處的母材則被擠出并在下層板的底部形成一個環狀套管。

FDS工藝的優點有：①因?yàn)槁葆敳恍枰冃?，因此可以用來連接包括超高強鋼、鋁鎂合金、復合材料在內的異種材料; ②單面進槍，可用于封閉型腔結構、壁厚大或封閉腔體，無法使用SPR或Clinch；③板件被加熱，板件與螺釘接觸好，連接強度大。

FDS工藝的缺點有：①設備系統成本遠高于電阻點焊，鉚釘成本高( 單價 0． 15 歐元) ; ②單面施力，連接時需要高強度剛性支撐; ③操作時間長，約為 5 ～ 8 s; ④工藝完成后材料正反面均有較大凸起，螺釘尺寸較長，如果大量使用會增加車身自重，同時過長的露出部分也會對車身的設計與制造產生影響; ⑤因?yàn)橄聦右@穿，接頭的防腐能力會下降。

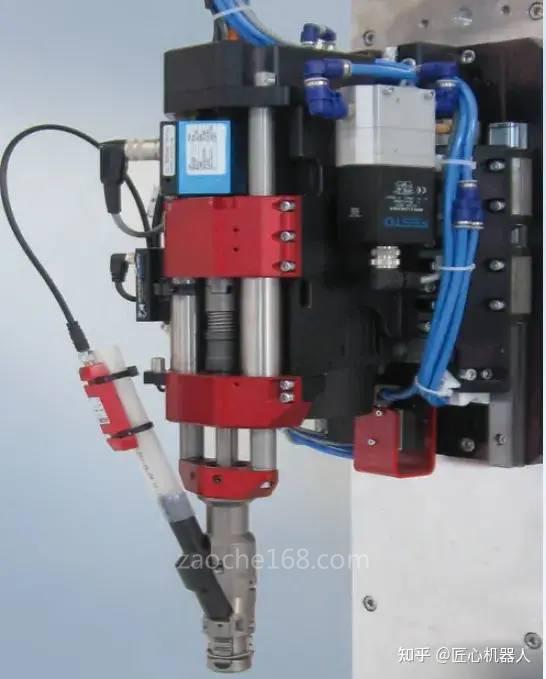

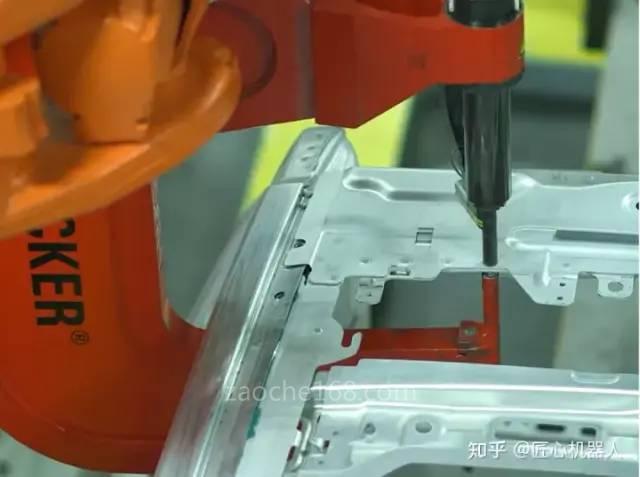

FDS 1

FDS 1

FDS設備主要還是由國外廠家提供，例如：Weber/Stoger/Deparg等。

五、鋁合金弧焊

鋁合金的主要弧焊焊接特性及注意事項有：

①低熔點，550~660℃；

②鋁表面的高熔點氧化膜（熔點2040℃），使焊接難以進行，易形成未熔合和氣孔；

③鋁的熱膨脹系數是鋼的兩倍，因此焊接變形及焊接應力增加；

④需要采用低熱輸入量焊接工藝，因?yàn)闊彷斎霑?huì)導致熱影響區強度柔化，加大工件內應力和變形，增加裂紋的敏感度；

⑤鋁的熱導性是鋼的四倍，起弧需要大的電流，收弧采用小電流；

⑥因?yàn)殇X焊絲較軟及熱膨脹系數大，和焊絲接觸的硬件需要特殊設置；

目前對于鋁合金弧焊比較成熟的技術是Fronius CMT和Lincoln 先進工藝焊機的交流脈沖技術，在此不多做介紹，可以與焊接設備廠家進行詳細交流。

六、激光釬焊

激光釬焊在鋼制白車身上有廣泛應用，例如頂蓋、后尾門、側圍流水槽等部位。

與常規熔化焊相比，激光釬焊具有極高的能量密度、精確控制的局部熱輸入和加熱方位、焊接速度快等優勢，早已應用于鋁/鋼異種金屬的連接。

優點是：①連接法蘭小，節約材料；②可實現鋼和鋁異種金屬的連接；③可精確調節和控制熱輸入，熱影響區和變形小，可以焊接特殊結構；④焊縫成形美觀、質量穩定，焊后僅需簡單處理甚至無需處理；

缺點是：①激光聚焦光斑直徑細小導致工件焊接裝配精度要求高，通常裝配間隙、錯邊量需小于 0.1mm或板厚的 10％，增大了具有復雜三維焊縫焊接結構的實施難度；②由于室溫條件下鋁合金對激光的反射率高達 90%，因而鋁合金激光深熔焊接要求激光器具有較高的功率。

七、粘接&粘鉚復合連接

膠接在汽車工業中的應用已經有很長時間的歷史，與其他連接方法相比，膠粘連接有其獨特優勢：粘接采用面接觸而非點或線接觸，與點焊及鉚接相比，不易產生應力集中，連接強度和剛度以及疲勞強度也相對較高，而且連接范圍廣，能應用于各種輕金屬、鋼材以及不同材料的連接。

膠粘劑在車身上的應用，最初是以防腐和密封為目的，后來逐步發展到對連接的剛度和強度也提出較高的要求，新一代結構膠粘劑具有高強度高剛度，同時在沖擊載荷作用的時候又具有足夠的韌性和柔性的特點，能夠滿足車身結構的需求，擴大了膠粘連接的應用范圍。

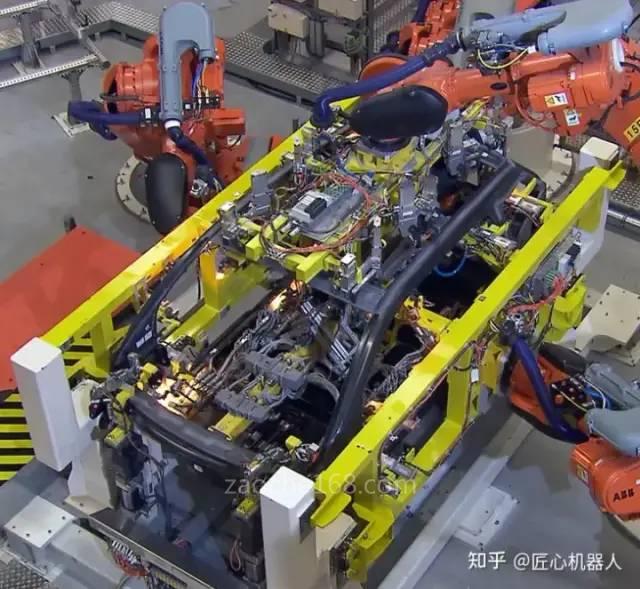

BMW i3碳素纖維跑車主要的連接工藝就是粘接（如下圖所示）。

但膠粘連接也有其固有缺點，首先，由于其聚合物的本身特性，在相對較惡劣的環境下，粘膠劑的連接效果容易受溫度和濕度的影響，對二者比較敏感；其次，膠的凝固需要加熱且耗時較長，凝固之前需要對板料進行固定以防板間相互滑動；最后，膠接破壞形式是突然性開裂，失效時承受的載荷瞬間降為零，在車身結構中應用時存在著安全隱患，故而粘接一般是和鉚接一起形成鉚粘復合連接共同應用于車身結構。

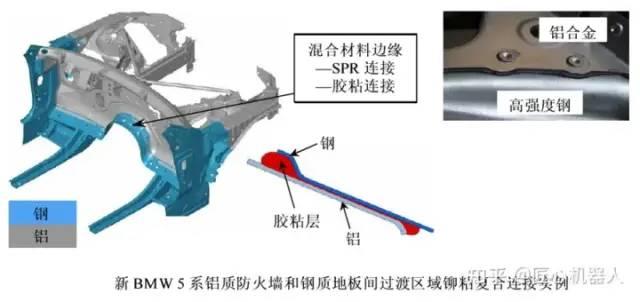

捷豹 Jaguar XJ 全鋁車身、BMW5、BMW7車身中普遍使用了鉚粘復合連接。盡管鉚粘復合連接技術在實際車身結構制造中有了一定的應用，但從國內外的研究及應用的現狀來看，其在車身上的全面運用還處于初級階段，相關理論研究也還不成熟。例如，鉚粘復合連接所獲得的接頭的強度和剛度性能、疲勞特性、吸能特性等并不是鉚接和粘接的簡單相加。

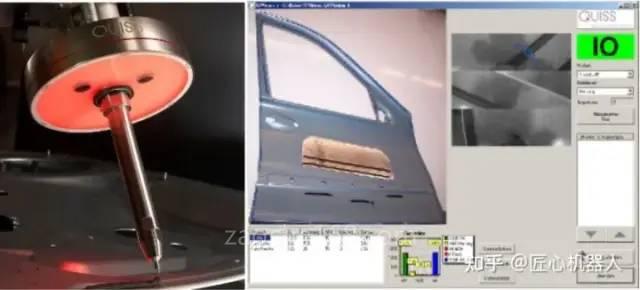

結構膠由于黏度比較大，需要比較高的使用溫度。為了避開鉚接點需要點段式涂膠，所以對涂膠設備的要求也比較高。因結構膠的質量對車身強度有較大影響，所以大部分的結構膠都采用實時視覺系統對涂膠缺陷進行監測，比如Cognex、Quiss、Coherix等品牌。

八、包邊連接

車身覆蓋于外形質量要求高、精度控制嚴，傳統模壓和包邊專機（Table-Top）包邊投入大、柔性差，機器人滾壓工藝成為包邊柔性化的必然趨勢。國外成熟的汽車設備供應商已有很多具備了柔性化鋁合金包邊技術，例如德國Thyssen Krupp、日本Hirotec、德國Edag和英國DVA等公司。

鋁合金板料在常溫下的延展性能較差，很就難采用和鋼件板料一樣的冷加工工藝成形。鋁合金板料在成形方面存在的一些不足，主要體現在以下幾點：

1. 鋁合金板料的成形性能不及鋼板的好，特別是在薄板方面。由于鋁合金板料局部拉延性能不及鋼板那么好，容易在成形過程中產生裂紋，尤其是形狀較復雜的零件更容易產生，所以難以良好成形。

2. 鋁合金板料成形過程中的機械、力學性能波動較大。金屬板料在軋制過程中基本上都存在性能指標的波動。這些波動將造成實際沖壓結果與工藝設計預測有偏差，嚴重時，甚至?xí)霈F(xiàn)沖壓質量問題。

3. 在回彈方面，鋁合金板料成形后的回彈比鋼板成形后的回彈控制更難。由于鋁合金板料的彈性模量只有鋼板的1/3，所以成形過程中鋁合金板料產生的回彈將遠遠大于鋼板，進一步使得成形后零件的表面質量難以得到保證。

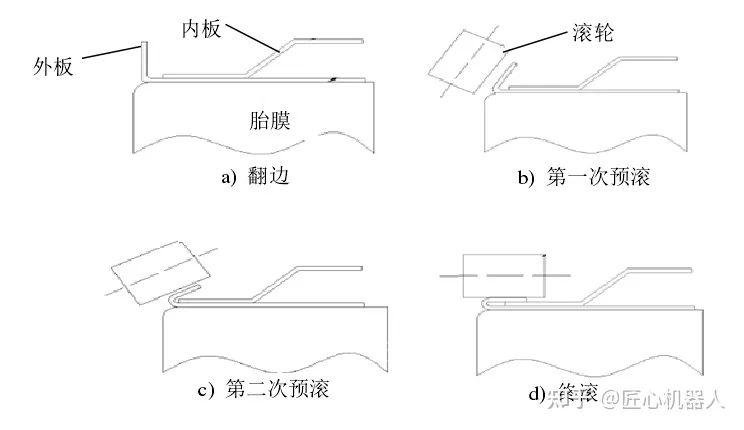

一般包邊工藝都是可以分為兩步，預包邊和終包邊。預包邊可根據材料和翻邊角度設置為2~3次，例如90°-60°-30°。

由于鋁合金包邊成形的特殊性，容易產生裂紋和斷裂，所以在滾邊中一般都采用小變形多道次滾壓的方法，一般 3 次或以上，這就使得鋁合金滾邊的效率大大的降低。

三輪兩道次滾邊，既可提升滾邊效率，也可降低鋁合金板件滾邊后的波浪系數和伸縮量。

影響滾邊效果的工藝參數主要有 TCP-RTP、翻邊角度、滾邊速度、滾輪直徑、滾邊壓力等；另一類是板件沖壓成型的參數，如翻邊高度、板件曲率半徑等。

機器人滾邊成型過程非常復雜，在滾邊過程中根據待滾邊板件的材料性能、不同區域的成型特點、板件滾邊后的質量檢驗標準、生產節拍等要求，確定不同的滾邊工藝參數。需要進行深入系統的研究和試驗。

九、螺柱焊

鋁合金螺柱焊以拉弧式為主。焊槍中的磁力提升機構使螺柱上升引弧，導致螺柱斷面和工件融化。

十、攪拌摩擦焊

鋁合金螺柱焊以拉弧式為主。焊槍中的磁力提升機構使螺柱上升引弧，導致螺柱斷面和工件融化。

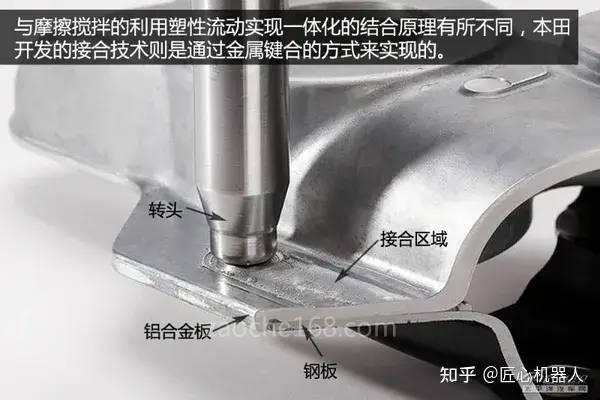

以上是鋁合金車身或鋼鋁混合車身常用的連接工藝，還有一些其他工藝不在此做介紹，例如螺柱焊、摩擦攪拌焊和金屬鍵合連接等。

連接工藝有時候也不是孤立存在的，有些工位可能同時用到鋁合金點焊、SPR和FDS，可以通過自動工具切換系統來切換，例如：ATI公司的產品可以實現鋁點焊焊鉗、SPR鉚槍和FDS槍之間的切換，滿足了工藝的柔性化。

鋁合金及鋼鋁混合車身的連接工藝方式主要取決于車身材料及結構設計。

真正意義上的輕量化必須以保證車輛的安全性為最基本的前提，面對世界各國日益嚴格的碰撞法規，鋼鋁混合車身結構輕量化設計面臨的一個重要挑戰就是如何滿足車輛的碰撞法規，保證汽車的安全性。
