項目背景

　　對于一些大中型企業車間，都需要對半成品更換加工區域，而且考慮到車間運輸空間有限，無法容納叉車、液壓車等搬運工具，只能通過人工搬運，導致人力成本高且效率低下。中電科儀器儀表有限公司便是這樣的問題。

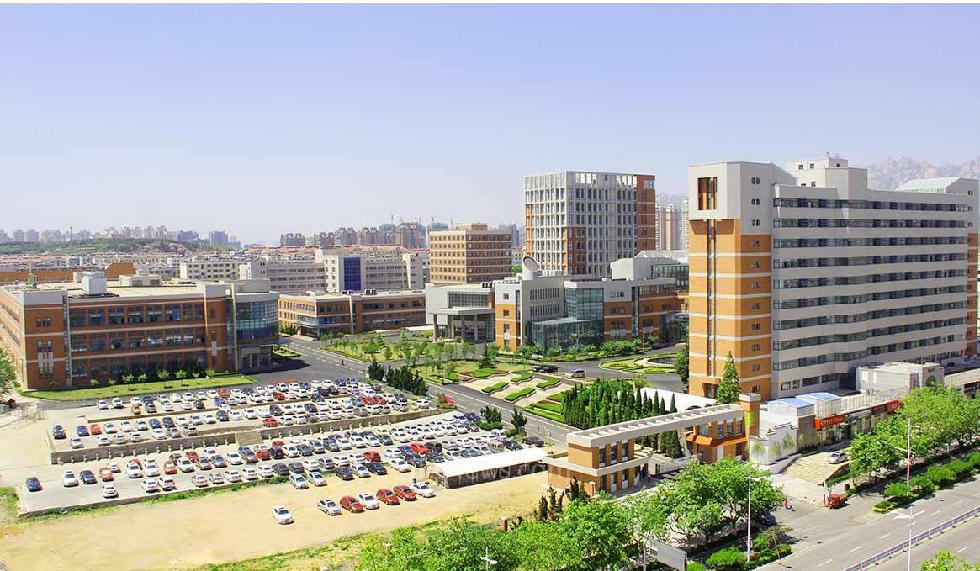

　　中電科儀器儀表有限公司成立于2015年5月，本部位于青島，是一家知名國企。主要從事微波、光電通信、數字通信、基礎通用類測量?jī)x器以及自動測試系統、微波毫米波部件等產品的研制、開發和批量生產，并為軍、民用電子元器件、整機和系統的研制、生產提供檢測手段。公司產品與技術廣泛應用于衛星、通信、導航、雷達、科研、教育等領域，并為載人航天工程、探月工程、光纖通信干線工程、大飛機制造等國家重點項目提供配套保障。

　　隨著公司業務快速發展，原本的人工搬運不僅人力成本高、效率低，而且還存在安全隱患，極大的阻礙了生產車間的生產效率，急需解決車間物流自動化的問題。

　　客戶課題

　　由于工廠車間電路板制作區與裝配區、機械裝配區、調試區、老化間分布在生產車間的不同區域，電路板制作完成后需要人力搬運至裝配區，裝配完成后再搬運至調試區，調試完成后還需要到老化間進行老化實驗，頻繁的物流運轉導致人力投入大且生產效率低，急需提升工廠物流運輸自動化與智能化。

　　仙知方案

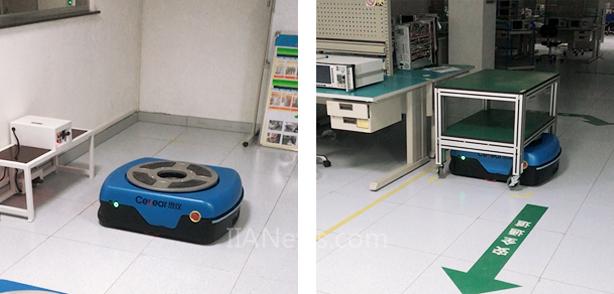

　　中電科儀器儀表有限公司經過多方考察與仔細對比之后，最終選擇了移動機器人領域內的佼佼者——仙知機器人?；谶@樣的課題，仙知機器人僅用2臺基于SRC的潛伏頂升移動機器人，便幫客戶解決了靈活搬運的問題。

　　根據客戶現場情況，共有四個生產區域，包括機械裝配區(1個工位)，電路板裝配區(2個工位)，調試區(8個工位)，老化間(1個工位) ，共有11個工位。

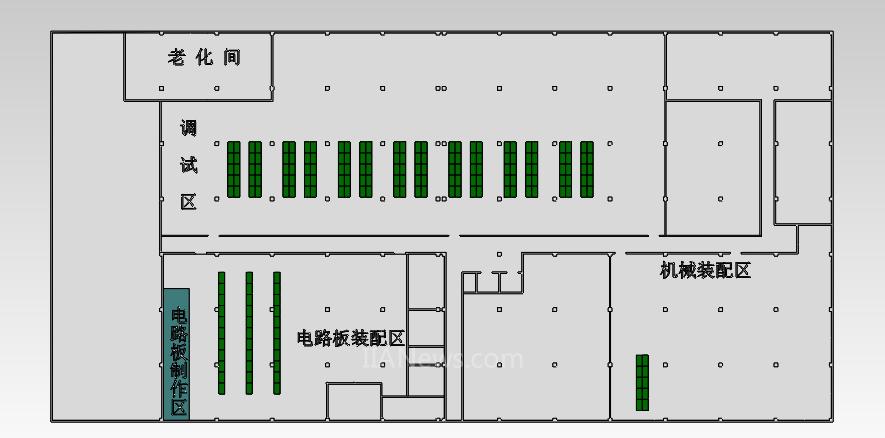

　　車間布置圖

　　軟、硬件配置

　　硬件：基于SRC潛伏頂升移動機器人(2臺)、充電樁(2臺)、調度服務器(1臺)、呼叫平板(11臺)

　　軟件：Roboshop、RoboRoute

　　具體實施流程

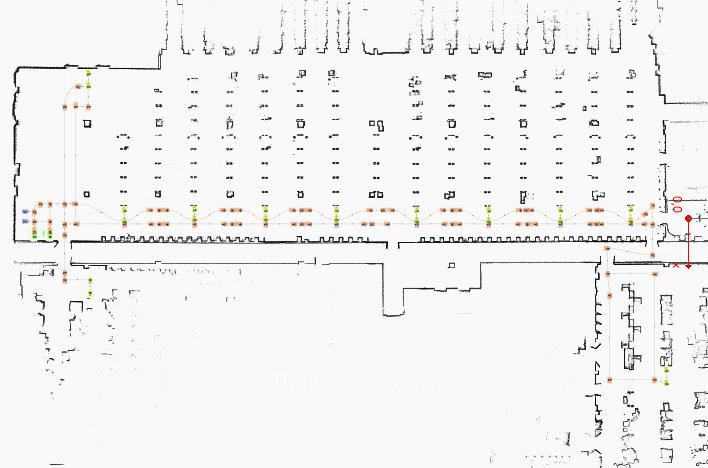

　　Roboshop掃描圖

　　(1)先通過仙知機器人可視化操作軟件Roboshop完成地圖構建，站點、路線及區域編輯，包括機器人工作任務序列編輯;

　　(2)工作任務序列編輯完成后，在每一個工位都配備1臺呼叫平板。當該工位有搬運需求時，通過平板發送任務需求，多機調度系統RoboRoute會安排距離最近的一臺機器人來完成搬運任務。

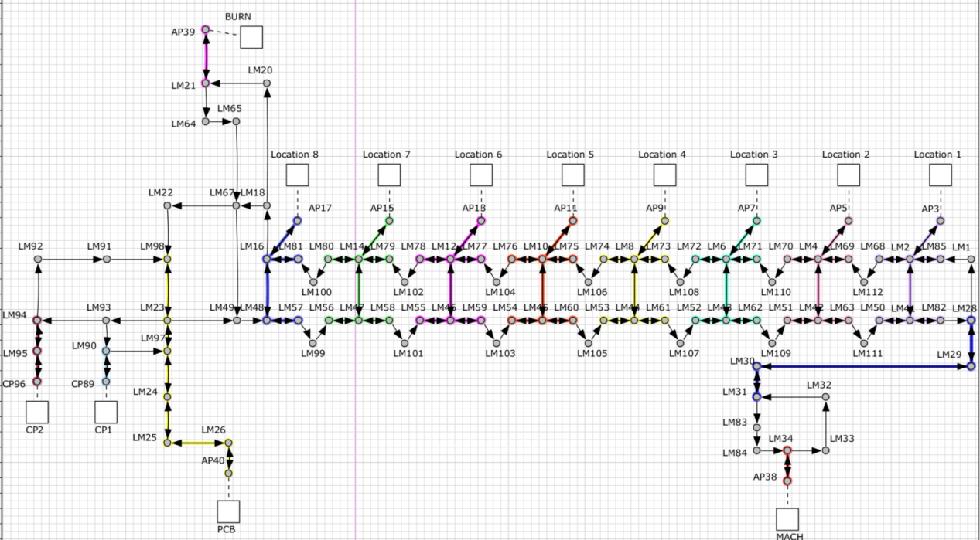

　　RoboRoute調度圖

　　根據訂單要求，兩臺頂升車均可完成

　?、贆C(jī)械裝配區與調試區之間的運輸

　　②電路板裝配區與調試區之間的運輸

　　③調試區與老化區之間的運輸

　　所有的工位之間都可實現雙向運輸。

　　(3)如果有機器人電量較低時，RoboRoute便會調度它自動行駛到充電樁位置進行充電，從而保證了生產車間全天候不間斷運輸。

　　實施難點及對策

　　難點：由于車間現場空間狹窄，當車體背負貨架后運行時，只允許1臺機器人通過;需要有效的調度，才能保證2臺機器人不會同時出現在狹窄的通道，從而避免出現碰撞、死鎖等問題。

　　對策：利用仙知機器人多機調度軟件RoboRoute，將現場進行區域劃分。參考上面RoboRoute調度圖，每一個顏色被設置成一個資源區，即當其中一臺車處于資源區，另一臺車只能在資源區外運行或等候，這樣便解決了客戶的難題。

　　給客戶帶來的價值

　　一方面，用機器人取代人工搬運，解放了人力，讓技術人員有更多時間和精力投入產品研發與測試，有利于節約時間成本和人力成本，提高了車間的生產效率;另一方面，推動車間實現了自動化與智能化。

　　仙知優勢

　　1、激光SLAM導航

　　仙知采用激光導航，不僅安全性高、靈活性強;而且一次性投入，沒有后期成本。相較于傳統的磁條導航、二維碼導航移動機器人，仙知機器人激光導航解決方案不需要在車間地面鋪設磁條、二維碼等定位設施，也不需要后期維護地面的磁條與二維碼;仙知機器人在3D SLAM基礎上結合多傳感器，在增強定位導航穩定性的同時，實現了對場景語義的理解，能夠自主避障，安全性高、靈活性強。

　　2、多機調度系統RoboRoute

　　仙知機器人自主研發的多機調度系統RoboRoute，實現多機協同作業的同時靈活，大幅度提高了作業效率。

　　3、定位精準 超長續航

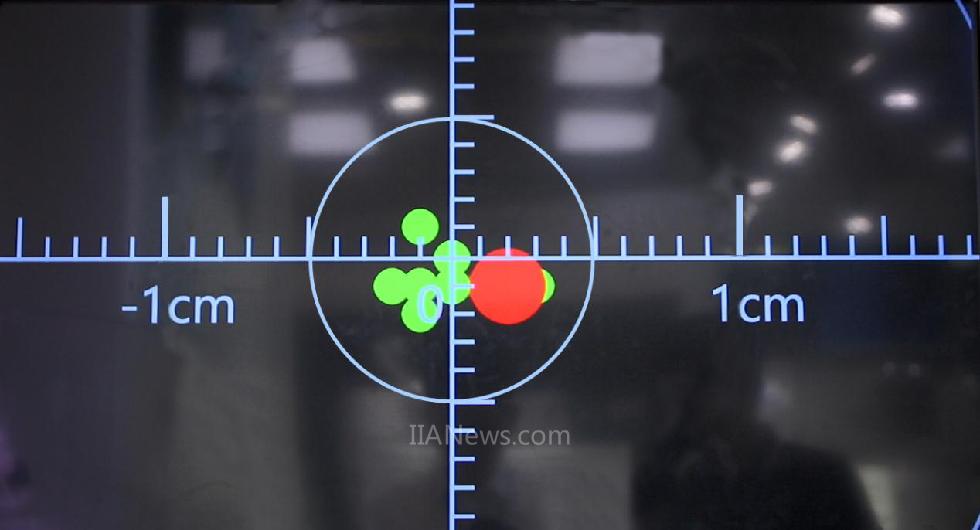

　　通過激光SLAM算法實現高精準定位，激光無反的重復定位精度在±5mm*以內，幫助客戶實現了貨物在機器人和人之間、貨物在各工作站之間的高效流轉。與此同時，機器人不僅續航能力強(充滿電量的情況下可續航16h*);而且支持快充和電池快換，極大的保證了機器人順利完成工作任務。

　　(*實際值取決于環境條件)
