棋盤孔循環

01、介紹

　　在實際加工時，經常會遇到等距分布的孔類零件，這種零件的孔，在XY方向上由固定的間隔和個數，形成陣列分布，就像棋盤。

　　三菱電機系統有棋盤孔循環功能，針對等距分布的孔類零件，使用者只需要簡單地指定XY方向上的起點坐標，XY方向上的孔距間隔，XY方向上的孔的個數，即可快速實現對零件上陣列分布的孔位，進行孔類的標準固定循環加工。

02、使用方法

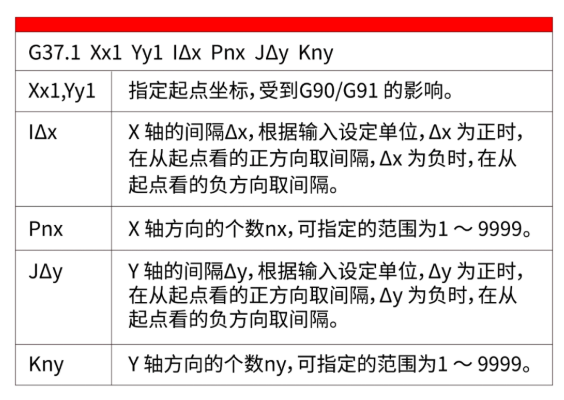

　　指令格式

03、應用例子

　　程序示例

圖片1

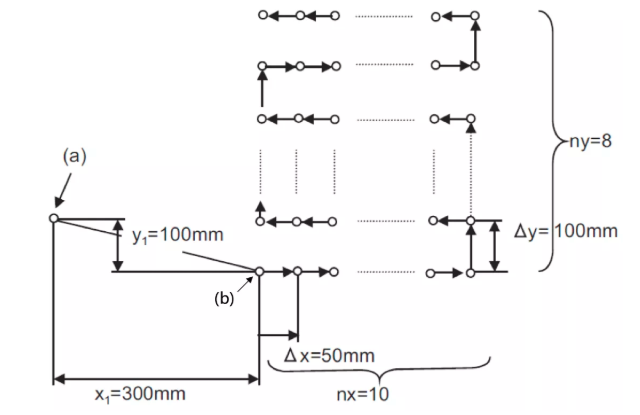

　　圖1中，a點是執行G37.1棋盤孔循環前的刀具位置，b點是執行棋盤孔循環的起點，Δx=50.0(x軸方向孔間隔50mm)，nx=10(x軸方向孔數10個)，Δy=100.0(y軸方向孔間隔100mm)，ny=8(y軸方向孔數8個)。根據棋盤孔循環功能的使用方法，對圖1中陣列分布的各個孔位，進行鉆孔固定循環時的加工程序編寫如下：

04、總結

　　三菱電機系統棋盤孔加工循環功能，能快速對等距分布的孔類零件進行加工編程，縮短程序編程時間，提高加工效率。

（轉載）
