攻絲循環意外中斷的恢復

　　客戶在使用機床過程中，經常會因為突發狀況造成攻絲循環中斷，本期主要介紹攻絲循環因突發狀況中斷后的恢復方法，幫助廣大客戶快速恢復生產。

01、攻絲循環中斷后的報警

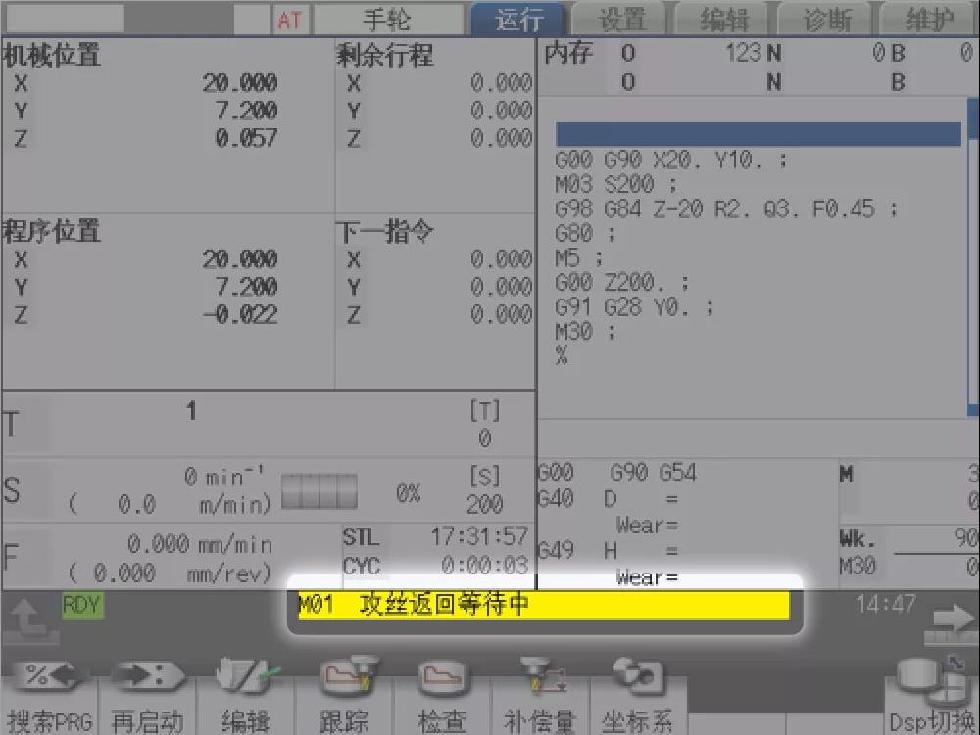

　　在攻絲循環中因突發狀況(急停、復位、機床斷電等)中斷，突發狀況解除后，移動軸時會出現“M01 攻絲返回等待中 0057”報警。

圖1

02、攻絲返回信號的介紹

　　“M01 攻絲返回等待中 0057”報警發生后，需要執行攻絲返回動作，即接通攻絲返回信號(TRV),使絲錐從工件中脫離。

　　功能

　　在攻絲循環中因急停等中斷時，使絲錐從工件脫離的功能。

　　動作

　　攻絲循環時因中斷接通可攻絲返回(TRVE) 信號的狀態下，接通攻絲返回(TRV) 信號，則可啟動攻絲返回動作。如下執行攻絲返回：

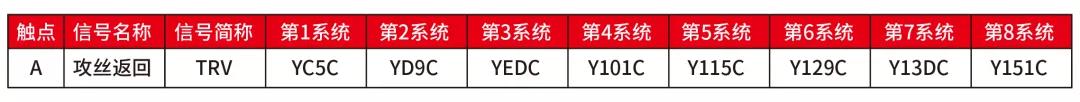

圖2

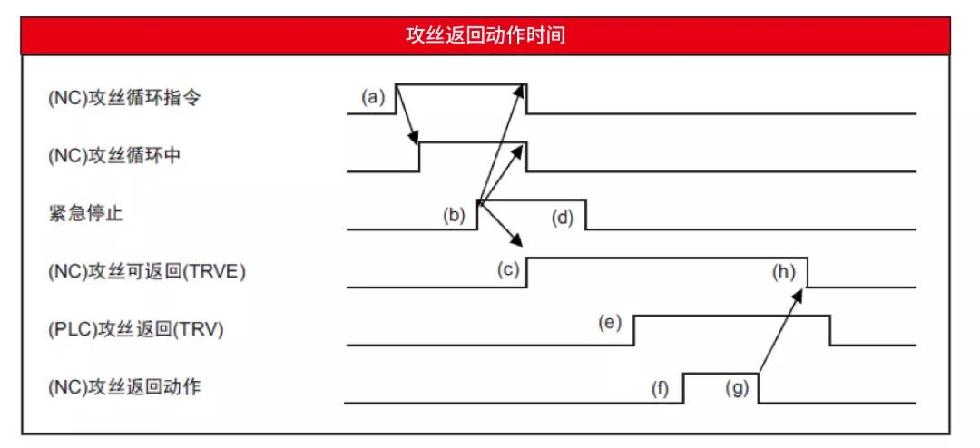

　?、?執行同期攻絲循環指令→ (a)

　?、?在攻絲循環中因急停中斷攻絲循環→ (b)

　?、?可攻絲返回(TRVE) 信號接通→ (c)

　?、?解除急停( 伺服準備完成(SA) 信號接通) → (d)

　　⑤ 接通攻絲返回(TRV) 信號→ (e)

　?、?主軸反轉的同時攻絲軸向攻絲循環的初始點移動，進給速度為攻絲循環時的速度→ (f)

　?、?攻絲軸到達攻絲循環的初始點，則主軸與攻絲軸停止、攻絲返回動作完成→ (g)

　?、?可攻絲返回(TRVE) 信號關閉

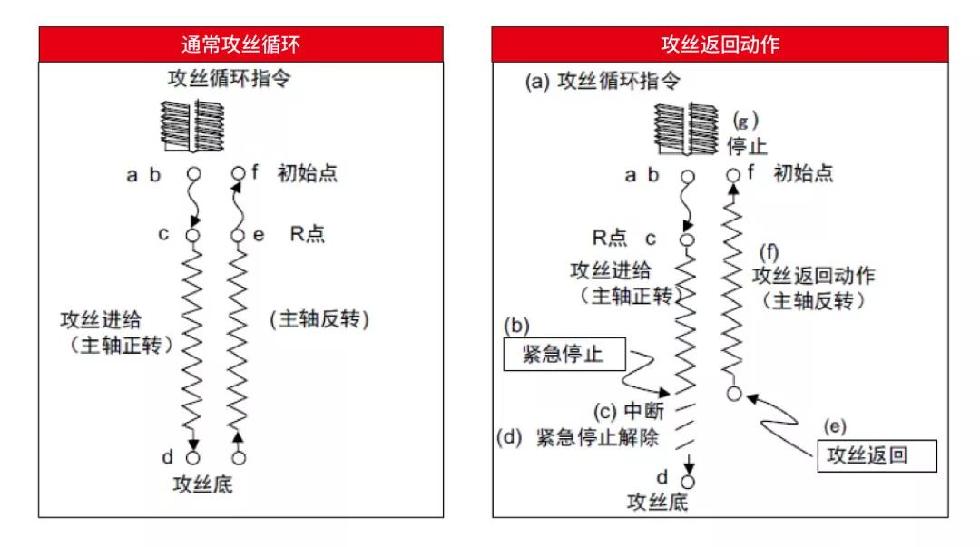

圖3

03 常見的攻絲返回信號接通方法

　　※攻絲返回信號接通后，機床會自動運行，請操作者注意機床及人身安全!

　　一般情況下，機床廠家有做外置按鍵來觸發攻絲返回信號(TRV)，客戶可以咨詢機床廠家。常見的外置按鍵有：

　?、?機床機械面上的一個按鍵F1或F2

　?、?PLC開關里面的一個開關

　　在IO診斷里面強制攻絲返回信號(TRV)

　　具體操作方法如下(以M80第1系統為例)：

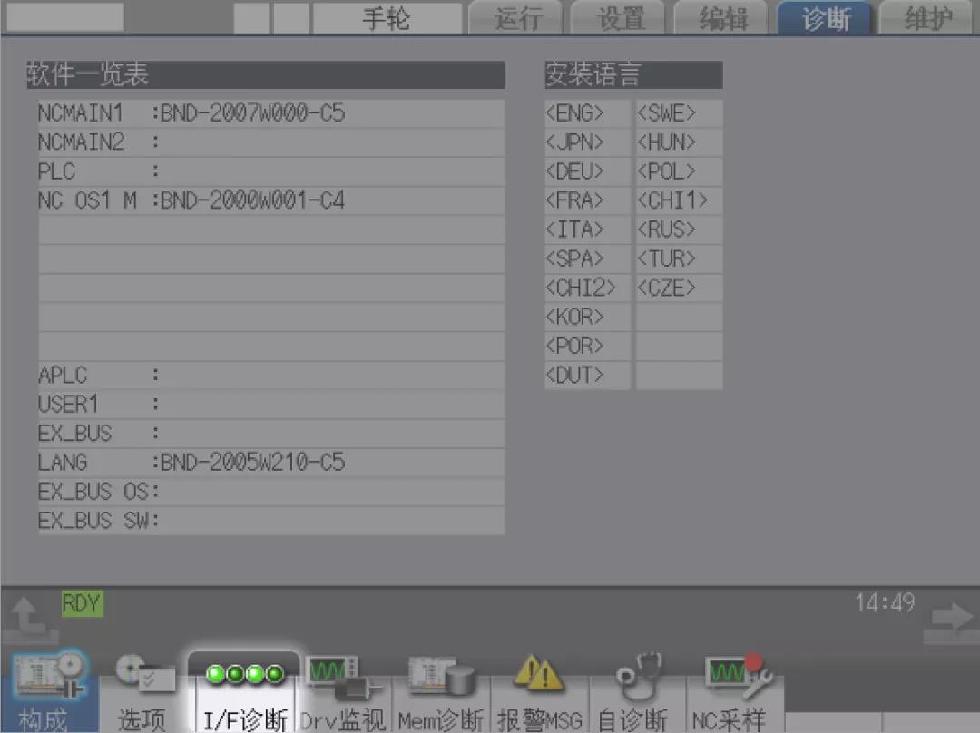

　?、?在[診斷]畫面下選擇[I/F]診斷

圖4

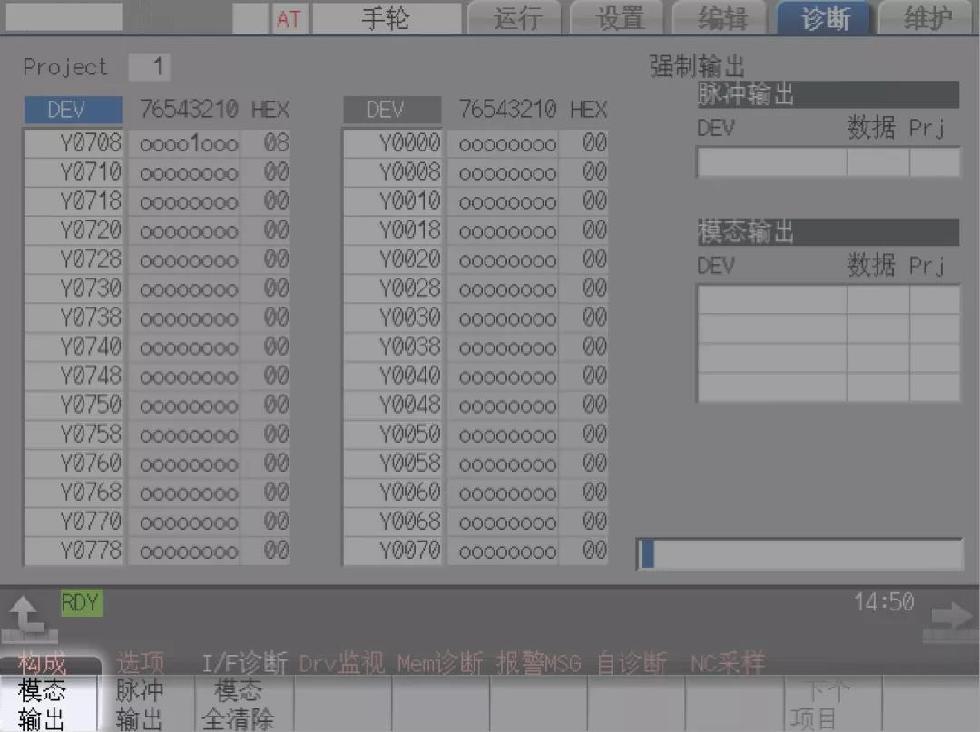

　　② 按[模態輸出]菜單

圖5

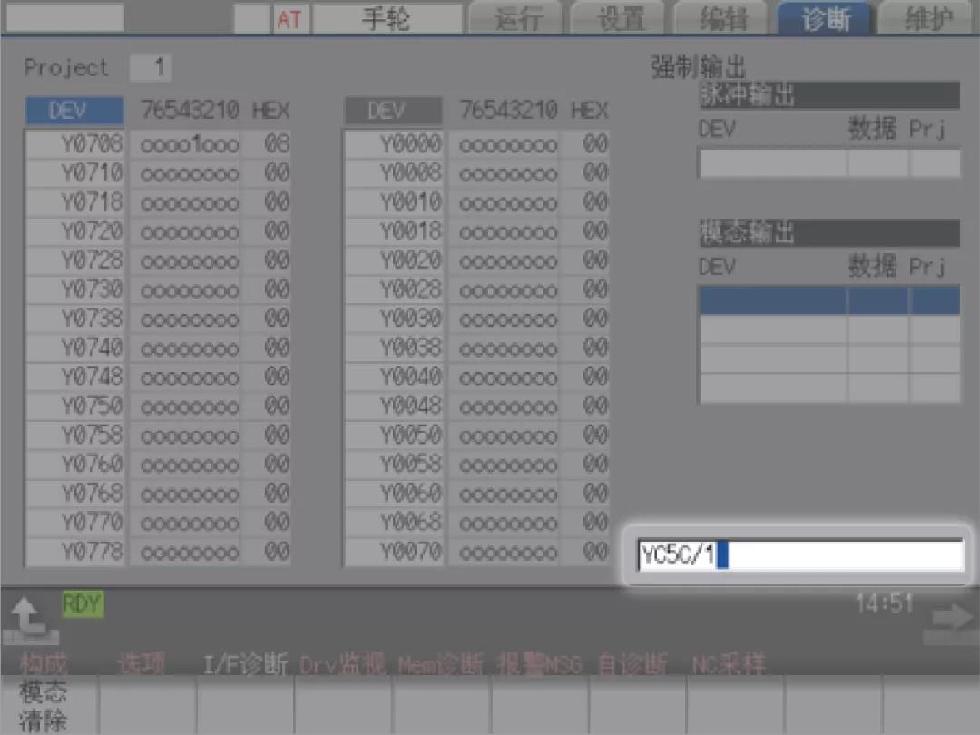

　?、?輸入“YC5C/1”, 按[INPUT] 鍵

圖6

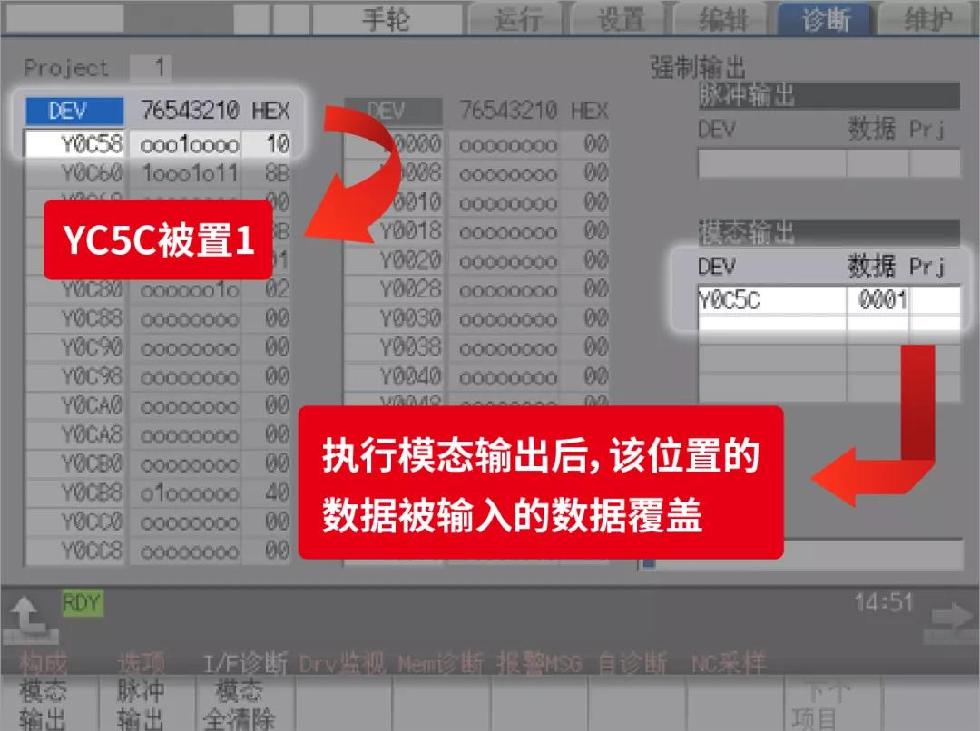

圖7

　　攻絲返回(TRV) 信號接通后主軸反轉的同時攻絲軸向攻絲循環的初始點移動，攻絲軸到達攻絲循環的初始點，主軸與攻絲軸停止、攻絲返回動作完成,此時機床就可以正常運行。

（轉載）
